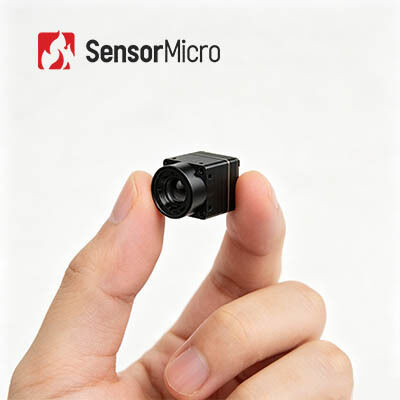

Schnelle Integration des ungekühlten Wärmebildkamerakerns mit einer Auflösung von 640 x 512 und einem Pixelabstand von 8 μm für ≤30 mK NETD

  • Fast Integration Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ≤30mK NETD
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL608
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Pixelabstand 8μm Typisches NETD ≤30mK
Auflösung 640x512 Stromverbrauch 0,4 W
Spektralbereich 8~14μm Bildrate 30/50Hz
Hervorheben

Schnelle Integrations-Brummen-Wärmekamera

,

Ungekühlte Infrarotdetektor-Brummen-Wärmekamera

,

Wärmekamera des Brummen-0.7W
Hinterlass eine Nachricht
Produkt-Beschreibung
Schnelle Thermalkamera mit ungekühltem Infrarotdetektor 640x512 8μm
Produktübersicht

Vereinfachen Sie die Entwicklung Ihrer Wärmebildprodukte mit dem hoch anpassungsfähigen iTL608 Infrarotkern.Dieser kompakte Kern unterstützt mehrere konfigurierbare optische Linsenoptionen, um verschiedenen Anwendungsszenarien und Brennweitenanforderungen gerecht zu werden.

Es verfügt über umfassende Mainstream-Ausgabeprotokolle, darunter MIPI, USB 2.0 und BT.656, mit flexiblen RAW- und YUV-Dual-Image-Daten-Ausgabe-Modi. Benutzer können einfach die Geräteparameterkonfiguration und Funktionssteuerung über Serienanschluss oder I2C-Kommunikation implementieren.

Neben einer hervorragenden Kompatibilität verfügt es über eine hochwertige Leistung in industrieller Qualität: ultraleichte miniaturisierte Struktur, 640*512 hochauflösende Bilder, ≤30mK empfindliche Erkennung, schneller Start,intelligente Bildoptimierung und stabiler Betrieb bei hoher TemperaturEs ist der kostengünstigste Plug-and-Play-Kern für tragbare thermische Geräte, kleine Überwachungsausrüstungen und tragbare Nachtsichtgeräte.

Hauptmerkmale
  • Extrem leichtes Design- Kompakte Größe von 13 * 13 * 18,3 mm und Gewicht von 6,7 ± 1,5 g (einschließlich einer 6 mm-Objektive)
  • Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultra-kleine Pixelgröße mit 640 * 512 Auflösung, die feine Details und klare Bilder liefert - typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration- mehrere Optikobjektivoptionen zur Verfügung stehen, um unterschiedliche Anwendungsanforderungen zu erfüllen - unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich MIPI/USB 2.0/BT.656 - RAW- und YUV-Bilddatenausgabe,mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheit für die Berechnung der
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640*512
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 30/50 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/USB2.0/I2C
Digitale Videooberfläche MIPI/USB2.0/BT.656
Versorgungsspannung 4-5,5 V
Typischer Stromverbrauch 0.4W
Mechanische
Größe (einschließlich Linse) Mit 6mm-Objektiv: 13 * 13 * 18,3 mm (Außendurchmesser Φ12,3 mm)
Mit einer 8,7 mm-Objektive: 13 * 13 * 19,8 mm (Objektiv Außendurchmesser Φ15,6 mm)
Mit einer Linse von 16,7 mm: 13 * 13 * 27,9 mm (Außendurchmesser der Linse Φ22,2 mm)
Bei einer 30 mm-Objektive: 13 * 13 * 39 mm (Außendurchmesser der Objektive Φ36 mm)
Gewicht (einschließlich Linse) 6.7±1,5 g (6mm-Objektiv)
7.5 ± 1,5 g (8,7 mm-Objektiv)
17±1,5 g (16,7 mm Linse)
42.7±1,5 g (30mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 6/8.7/16.7/30mm
Industrieanwendungen

Das iTL608-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.

Unternehmensprofil
Unsere Vision:Um die Grenzen der Wahrnehmung zu überschreiten und die Art und Weise zu verändern, wie Menschen mit der Welt um sie herum in Kontakt treten.
Unsere Mission:Die Kraft der Infrarot-Sensorik nutzen, um Industrien weltweit zu verändern, um intelligentere Entscheidungen zu treffen, sicherere Umgebungen zu schaffen und eine vernetztere Zukunft zu schaffen.
Unser Wert:Um eine fortschrittliche Infrarot-Technologie zu schaffen, die die Welt zu einem besseren Ort macht.
Häufig gestellte Fragen
1Was ist thermische Empfindlichkeit?

Die Wärmeempfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein wichtiger Parameter für die Bewertung von Wärmebildkameras mit mittlerer Welle (MWIR) und langer Welle (LWIR).Es hängt direkt mit der durch den Wärmebildgerät gemessenen Klarheit zusammen.Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in MilliKelvin (mK) gemessen wird.je höher die Empfindlichkeit und je klarer das Bild.

2- Welche Anwendungen hat die Wärmebildgebung?

Temperaturmessung und Allwetterbilder sind zwei grundlegende Funktionen der Infrarot-Wärmebildertechnologie.Produkte, die auf der Grundlage dieser beiden Technologien entwickelt wurden, werden in der Sicherheit und Überwachung weit verbreitet., UAV-Nutzlasten, industrielle Inspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemienprävention, AIoT usw.

3Was ist SWaP3?

SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.
