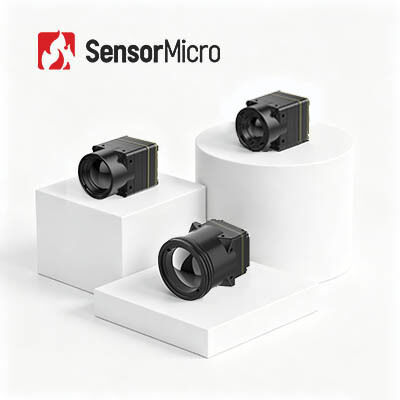

Kleines ungekühltes Wärmekamera-Modul mit Auflösung 640x512 8μm Pixel Pitch und ≤30mK NETD-Empfindlichkeit
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL608 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0,4 W |
|---|---|---|---|
| Bildrate | 30/50Hz | Spektralbereich | 8~14μm |
| Typisches NETD | ≤30mK | Pixelabstand | 8μm |
| Hervorheben | Typisches ungekühltes Wärmekamera-Modul,Brummen-ungekühltes Wärmekamera-Modul,Brummen-Wärmekamera 640x512 |
||
Produkt-Beschreibung
Winziges ungekühltes Wärmebildkameramodul 640 x 512/8 μm NETD 30 mk
Produktübersicht
Winzig in der Größe, gewaltig in der Leistung – lernen Sie den Miniatur-Wärmebildkamerakern iTL608 kennen! Dieses daumengroße Wärmebildmodul wiegt nur 6,7 Gramm, zeichnet sich durch ultrakompakte Abmessungen und erstklassige Integration für die Einbettung tragbarer Geräte aus. Ausgestattet mit einem professionellen VOx-Detektor, einer gestochen scharfen Auflösung von 640×512 und einer ultrahohen Empfindlichkeit von ≤30 mK erkennt es subtile Temperaturunterschiede, die für das bloße Auge unsichtbar sind. Genießen Sie den schnellen 6-Sekunden-Start, flüssige Dual-Frame-Raten und die intelligente NUC- und 3DNR-Bildverbesserung für makellose Wärmebilder. Es ist robust gebaut und für den Dauerbetrieb bei -40 °C bis +70 °C ausgelegt. Es unterstützt vielseitige Schnittstellenoptionen und flexible Entwicklung und eignet sich perfekt für tragbare Wärmebildkameras, Sicherheitsüberwachung und ganztägige Nachtsichtanwendungen.
Hauptmerkmale
Extrem leichtes Design
- Kompakte Größe von 13 × 13 × 18,3 mm und ein Gewicht von 6,7 ±1,5 g (einschließlich eines 6-mm-Objektivs)
- Einer der höchsten Integrationsgrade seiner Klasse
Hohe Empfindlichkeit, präzise Erkennung
- Ultrakleine Pixelgröße von 8 μm mit einer Auflösung von 640 × 512, die feine Details und klare Bilder liefert
- Typischer NETD ≤ 30 mK, was eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
Vereinfachte Entwicklung, schnelle Integration
- Mehrere optische Linsenoptionen verfügbar, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
- Unterstützt mehrere Bildausgabeschnittstellen, einschließlich MIPI/USB 2.0/BT.656
- RAW- und YUV-Bilddatenausgabe, mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
| Modell | iTL608 |
|---|---|
| IR-Detektor-Anzeigen | |
| Empfindliches Material | VOx |
| Auflösung | 640×512 |
| Pixelgröße | 8μm |
| Spektrale Reaktion | 8μm ~ 14μm |
| Typisches NETD | ≤30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 30/50Hz |
| Startzeit | ≤6s |
| Digitales Video | RAW/YUV/TMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-Software | |
| Software | Modulsteuerung und Videoanzeige |
| Elektrisch | |
| Standardmäßige externe Schnittstelle | 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsschnittstelle | TTL-232/USB2.0/I2C |
| Digitale Videoschnittstelle | MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4–5,5 V |
| Typischer Stromverbrauch | 0,4 W |
| Mechanisch | |
| Größe (einschließlich Objektiv) | Mit 6-mm-Objektiv: 13 × 13 × 18,3 mm (Linsenaußendurchmesser Φ12,3 mm) Mit 8,7-mm-Objektiv: 13 × 13 × 19,8 mm (Linsenaußendurchmesser Φ15,6 mm) Mit 16,7-mm-Objektiv: 13 × 13 × 27,9 mm (Linsenaußendurchmesser Φ22,2 mm) Mit 30-mm-Objektiv: 13 × 13 × 39 mm (Linsenaußendurchmesser Φ36 mm) |
| Gewicht (inkl. Objektiv) | 6,7 ± 1,5 g (6-mm-Objektiv) 7,5 ± 1,5 g (8,7-mm-Objektiv) 17 ± 1,5 g (16,7-mm-Objektiv) 42,7 ± 1,5 g (30-mm-Objektiv) |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen |
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | Athermischer Fixfokus: 6/8,7/16,7/30 mm |
Industrielle Anwendungen
Das Wärmebildmodul iTL608 kann in den Bereichen Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Wärmebildlösungen aus einer Hand
- Hohe Empfindlichkeit und hervorragende Leistung
- Weltweit führende Technologie in der Infrarotindustrie
- Verschiedene Infrarotdetektoren verfügbar
- Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Massenproduktion, um eine schnelle Lieferung zu gewährleisten
- Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1. Kann man die Wärmebildkamera blockieren?
In den meisten Fällen ist dies nicht möglich. Aber Infrarotstrahlen können Wände nicht durchdringen und auch das Glas kann IR blockieren. Wenn Sie also nicht entdeckt werden möchten, können Sie sich hinter Glas oder Wänden verstecken, um die Wärmebildkamera zu blockieren.
2. Pseudofarbe – Lava
In der Lava-Pseudofarbe weist das Weiß auf eine hohe Temperatur und das dunkle Rot auf eine niedrige Temperatur hin. Die gesamte Palette besteht aus warmen Farben. Bei Ultrahochtemperaturzielen entspricht es eher der visuellen Wahrnehmung des Menschen.
3. Was ist der DRI-Bereich?
Dabei handelt es sich um ein Mittel zur Messung der Entfernung, in der ein Infrarotdetektor ein Bild eines bestimmten Ziels erzeugen kann, und kann in Erfassungsbereich, Erkennungsbereich und Identifikationsbereich unterteilt werden.
D (Erkennung): Fähigkeit, ein Objekt vom Hintergrund zu unterscheiden
R (Erkennung): Fähigkeit zur Klassifizierung der Objektklasse (Tier, Mensch, Fahrzeug, Boot …)
I (Identifikation): Fähigkeit, das Objekt detailliert zu beschreiben (ein Mann mit Hut, ein Reh, ein Jeep …)
Gemäß Johnsons Kriterien beträgt die Mindestanzahl der Linienpaare des Ziels 1:3:6 (oder 1:4:8) und die entsprechende Mindestanzahl an Pixeln 2:6:12 (oder 2:8:16), wenn die Wahrscheinlichkeit, dass in der DRI-Entfernung sichtbare Zieldetails sichtbar sind, 50 % beträgt.
Unter der Annahme, dass der Zieldurchmesser H ist, die Brennweite f ist, die Pixelgröße d ist und die Anzahl der Linienpaare n ist, dann ist der Sichtabstand L = H×f/(2n×d)
