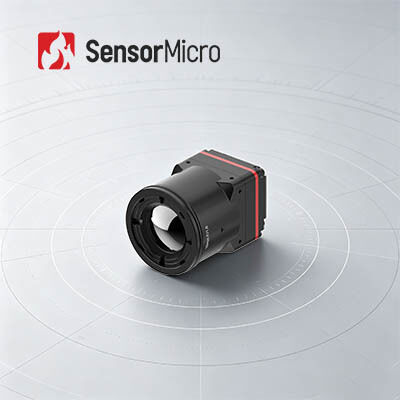

Ungekühltes Wärmemodul mit 1280x1024 Auflösung 8μm Pixel Pitch und 30Hz Frame Rate Infrarotkamera-Kern

  • Uncooled Thermal Module with 1280x1024 Resolution 8μm Pixel Pitch and 30Hz Frame Rate Infrared Camera Core
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Bildrate 25/30 Hz
Stromverbrauch 1W Typisches NETD ≤30mK
Spektralbereich 8~14μm Pixelabstand 8μm
Hervorheben

Ungekühltes thermisches Modul GST

,

Brummen-ungekühltes thermisches Modul

,

30Hz Rahmen Rate Thermal Camera Core
Hinterlass eine Nachricht
Produkt-Beschreibung
Nichtgekühlte Wärmemodule 1280x1024/8μm Bildrate 30Hz
Produktübersicht

Die kompakt megapixel große Infrarotkamera iTL1208, die für Feld- und mobile Infrarot-Anwendungsszenarien entwickelt wurde, bricht den Kompromiss zwischen geringer Größe und hochergenauer Wärmeerkennung..Der 6×22,6×34,5mm-Ultra-kleine Fußabdruck und das 35,7 g leichte Gehäuse machen ihn zum perfekten Vision-Kern für kompakte Handheld-Geräte und fahrzeugmontierte mobile Plattformen.

Mit einem 8μm Megapixel-Detektor und fortschrittlichen Algorithmen zur Bildverarbeitung zeigt das iTL1208 kristallklare HD-Wärmebilder mit einer ultrahohen Wärmeempfindlichkeit von 30mK.leicht schwache abnormale Wärmesignaturen erfassen. Weit verbreitet in zentralen vertikalen Szenarien: 24-Stunden-Außensicherheitsüberwachung, thermische Inspektion von Industrieanlagen vor Ort, visuelle Positionierung bei Feuerbekämpfung bei hohen Temperaturen,und Notfallsuche und Rettung.

Mit Plug-and-Play-Schnittstellen und flexibler Objektivkompatibilität passt es sich der Massenproduktion und dem Einsatz von Endprodukten vor Ort in allen oben genannten Branchen an.

Hauptmerkmale
  • Extrem leichtes Design:Kompakte Größe von 22,6×22,6×34,5 mm und Gewicht von 34,5 g (einschließlich 12mm-Objektiv) mit einem der höchsten Integrationsniveaus in seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung:8μm ultrakleine Pixelgröße mit einer Auflösung von 1280×1024, liefern feine Details und klare Bilder mit typischer NETD ≤30mK für eine zuverlässige Erkennung subtiler Temperaturunterschiede
  • Vereinfachte Entwicklung, schnelle Integration:Mehrfache Optikobjektivoptionen, MIPI CSI-Bild-Ausgabeoberfläche, RAW- und YUV-Bilddaten-Ausgabe mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 1280 × 1024
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 25/30 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/I2C
Digitale Videooberfläche MIPI-CSI
Versorgungsspannung 40,5-5,5 V
Typischer Stromverbrauch 1W
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen

Das iTL1208-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr eingesetzt werden.

Produktvorteile
  • Vielfältiges Produktportfolio:Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedenen Integrationsanforderungen gerecht zu werden
  • Vielfältigkeit der Produkte:Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen
  • Außergewöhnliche Leistung:Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit
  • Einfache Integration:Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern
Häufig gestellte Fragen
Was ist NETD?

NETD bezieht sich auf "Rauschäquivalent Temperaturdifferenz".Es ist ein Maß dafür, wie gut ein Wärmebilddetektor in der Lage ist, zwischen sehr kleinen Unterschieden in der Wärmestrahlung im Bild zu unterscheiden. NETD wird typischerweise in Milli-Kelvin (mK) ausgedrückt.

Was ist SWaP3?

SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.

Was ist DRI?

DRI bezieht sich in der Regel auf die Detektions-, Erkennungs- und Identifikationsdistanz eines Wärmebildsystems.
