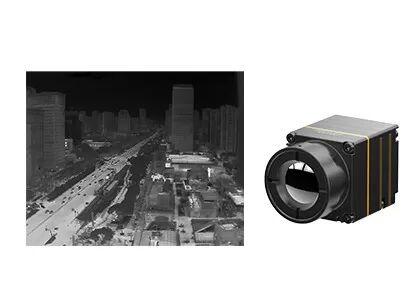

Ungekühltes Wärmemodul für Drohnen 640x512 12μM Bildrate 30Hz
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0,7W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| Typisches NETD | ≤40mK | Bildrate | 30Hz |
| Hervorheben | Ungekühltes thermisches Modul GST,Brummen-ungekühltes thermisches Modul,30Hz Rahmen Rate Thermal Camera Core |
||
Produkt-Beschreibung
TWIN612 Wärmebildmodul
Nichtgekühltes Wärmemodul für Drohnen 640x512 12 μm Bildrate 30 Hz
Beschreibung des Produkts
Der Infrarotkamera-Kern des iTL612R integriert einen 640x512 / 12μm Wafer Level Package (WLP) Infrarot-Wärmedetektor.Es handelt sich um ein ungekühltes LWIR-radiometrisches Wärmebildmodul für Drohnen mit einem Spektralbereich von 8 bis 14 μm.
Das iTL612-Wärmekamera-Modul verfügt über eine scharfe und klare Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Das ungekühlte thermische Modul iTL612R bietet eine zuverlässige Lösung für die Integration von Infrarotsystemen mit begrenztem RaumSeine kompakte Struktur hat das höchste Niveau des gleichen Spezifikationsmoduls erreicht.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das iTL612-Wärmemodul wurde speziell für die Bereiche Predictive Maintenance, Photovoltaikinspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie,Ermittlungen der Polizei, Rettung und Rettung, Waldbrandverhütung, Stadtsicherheit usw.
Hauptmerkmale
Kompaktes und leichtes Design
• Größe: 21 mm × 22,3 mm × 27,3 mm (mit 9,1 mm-Objektiv)
• Gewicht: 20,8 g±1,5 g (mit 9,1 mm-Objektiv)
• Niedriger Stromverbrauch von 0,7 W
Klares Bild und genaue Radiometrie
• Brandneuer Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung von Windows/Linux/ARM SDK
• Unterstützung der regionalen, punktlichen und isothermen Temperaturmessung
Verschiedene Schnittstellen für eine einfache Integration
• DVP/LVDS/USB2.0-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serialportsteuerung
Produktspezifikationen
| Modell | Einheitliche Prüfungen |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Typische NETD | ≤ 40mk |
| Bildverarbeitung | |
| Bildrate | 30 Hz |
| Startzeit | 5s |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) Schallunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | Siehe auch Abschnitt 2.0 |
| Digitale Videooberfläche | CMOS8/USB2.0 |
| Versorgungsspannung | 3.3V±0,1V VDC |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, 0°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±3°C oder ±3% (@23°C±3°C) |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Unterstützung von Windows/Linux/ARM; Erreichung von Video-Stream-Analyse und Konvertierung von Grau auf Temperatur |
| Körperliche Eigenschaften | |
| Größe (mm) | 21 × 22,3 × 27,3 (mit 9,1 mm Objektiv) |
| Gewicht | 20.8g±1.5g (mit 9.1mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35gms, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm |
Industrieanwendungen
Das iTL612/R-Wärmebildmodul kann in UAV-Nutzlasten und tragbare Geräte integriert werden, sodass es in den BereichenVorhersagende Wartung, Photovoltaik-Inspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie, Polizeiuntersuchungen, Hilfs- und Rettungsarbeiten, Waldbrandprävention, Sicherheit in Städten usw..
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Was ist NETD?
NETD bezieht sich auf "Rauschäquivalent Temperaturdifferenz".Es ist ein Maß dafür, wie gut ein Wärmebilddetektor in der Lage ist, zwischen sehr kleinen Unterschieden in der Wärmestrahlung im Bild zu unterscheiden. NETD wird typischerweise in Milli-Kelvin (mK) ausgedrückt.
2Was ist SWaP3?
SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.
3Was ist DRI?
DRI bezieht sich in der Regel auf die Detektions-, Erkennungs- und Identifikationsdistanz eines Wärmebildsystems.
