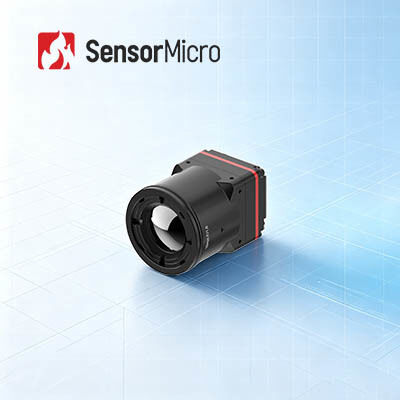

Ungekühltes LWIR-Wärmemodul mit 1280x1024 Auflösung und 8μm Pixel Pitch VOx Mikrobolometer
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL1208 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Stromverbrauch | 1W | Spektralbereich | 8~14μm |
|---|---|---|---|
| Pixelabstand | 8μm | Typisches NETD | ≤30mK |
| Auflösung | 1280x1024 | Bildrate | 25/30 Hz |
| Hervorheben | Ungekühltes LWIR thermisches Modul der Brummen-,Thermisches Modul VOx Microbolometer LWIR,LWIR-Wärmekamera-Kern 12uM |
||
Produkt-Beschreibung
Ungekühltes LWIR-Wärmemodul mit 1280 x 1024/8 μm VOx-Mikrobolometer
Produktübersicht
Der iTL1208 ist ein Plug-and-Play-Megapixel-Infrarotkamerakern, der für eine schnelle Embedded-Entwicklung optimiert ist, um den Forschungs- und Entwicklungszyklus sowie Integrationsschwierigkeiten zu verkürzen. Dieses Ultraminiaturmodul (22,6 × 22,6 × 34,5 mm, 35,7 g mit 12-mm-Objektiv) verfügt über einen hochauflösenden 8 μm-Infrarotdetektor mit 1280 × 1024 und behält eine niedrige NETD von 30 mK bei, um eine stabile, hochwertige Ausgabe zu gewährleisten.
Wir vereinfachen den gesamten Integrationsworkflow: Es stehen mehrere austauschbare optische Linsenoptionen zur Verfügung, um den unterschiedlichen Anforderungen an den Betrachtungswinkel des Feldes gerecht zu werden. Mainstream-MIPI-CSI-Schnittstelle garantiert Hochgeschwindigkeits-Videoübertragung; Sowohl die ursprünglichen RAW-Wärmedaten als auch die YUV-codierte Datenausgabe unterstützen die Entwicklung sekundärer Algorithmen. Benutzer können alle Kameraparameter bequem über die standardmäßige serielle Schnittstelle oder die I2C-Bussteuerung konfigurieren. Der kosteneffizienteste Wärmekern für Ingenieurteams, die tragbare und mobile Wärmebild-Endprodukte entwickeln.
Hauptmerkmale
Extrem leichtes Design
- Kompakte Größe von 22,6 x 22,6 x 34,5 mm und ein Gewicht von 34,5 g (einschließlich eines 12-mm-Objektivs)
- Einer der höchsten Integrationsgrade seiner Klasse
Hohe Empfindlichkeit, präzise Erkennung
- Ultrakleine Pixelgröße von 8 μm mit einer Auflösung von 1280 × 1024, die feine Details und klare Bilder liefert
- Typischer NETD ≤ 30 mK, was eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
Vereinfachte Entwicklung, schnelle Integration
- Mehrere optische Linsenoptionen verfügbar, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
- Unterstützt die MIPI-CSI-Bildausgabeschnittstelle
- RAW- und YUV-Bilddatenausgabe, mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
| Modell | iTL1208 |
|---|---|
| IR-Detektor-Anzeigen | Empfindliches Material: VOx |
| Auflösung: 1280×1024 | |
| Pixelgröße: 8μm | |
| Spektrale Reaktion: 8 μm ~ 14 μm | |
| Typischer NETD: ≤30mK | |
| Bildverarbeitung | Digitale Bildfrequenz: 25/30 Hz |
| Startzeit: ≤6s | |
| Digitales Video: RAW/YUV | |
| Bildalgorithmus: NUC/3DNR/DNS/DRC/EE | |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-Software | PC-Software: Modulsteuerung und Videoanzeige |
| Elektrisch | Standardmäßige externe Schnittstelle: 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsschnittstelle: TTL-232/I2C | |
| Digitale Videoschnittstelle: MIPI-CSI | |
| Versorgungsspannung: 4,5–5,5 V | |
| Typischer Stromverbrauch | 1W |
| Mechanisch – Größe (einschließlich Objektiv) | Mit 5-mm-Objektiv: 22,6 mm × 22,6 mm × 50 mm (Linsenaußendurchmesser Φ37 mm) |
| Mit 10-mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Linsenaußendurchmesser Φ33 mm) | |
| Mit 12-mm-Objektiv: 22,6 mm × 22,6 mm × 34,5 mm (Linsenaußendurchmesser Φ26,6 mm) | |
| Mit 17-mm-Objektiv: 22,6 mm × 22,6 mm × 35,4 mm (Linsenaußendurchmesser Φ27 mm) | |
| Mit 25-mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Linsenaußendurchmesser Φ33 mm) | |
| Mit 35-mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Linsenaußendurchmesser Φ43,2 mm) | |
| Mechanisch – Gewicht (einschließlich Objektiv) | 85,5 ± 4,5 g (mit 5-mm-Objektiv) |
| 70,5 ± 3,6 g (mit 10-mm-Objektiv) | |
| 35,7 ± 2 g (mit 12-mm-Objektiv) | |
| 40,7 ± 2,1 g (mit 17-mm-Objektiv) | |
| 71,0 ± 3,6 g (mit 25-mm-Objektiv) | |
| 110 ± 5,5 g (mit 35-mm-Objektiv) | |
| Umweltanpassungsfähigkeit | Betriebstemperatur: -40℃~+70℃ |
| Lagertemperatur: -45℃~+85℃ | |
| Luftfeuchtigkeit: 5 % ~ 95 %, nicht kondensierend | |
| Vibration: 5,35 g, Zufallsvibration, 3-Achsen | |
| Schlag: Halbe Sinuswelle, 40 g/11 ms, Schlagrichtung X-Achse, 3-mal | |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | Athermischer Fixfokus: 5/10/12/17/25/35 mm |
Industrielle Anwendungen
Das Wärmebildmodul iTL1208 kann in den Bereichen Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Standardisierter Service
- Vollständige Dokumentation:Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
- Entwicklungs- und Testunterstützung:Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.
- Erweitertes Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
- Technischer Remote-Support:Support rund um die Uhr – schnelle Reaktion und zeitnahe Lösung bei kritischen Problemen.
- Garantie:Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamerakerne eingesetzt werden?
SensorMicro-Infrarotdetektoren/Wärmebildkamerakerne werden in vielen Branchen eingesetzt, beispielsweise in:
- Thermografie: Energiewartung, maschinelles Sehen, Gebäude-HLK, metallurgische Petrochemie, vorausschauende Wartung, Epidemieprävention
- Sicherheit und Überwachung: Sichere Stadt, Infrastrukturüberwachung, Grenzsicherheit, Seekreuzfahrten, Bergbausicherheit
- Brandbekämpfung und Rettung: Waldbrandverhütung, Brandverhütung, Suche und Rettung
- Persönliche Vision: Freizeitaktivitäten im Freien, Tierbeobachtung, Durchsetzungspatrouille
- ADAS: Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
- AIoT: Smart Home, Intelligente Hardware, Smart Care, Roboter
- Andere: Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Weidewirtschaft, wissenschaftliche Forschung
