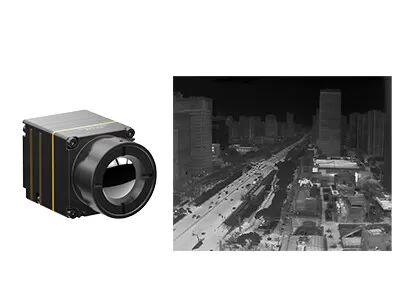

Drohnen ohne Kühlung LWIR-Wärmemodul mit 640x512 12μm VOx Mikrobolometer
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0,7W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| Typisches NETD | ≤40mK | Bildrate | 30Hz |
| Hervorheben | Ungekühltes LWIR thermisches Modul der Brummen-,Thermisches Modul VOx Microbolometer LWIR,LWIR-Wärmekamera-Kern 12uM |
||
Produkt-Beschreibung

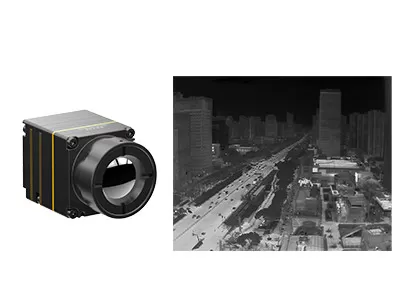

TWIN612 Wärmebildmodul
LWIR-Wärmemodul für Drohnen ohne Kühlung mit 640x512 12μm VOx-Mikrobolometer
Beschreibung des Produkts
Der Infrarotkamera-Kern des iTL612R integriert einen 640x512 / 12μm Wafer Level Package (WLP) Infrarot-Wärmedetektor.Es handelt sich um ein ungekühltes LWIR-radiometrisches Wärmebildmodul für Drohnen mit einem Spektralbereich von 8 bis 14 μm.
Das iTL612-Wärmekamera-Modul verfügt über eine scharfe und klare Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Das ungekühlte thermische Modul iTL612R bietet eine zuverlässige Lösung für die Integration von Infrarotsystemen mit begrenztem RaumSeine kompakte Struktur hat das höchste Niveau des gleichen Spezifikationsmoduls erreicht.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das iTL612-Wärmemodul wurde speziell für die Bereiche Predictive Maintenance, Photovoltaikinspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie,Ermittlungen der Polizei, Rettung und Rettung, Waldbrandverhütung, Stadtsicherheit usw.
Hauptmerkmale
Kompaktes und leichtes Design
• Größe: 21 mm × 22,3 mm × 27,3 mm (mit 9,1 mm-Objektiv)
• Gewicht: 20,8 g±1,5 g (mit 9,1 mm-Objektiv)
• Niedriger Stromverbrauch von 0,7 W
Klares Bild und genaue Radiometrie
• Brandneuer Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung von Windows/Linux/ARM SDK
• Unterstützung der regionalen, punktlichen und isothermen Temperaturmessung
Verschiedene Schnittstellen für eine einfache Integration
• DVP/LVDS/USB2.0-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serialportsteuerung
Produktspezifikationen
| Modell | Einheitliche Prüfungen |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Typische NETD | ≤ 40mk |
| Bildverarbeitung | |
| Bildrate | 30 Hz |
| Startzeit | 5s |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) Schallunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | Siehe auch Abschnitt 2.0 |
| Digitale Videooberfläche | CMOS8/USB2.0 |
| Versorgungsspannung | 3.3V±0,1V VDC |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, 0°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±3°C oder ±3% (@23°C±3°C) |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Unterstützung von Windows/Linux/ARM; Erreichung von Video-Stream-Analyse und Konvertierung von Grau auf Temperatur |
| Körperliche Eigenschaften | |
| Größe (mm) | 21 × 22,3 × 27,3 (mit 9,1 mm Objektiv) |
| Gewicht | 20.8g±1.5g (mit 9.1mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35gms, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm |
Industrieanwendungen
Das iTL612/R-Wärmebildmodul kann in UAV-Nutzlasten und tragbare Geräte integriert werden, sodass es in den BereichenVorhersagende Wartung, Photovoltaik-Inspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie, Polizeiuntersuchungen, Hilfs- und Rettungsarbeiten, Waldbrandprävention, Sicherheit in Städten usw..
Standardisierter Dienst
Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.
Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
Ferntechnischer Support: 24/7-Support, schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
Garantie: Originalteile und strenge Einhaltung der Verfahren, um eine optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1In welchen Branchen können die Infrarotdetektoren/WärmekameraKerne eingesetzt werden?
Sensoren Mikro-Infrarotdetektoren / Thermalkamera-Kerne werden in vielen Branchen weit verbreitet wie:
- Thermographie: Wartung von Stromversorgung, Bildverarbeitung, Klimatisierung von Gebäuden, Metallurgie, Petrochemie, Vorhersage, Epidemienprävention
- Sicherheit und Überwachung: sichere Stadt, Überwachung der Infrastruktur, Grenzsicherheit, Seefahrt, Bergbauschutz
- Brandbekämpfung und Rettung: Waldbrandverhütung, Brandverhütung, Suche und Rettung
- UAV-Nutzlast: Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfung, Tierbeobachtung
- Persönliche Sichtweise: Freizeit im Freien, Tierbeobachtung, Durchsetzungspatrouille
- ADAS: Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
- AIoT: Intelligentes Zuhause, intelligente Hardware, intelligente Pflege, Roboter
- Andere: Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Viehzucht, wissenschaftliche Forschung.
