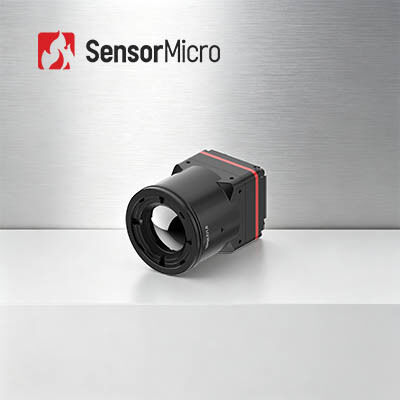

Ultra-Clear 1280x1024 Auflösung LWIR Infrarotkameramodul mit 8μm Pixel Pitch und ≤30mK NETD
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL1208 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Pixelabstand | 8μm | Auflösung | 1280x1024 |
|---|---|---|---|
| Stromverbrauch | 1W | Spektralbereich | 8~14μm |
| Typisches NETD | ≤30mK | Bildrate | 25/30 Hz |
| Hervorheben | LWIR Infrarot-Kameramodul 640x512,Scharfes Wärmebild-Infrarot-Kameramodul,12um Thermalkamera-Kern |
||
Produkt-Beschreibung
Ultraclear Thermal Imaging LWIR Infrarotkameramodul 1280x1024/8μm
Produktübersicht
Der iTL1208-Megapixel-Infrarotkamera-Kern definiert die SWaP-Optimierung für moderne Thermalvision-Hardware neu.Kleine Abmessungen von 5 mm, die unter den Megapixel-Infrarotmodulen in Bezug auf das Integrationsniveau an erster Stelle steht.1280×1024 volle Megapixel-Auflösung und ≤30mK ultra-niedrige NETD-Punkt winzige Temperaturunterschiede, die für gewöhnliche Wärmekameras unsichtbar sind. Anstrengungslose Bereitstellung: Kompatibilität mit verschiedenen Objektiven, universeller MIPI-Ausgabe, doppelter RAW/YUV-Datenmodus und doppelter Kanalkontrollprotokoll.Verbessern Sie Ihre Wärmevorrichtungen mit dem iTL1208 für eine überlegene Überwachung, industrielle Tests und Notfallreaktionsszenarien.
Hauptmerkmale
- Extrem leichtes Design
- Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 34,5 g (einschließlich einer 12 mm-Objektive)
- Unter den höchsten Integrationsniveaus in seiner Klasse
- Hohe Empfindlichkeit, präzise Erkennung
- 8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280 × 1024, die feine Details und klare Bilder liefert
- Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
- Vereinfachte Entwicklung, schnelle Integration
- Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
- Unterstützt die MIPI CSI Bild-Ausgabe-Schnittstelle
- Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
| Modell | Einheimische Erzeugnisse |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 1280 × 1024 |
| Pixelgröße | 8 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30 Hz |
| Startzeit | ≤ 6 Sekunden |
| Digitales Video | RAW/YUV |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| PC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsoberfläche | TTL-232/I2C |
| Digitale Videooberfläche | MIPI-CSI |
| Versorgungsspannung | 40,5-5,5 V |
| Typischer Stromverbrauch | 1W |
| Mechanische | |
| Größe (einschließlich Linse) | Mit einer 5mm-Objektive: 22,6 mm × 22,6 mm × 50 mm (Außendurchmesser Φ37 mm) Mit einer 10 mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm) Mit einer 12mm-Objektive: 22,6mm×22,6mm×34,5mm (Außendurchmesser Φ26,6mm) Mit einer 17mm-Objektive: 22,6 mm × 22,6 mm × 35,4 mm (Außendurchmesser Φ27 mm) Mit einer 25 mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm) Mit einer 35 mm-Objektive: 22,6 mm × 22,6 mm × 50,9 mm (Außendurchmesser Φ43,2 mm) |
| Gewicht (einschließlich Linse) | 85.5±4,5 g (mit 5 mm-Objektiv) 70.5±3,6 g (mit 10 mm-Objektiv) 35.7±2 g (mit 12 mm-Objektiv) 40.7±2,1 g (mit 17 mm-Objektiv) 71.0±3,6 g (mit 25 mm-Objektiv) 110±5,5 g (mit 35 mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Festfokus Athermal: 5/10/12/17/25/35mm |
Industrieanwendungen
Das iTL1208-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Standardisierter Dienst
- Vollständige Unterlagen:Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
- Entwicklung und Testhilfe:Integration von Proben, Leistungsbewertung und Parameterüberprüfung erleichtert.
- Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
- Ferntechnischer Support:24/7 Support - schnelle Reaktion und rechtzeitige Lösung für kritische Probleme.
- Gewährleistung:Originalteile und strenge Prozesskonformität, um optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1Wie wähle ich die richtige Infrarot-Detektor-Auflösung?
Es hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der berücksichtigt werden muss.Sie können den Infrarotdetektor mit niedriger Auflösung wählenWenn Sie ein sehr klares Bild für spezielle Zwecke, wie z. B. Fernüberwachung, benötigen, können Sie einen hochauflösenden Infrarotdetektor von 1280x1024 wählen.
2Wie wählt man die richtige Pseudofarbe für die Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
3Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
- Standardobjektive können normale Ziele mit angemessener Entfernung treffen
- Das Teleobjektiv ist für relativ kleine Ziele geeignet, die aus großer Entfernung betrachtet werden müssen.
- Um Objekte aus nächster Entfernung genauer zu sehen, ist Weitwinkelobjektiv besser.
- Makroobjektive sind für sehr kleines Ziel aus nächster Entfernung.
