Scharfes Infrarotkamera-Modul 640x512 12μM For Drones der Wärmebildgebungs-LWIR
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0.7W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixel-Neigung | 12μm |
Typisches NETD | ≤40mK | Rahmen-Rate | 30Hz |
Markieren | LWIR-Infrarotkamera-Modul 640x512,Scharfe Wärmebildgebungs-Infrarotkamera-Modul,Wärmekamera-Kern der Brummen-12uM |

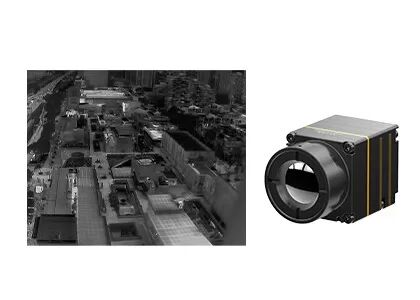

Scharfes Infrarotkamera-Modul der Wärmebildgebungs-LWIR 640x512 12μm für Brummen
Der iTL612R-Infrarotkamerakern integriert waagerecht ausgerichteten thermischen Infrarotdetektor des Pakets Oblate 640x512/12μm (WLP). Es ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm.
Moduleigenschaften der Wärmekamera iTL612 in der scharfen und klaren Bilddarstellung, in der kompakten Größe und in den niedrigen Kosten. Orientiert für völlig optimiertes Tauschen, versieht ungekühltes thermisches Modul iTL612R eine zuverlässige Lösung für Infrarotintegration mit begrenztem Raum. Seine Kompaktbauweise hat höchste Ebene des gleichen Spezifikationsmoduls erreicht. Sie hat auch eine optionale thermographische Funktion mit Messbereich vom ℃ -20℃~550 für industrielle Temperaturmessung.
Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.
Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle
Modell | iTL612/R |
Ir-Detektor-Leistung | |
Empfindliches Material | Vanadium-Oxid |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | ≤40mk |
Bildverarbeitung | |
Rahmen-Rate | 30Hz |
Startzeit | 5s |
Digital-Video | RAW/YUV/BT656 |
Bild-Algorithmus | Ungleichmäßigkeits-Korrektur (NUC) Schalldämpfung 3D (3DNR) De-Geräusche (DNS) Dynamikwert-Kompression (EAW) Kantenanhebung (EE) |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
PC Software | |
ICC Software | Modulsteuerung u. Videodarstellung |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann) |
USB-Erweiterungsplatine | Art-c |
Kommunikationsschnittstelle | RS232-TTL/USB2.0 |
Digital-Videoschnittstelle | CMOS8/USB2.0 |
Versorgungs-Spannung | 3.3V±0.1V VDC |
Typische Leistungsaufnahme | 0.7W |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~+50°C |
Temperaturmessungs-Strecke | -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion |
Temperaturmessungs-Genauigkeit | Größer von ±3°C oder von ±3% (@23℃±3℃) |
Regionale Temperaturmessung | Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur |
SDK | Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Größe (Millimeter) | 21×22.3×27.3 (mit 9.1mm Linse) |
Gewicht | 20.8g±1.5g (mit 9.1mm Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40°C~+70°C |
Lagertemperatur | -45°C~+85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Zertifikate | ROHS2.0/REACH |
Optik | |
Optionale Linse | Fixfocus athermal: 9.1mm |
Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
1. Wie man richtige Infrarotdetektorentschließung wählt?
Es hängt vom tatsächlichen Bedarf und von den Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der betrachtet werden muss. Wenn die Bildqualität nicht hoch ist, können Sie den Infrarotdetektor mit niedriger Auflösung, wie 120x90 wählen, 256x192, 400x300. Wenn Sie ein sehr klares Bild zu etwas speziellen Zwecken, wie Fernüberwachung benötigen, können Sie einen Infrarotdetektor der hohen Auflösung von 1280x1024 wählen.
2. Wie man rechte Pseudofarbe für Wärmebildgebung vorwählt?
- Das graue Weiß ist für das Ziel mit kleiner Temperaturdifferenz passender
- Das Rote und das Blaue ist für die Szene passender, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Anmerkung: gleichgültig, das Palette, die Sie, die thermische Temperatur wählen, nicht überhaupt ändert.
3.How, zum einer passenden Infrarotwärmekameralinse zu wählen?
- Standardlinse kann normale Ziele mit passendem Abstand treffen
- Für das Teleobjektiv ist es für Ziele passend, das verhältnismäßig klein ist und von einer Langstrecke angesehen werden muss
- Um weitere Einzelheiten von Gegenständen in nahem Abstand zu sehen, ist Weitwinkelobjektiv besser.
- Makrolinse ist für das Sehen des sehr tinny Ziels mit nahem Abstand, wie Chipstromkreis.
