HD-Wärmebildmodul mit einer Auflösung von 1280 x 1024, einer Pixelgröße von 8 μm und einer thermischen Empfindlichkeit von 30 mK für eine präzise Erkennung

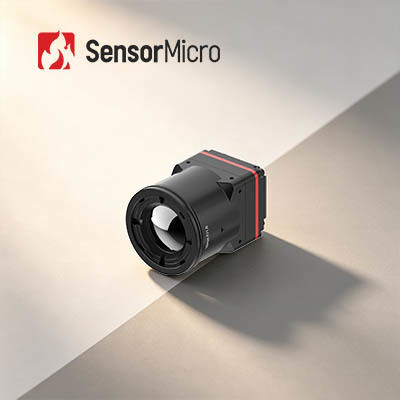

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Typisches NETD ≤30mK Stromverbrauch 1W
Spektralbereich 8~14μm Bildrate 25/30 Hz
Pixelabstand 12μm Auflösung 1280x1024
Hervorheben

Brummen-Wärmebildgebungs-Modul 640x512

,

Industrielles Wärmebildgebungs-Modul 12uM

,

Thermographie Lwir-Kamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
HD-Wärmebildmodul 1280x1024/8μm für die Waldbrandbekämpfung
Produktübersicht
Das iTL1208 ist ein hochintegrierter 8μm-Megapixel-Infrarotkamera-Kern, der speziell für SWaP-empfindliche mobile Anwendungen entwickelt wurde.7g mit einer 12mm-Objektive, liefert 1280×1024 HD-Wärmebilder und 30mK hohe Wärmeempfindlichkeit. Mit MIPI CSI-Schnittstelle, RAW/YUV-Dual-Ausgang und serielle/I2C-Steuerung,Dieses einfach zu integrierende Modul ist ideal für Handheld, Sicherheits-, Industrie-, Feuerwehr- und Rettungsgeräte.
Hauptmerkmale
Extrem leichtes Design
  • Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 34,5 g (einschließlich 12 mm-Objektiv)
  • Unter den höchsten Integrationsniveaus in seiner Klasse
Hohe Empfindlichkeit, präzise Erkennung
  • 8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280×1024, die feine Details und klare Bilder liefert
  • Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
Vereinfachte Entwicklung, schnelle Integration
  • Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
  • Unterstützt die MIPI CSI Bild-Ausgabe-Schnittstelle
  • Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
Modell Einheimische Erzeugnisse
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 1280 × 1024
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 25/30 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
PC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0
Kommunikationsoberfläche TTL-232/I2C
Digitale Videooberfläche MIPI-CSI
Versorgungsspannung 40,5-5,5 V
Typischer Stromverbrauch 1W
Mechanische
Größe (einschließlich Linse) Mit einer 5mm-Objektive: 22,6 mm × 22,6 mm × 50 mm (Außendurchmesser Φ37 mm)
Mit einer 10 mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm)
Mit einer 12mm-Objektive: 22,6mm × 22,6mm × 34,5mm (Außendurchmesser der Linse Φ26,6mm)
Mit einer 17mm-Objektive: 22,6 mm × 22,6 mm × 35,4 mm (Außendurchmesser Φ27 mm)
Mit einer 25 mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm)
Mit einer 35 mm-Objektive: 22,6 mm × 22,6 mm × 50,9 mm (Außendurchmesser Φ43,2 mm)
Gewicht (einschließlich Linse) 85.5±4,5 g (mit 5 mm-Objektiv)
70.5±3,6 g (mit 10 mm-Objektiv)
35.7±2 g (mit 12 mm-Objektiv)
40.7±2,1 g (mit 17 mm-Objektiv)
71.0±3,6 g (mit 25 mm-Objektiv)
110±5,5 g (mit 35 mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen Festfokus Athermal: 5/10/12/17/25/35mm
Industrieanwendungen
Das iTL1208-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr eingesetzt werden.
Personalisierte Dienstleistungen
  • Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
  • Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
  • Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame nicht-invasive Diagnosemethode, die auf der Temperaturerfassung der Oberfläche basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
Wofür kann Infrarotthermographie verwendet werden?
Infrarot-Wärmebilder können zur Untersuchung von Häusern, zur Bestimmung von Strukturfehlern, elektrischen Fehlern, mechanischen Fehlern, physiologischen Veränderungen bei Menschen und Tieren und vielem mehr verwendet werden.
Was sind die Vorteile der Infrarotthermographie?
Für zerstörungsfreie Prüfungen:
  • Einfach zu testen und schnell zu reagieren ohne Schaden
  • Kosteneinsparungen, höhere Arbeitseffizienz, geringere Abwertung von Arbeitskräften und Geräten
Für die medizinische Thermographie:
  • Sehr effizient, um versteckte Probleme im menschlichen Körper zu finden.
  • 100% sicher, ohne Strahlung und Schmerzen.
  • Ideal für die Frühuntersuchung
