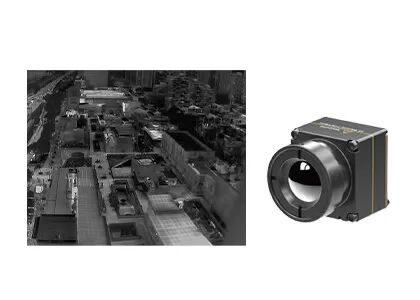

Drohnen Wärmebildmodul 640x512 12μm mit industrieller Thermographie
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0,7 W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| Typisches NETD | ≤40 mK | Bildrate | 30Hz |
| Hervorheben | Brummen-Wärmebildgebungs-Modul 640x512,Industrielles Wärmebildgebungs-Modul 12uM,Thermographie Lwir-Kamera-Kern |
||
Produkt-Beschreibung
TWIN612 Wärmebildmodul
640x512 12μm Wärmebildmodul für Drohnen mit industrieller Thermographie
Beschreibung des Produkts
Der Infrarotkamera-Kern des iTL612R integriert einen 640x512 / 12μm Wafer Level Package (WLP) Infrarot-Wärmedetektor.Es handelt sich um ein ungekühltes LWIR-radiometrisches Wärmebildmodul für Drohnen mit einem Spektralbereich von 8 bis 14 μm.
Das iTL612-Wärmekamera-Modul verfügt über eine scharfe und klare Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Das ungekühlte thermische Modul iTL612R bietet eine zuverlässige Lösung für die Integration von Infrarotsystemen mit begrenztem RaumSeine kompakte Struktur hat das höchste Niveau des gleichen Spezifikationsmoduls erreicht.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das iTL612-Wärmemodul wurde speziell für die Bereiche Predictive Maintenance, Photovoltaikinspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie,Ermittlungen der Polizei, Rettung und Rettung, Waldbrandverhütung, Stadtsicherheit usw.
Hauptmerkmale
Kompaktes und leichtes Design
• Größe: 21 mm × 22,3 mm × 27,3 mm (mit 9,1 mm-Objektiv)
• Gewicht: 20,8 g±1,5 g (mit 9,1 mm-Objektiv)
• Niedriger Stromverbrauch von 0,7 W
Klares Bild und genaue Radiometrie
• Brandneuer Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung von Windows/Linux/ARM SDK
• Unterstützung der regionalen, punktlichen und isothermen Temperaturmessung
Verschiedene Schnittstellen für eine einfache Integration
• DVP/LVDS/USB2.0-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serialportsteuerung
Produktspezifikationen
| Modell | Einheitliche Prüfungen |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Typische NETD | ≤ 40mk |
| Bildverarbeitung | |
| Bildrate | 30 Hz |
| Startzeit | 5s |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) Schallunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | Siehe auch Abschnitt 2.0 |
| Digitale Videooberfläche | CMOS8/USB2.0 |
| Versorgungsspannung | 3.3V±0,1V VDC |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, 0°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±3°C oder ±3% (@23°C±3°C) |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Unterstützung von Windows/Linux/ARM; Erreichung von Video-Stream-Analyse und Konvertierung von Grau auf Temperatur |
| Körperliche Eigenschaften | |
| Größe (mm) | 21 × 22,3 × 27,3 (mit 9,1 mm Objektiv) |
| Gewicht | 20.8g±1.5g (mit 9.1mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35gms, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm |
Industrieanwendungen
Das iTL612/R-Wärmebildmodul kann in UAV-Nutzlasten und tragbare Geräte integriert werden, sodass es in den BereichenVorhersagende Wartung, Photovoltaik-Inspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie, Polizeiuntersuchungen, Hilfs- und Rettungsarbeiten, Waldbrandprävention, Sicherheit in Städten usw..
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
2- Wofür kann die Infrarotthermographie verwendet werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
3Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.
Für die medizinische Thermographie ist es sehr effizient, die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
