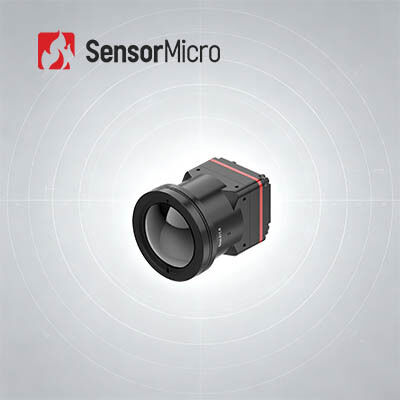

Nichtgekühltes Wärmebildmodul mit Auflösung 1280x1024 8μm Pixel Pitch und 8~14μm Spektralbereich
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL1208 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024 | Pixelabstand | 8μm |
|---|---|---|---|
| Bildrate | 25/30 Hz | Spektralbereich | 8~14μm |
| Stromverbrauch | 1W | Typisches NETD | ≤30mK |
| Hervorheben | Radiometrisches ungekühltes Wärmebildgebungs-Modul,Brummen-ungekühltes Wärmebildgebungs-Modul,Wärmekamera-Kern 14um |
||
Produkt-Beschreibung
Nichtgekühltes Wärmebildmodul 1280x1024/8μm Spektralbereich 8~14μm
Der iTL1208-Flaggschiff-Megapixel-Infrarotkamera-Kern, der für miniature photoelektrische Detektionssysteme der nächsten Generation entwickelt wurde, erzielt eine bahnbrechende SWaP-Leistungs-Synergie.mit einem hochwertigen Infrarot-Detektorchip in großem Format von 8 μm, dieses exquisit eingekapselte Modul erzielt 1280×1024-Hochgenauigkeits-Wärmebilder in einem minimalistischen 22,6×22,6×34,5mm Gehäuse und 35,7g ultraleiche Nutzlast.Mit einer ultra-niedrigen 30mK NETD-Bewertung und selbst entwickelten intelligenten Bildoptimierungsalgorithmen, wiederherstellt es mit außergewöhnlicher Genauigkeit thermische Details im vollen Spektrum selbst in komplexen Umgebungen mit geringem Kontrast.Optimiert für tragbare präzise fotoelektrische Endgeräte und unbemannte mobile Plattform-Nutzlasten, unterstützt das iTL1208 eine maßgeschneiderte optische Konfiguration und die Interaktion mit dem Standard-Industrial Bus-Protokoll, was eine hohe Sicherheit ermöglicht,Intelligente Systeme zur industriellen Inspektion und zur Notfallbewältigung für die öffentliche Sicherheit mit zuverlässigen Infrarot-Kernsichtfunktionen.
Hauptmerkmale
- Extrem leichtes Design- Kompakte Größe von 22,6 × 22,6 × 34,5 mm und Gewicht von 34,5 g (einschließlich 12 mm-Objektiv); eines der höchsten Integrationsniveaus in seiner Klasse
- Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultra-kleine Pixelgröße mit einer Auflösung von 1280×1024, die feine Details und klare Bilder liefert; typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
- Vereinfachte Entwicklung, schnelle Integration- Mehrfache Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen; unterstützt MIPI CSI-Bild-Ausgabeoberfläche; RAW- und YUV-Bilddaten-Ausgabe, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
| Modell | Einheimische Erzeugnisse |
|---|---|
| Indikatoren für IR-Detektoren |
Empfindliches Material:VOx Die Entschließung:1280 × 1024 Pixelgröße:8 μm Spektralreaktion:8 μm bis 14 μm Typische NETD:≤ 30mK |
| Bildverarbeitung |
Digitale Bildrate:25/30 Hz Startzeit:≤ 6 Sekunden Digitales Video:RAW/YUV Bildalgorithmus:NUC/3DNR/DNS/DRC/EE Bild Anzeige:10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik |
Standard-Außenschnittstelle:34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 Kommunikationsschnittstelle:TTL-232/I2C Digitale Video-Schnittstelle:MIPI-CSI Versorgungsspannung:40,5-5,5 V Typischer Stromverbrauch:1W |
| Mechanische |
Größe (einschließlich Linse): • mit 5mm-Objektiv: 22,6mm × 22,6mm × 50mm (Objektiv Außendurchmesser Φ37mm) • Mit einer 10mm-Objektive: 22,6 mm × 22,6 mm × 45,3 mm (Außendurchmesser Φ33 mm) • mit 12mm-Objektiv: 22,6mm × 22,6mm × 34,5mm (Objektiv Außendurchmesser Φ26,6mm) • Mit einer 17mm-Objektive: 22,6mm × 22,6mm × 35,4mm (Außendurchmesser Φ27mm) • Mit einer 25mm-Objektive: 22,6 mm × 22,6 mm × 44,2 mm (Außendurchmesser Φ33 mm) • mit 35mm-Objektiv: 22,6mm × 22,6mm × 50,9mm (Objektiv Außendurchmesser Φ43,2mm) Gewicht (einschließlich Linse): • 85,5±4,5 g (mit 5mm-Objektiv) • 70,5 ± 3,6 g (mit 10 mm-Objektiv) • 35,7 ± 2 g (mit 12 mm-Objektiv) • 40,7 ± 2,1 g (mit 17 mm-Objektiv) • 71,0±3,6 g (mit 25 mm-Objektiv) • 110±5,5 g (mit 35 mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt |
Betriebstemperatur:-40°C bis +70°C Speichertemperatur:-45°C bis +85°C Luftfeuchtigkeit5% bis 95%, nicht kondensierend Vibrationen:5.35 Gramm, zufällige Vibrationen, 3-Achse Wirkung:Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal Zertifizierung:Einheitliche Sicherheitsnormen Optische Linse:Festfokus Athermal: 5/10/12/17/25/35mm |
Industrieanwendungen
Das iTL1208-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Produktvorteile
Vielfältige Produkte- Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung- Klares Bildmaterial, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - entwickelt, um unter einer Vielzahl von Umweltproblemen zu arbeiten.
Einfache Integration- Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsbereichen.
Häufig gestellte Fragen
In welchen Branchen werden Infrarotdetektoren für die Brennflächenanordnung eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
Was sind die Eigenschaften eines gekühlten und nicht gekühlten Infrarot-Fokusabmessers?
Infrarot-Brennflächendetektoren lassen sich in gekühlte Infrarot-Brennflächendetektoren und ungekühlte Infrarot-Brennflächendetektoren unterteilen.Der gekühlte Infrarotdetektor arbeitet mit hoher Empfindlichkeit in einer Vakuumumumgebung mit niedriger Temperatur und kann subtilere Temperaturunterschiede unterscheiden, während ein ungekühlter Infrarot-Fokaldetektor keine kryogene Umgebung benötigt und bei Raumtemperatur arbeiten kann.
