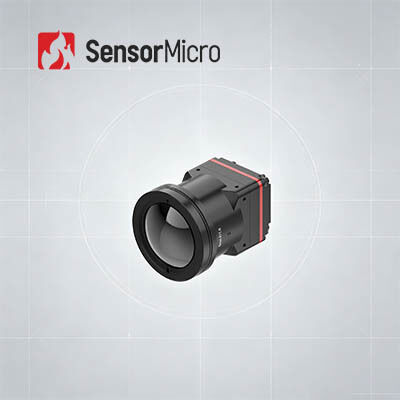

Ungekühltes Wärmebildkameramodul mit einer Auflösung von 1280 x 1024, einem Pixelabstand von 8 μm und einem 30 mK NETD ApexCore-Infrarotdetektor

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Spektralbereich 8~14μm
Stromverbrauch 1W Typisches NETD ≤30mK
Bildrate 25/30 Hz Pixelabstand 8μm
Hervorheben

Brummen-Wärmekamera-Modul 12um

,

Leichtes UAV-Wärmekamera-Modul

,

Ungekühlter Wärmekamera-Kern UAV
Hinterlass eine Nachricht
Produkt-Beschreibung
Wärmebildkameramodul, ungekühlt, 1280 x 1024/8 μm, ApexCore-Infrarotdetektor
Produktübersicht
Lernen Sie die iTL1208 kennen – Ihren ultraportablen Megapixel-Infrarotkamerakern, der für mobile Systeme mit SWaP-Einschränkungen entwickelt wurde. Mit nur 22,6 x 22,6 x 34,5 mm und 35,7 g (einschließlich 12-mm-Objektiv) vereint dieses hochauflösende 8-μm-Modul ultimative Miniaturisierung und erstklassige thermische Empfindlichkeit mit NETD bis zu 30 mK. Es liefert gestochen scharfe 1280×1024 HD-Wärmebilder und verfügt über eine flexible Objektivauswahl, einen standardmäßigen MIPI-CSI-Ausgang, RAW/YUV-Datenübertragung und eine einfache I2C/serielle Port-Steuerung. Perfekt für Handgeräte, mobile Plattformen, Sicherheitsüberwachung, industrielle Inspektion und Rettungseinsätze. Vereinfachen Sie Ihre Infrarotproduktentwicklung mit unserem integrierbaren Wärmekamerakern.
Hauptmerkmale
  • Extrem leichtes Design- Kompakte Größe von 22,6 x 22,6 x 34,5 mm und Gewicht von 34,5 g (einschließlich 12-mm-Objektiv) mit einem der höchsten Integrationsgrade seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280 x 1024, die feine Details und klare Bilder mit typischem NETD ≤30 mK für die zuverlässige Erkennung subtiler Temperaturunterschiede liefert
  • Vereinfachte Entwicklung, schnelle Integration- Mehrere Optionen für optische Linsen, MIPI-CSI-Bildausgabeschnittstelle, RAW- und YUV-Bilddatenausgabe mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
Modell iTL1208
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 8μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software Modulsteuerung und Videoanzeige
Standardmäßige externe Schnittstelle 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232/I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5–5,5 V
Typischer Stromverbrauch 1W
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse Athermischer Fixfokus: 5/10/12/17/25/35 mm
Industrielle Anwendungen
Das Wärmebildmodul iTL1208 kann in den Bereichen Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr eingesetzt werden.
Unsere Leistungen
  • Produktanpassung:Passen Sie Konfigurationen an und passen Sie Algorithmen an branchenspezifische Anforderungen an
  • Technischer Support und Schulung vor Ort:Bieten Sie Kernkunden eine praktische Systemeinrichtung und Betriebsschulung
  • Gemeinsame Innovation für neue Produkte & Märkte:Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
In der Natur können alle Objekte, deren Temperatur höher als der absolute Nullpunkt (-273℃) ist, Infrarotstrahlen ausstrahlen. Durch die Verwendung des Infrarotkameradetektors zur Messung der Temperaturdifferenz der Infrarotstrahlung zwischen dem Ziel selbst und dem Hintergrund können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
Wie funktionieren Infrarotdetektoren?
Die vom Ziel emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Anschließend wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und erzeugt dann durch Verstärkung und Videoverarbeitung das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
Welche Vorteile haben gekühlte Infrarotdetektoren?
Der gekühlte Infrarot-Fokalebenendetektor arbeitet bei einer niedrigen Temperatur, die von einem Detektor-Dewar-Kühler (ddc) bereitgestellt wird. Er verfügt über eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede erkennen als ungekühlte Infrarotdetektoren. Es kann Objekte in einer sehr großen Entfernung von mehr als zehn Kilometern erkennen, identifizieren und erkennen. Der Aufbau eines gekühlten Detektors ist sehr komplex, was zu relativ hohen Kosten im Vergleich zu einem ungekühlten Detektor führt.
