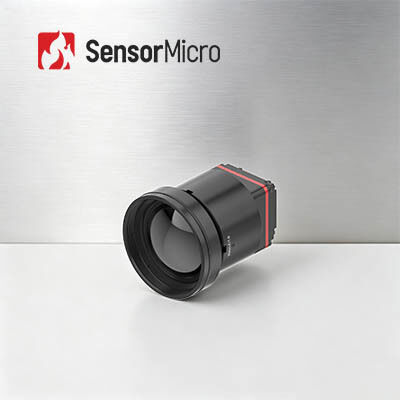

SWaP-C LWIR 1280x1024 Auflösung thermische Kamera Modul mit 8μm Pixel Pitch und ≤30mK NETD für tragbare Geräte

  • SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module with 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25/30 Hz
Hervorheben

Wärmekamera-Modul des Tauschen--clwir

,

Wärmekamera-Modul der Brummen-LWIR

,

Brummen-Wärmekamera-Kern 12uM
Hinterlass eine Nachricht
Produkt-Beschreibung
SWaP-C LWIR 1280x1024/8μm Wärmebildkameramodul für tragbare Geräte
Produktübersicht

Das Wärmebildmodul iTL1208 ist ein ungekühlter Megapixel-Infrarotkamerakern der nächsten Generation, der für den Einsatz mobiler Systeme mit geringem SWaP entwickelt wurde und miniaturisierte Hardware mit hochpräzisen Wärmeerkennungsfunktionen kombiniert.

Dieses Infrarotkameramodul bietet erstklassige Bildleistung mit einem kleinen Pixelabstand von 8 μm, einer Auflösung von 1280 x 1024 Megapixeln und einem typischen NETD von ≤30 mK für eine hochempfindliche thermische Erkennung.

Ideal für die Brandbekämpfung, industrielle Diagnose, Außenüberwachung und tragbare mobile Wärmegeräte.

Hauptmerkmale
  • Extrem leichtes Design- Kompakte Größe von 22,6 x 22,6 x 34,5 mm und Gewicht von 35,7 g (einschließlich 12-mm-Objektiv) mit einem der höchsten Integrationsgrade seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung- 8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280 x 1024, die feine Details und klare Bilder liefert, mit typischem NETD ≤ 30 mK für die zuverlässige Erkennung subtiler Temperaturunterschiede
  • Vereinfachte Entwicklung, schnelle Integration- Mehrere optische Linsenoptionen, unterstützt MIPI CSI-Bildausgabeschnittstelle, RAW- und YUV-Bilddatenausgabe mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
Modell iTL1208
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 8μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232/I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5–5,5 V
Typischer Stromverbrauch 1W
Mechanisch
Größe (einschließlich Objektiv) Mit 5-mm-Objektiv: 22,6 mm × 22,6 mm × 50 mm (Linsenaußendurchmesser Φ37 mm)
Mit 10-mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Linsenaußendurchmesser Φ33 mm)
Mit 12-mm-Objektiv: 22,6 mm × 22,6 mm × 34,5 mm (Linsenaußendurchmesser Φ26,6 mm)
Mit 17-mm-Objektiv: 22,6 mm × 22,6 mm × 35,4 mm (Linsenaußendurchmesser Φ27 mm)
Mit 25-mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Linsenaußendurchmesser Φ33 mm)
Mit 35-mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Linsenaußendurchmesser Φ43,2 mm)
Gewicht (inkl. Objektiv) 85,5 ± 4,5 g (mit 5-mm-Objektiv)
70,5 ± 3,6 g (mit 10-mm-Objektiv)
35,7 ± 2 g (mit 12-mm-Objektiv)
40,7 ± 2,1 g (mit 17-mm-Objektiv)
71,0 ± 3,6 g (mit 25-mm-Objektiv)
110 ± 5,5 g (mit 35-mm-Objektiv)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse Athermischer Fixfokus: 5/10/12/17/25/35 mm
Industrielle Anwendungen

Das Wärmebildmodul iTL1208 kann in großem Umfang bei der Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbaren Geräten, tragbaren Geräten und mehr eingesetzt werden.

Unser Team
  • Umfassendes technisches Fachwissen- Langjährige Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie mit starken Fähigkeiten in den Bereichen Chipdesign, Waferherstellung, Verpackung und Prüfung sowie Systemintegration
  • Fokussiert auf Innovation und praktische Umsetzung- Engagiert, technologische Durchbrüche in der Wärmebildtechnik voranzutreiben und die Grenzen bei NETD, SWaP und Betriebstemperatur ständig zu erweitern
  • Diversifiziertes Produktportfolio- Umfassendes Sortiment an Infrarot-Erkennungskomponenten, einschließlich gekühlter und ungekühlter Lösungen für verschiedene Branchen
  • Strenge Zuverlässigkeitsvalidierung- Robustes Qualitätsmanagementsystem mit mehreren Testverfahren während der gesamten Produktion, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten
  • Professioneller technischer Support- Das Engineering-Team arbeitet eng mit den F&E- und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen und die Effizienz zu verbessern
Häufig gestellte Fragen
Was ist ein Infrarotdetektor/Wärmebildsensor?

Infrarotwellen können mit dem menschlichen Auge nicht gesehen werden. Ein Infrarotdetektor/Wärmebildsensor ist ein optisch-elektrisches Gerät, das auf Infrarotstrahlung und Wärmeenergie reagiert, diese in elektrische Signale umwandelt und dann sichtbare Wärmebilder ausgibt.

Was ist WLP?

WLP bezieht sich auf Wafer-Level-Package. Dabei handelt es sich um den Prozess, bei dem die Hochvakuumverpackung direkt auf dem gesamten MEMS-Wafer durchgeführt und anschließend geritzt und geschnitten wird, um einen einzelnen Infrarotsensor herzustellen. Zusammen mit dem Metallgehäuse und dem Keramikgehäuse sind sie die drei Hauptgehäuseformate ungekühlter Infrarotdetektoren.

Was ist der Vorteil von WLP?

WLP-IR-Detektoren wurden speziell entwickelt, um den Anforderungen an Miniaturisierung und niedrige Kosten bei der Anwendung der Infrarottechnologie im Unterhaltungselektronikmarkt gerecht zu werden. Global Sensor Technology mit Kapazitäten zur Massenfertigung bietet jetzt eine Vielzahl von WLP-Infrarotmodullösungen an, um weitere neue Anwendungen in Schwellenmärkten voranzutreiben.
