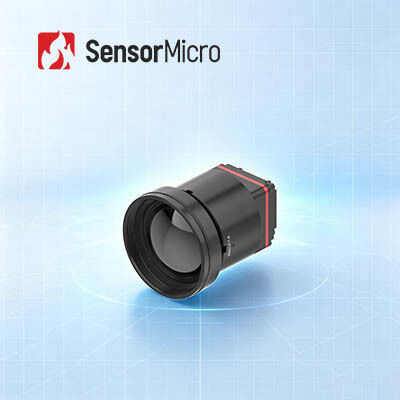

Ungekühltes LWIR-Wärmebildmodul mit Auflösung 1280x1024 8μm Pixel Pitch und 30mK NETD für die Photovoltaikinspektion

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25/30 Hz
Hervorheben

Ungekühltes LWIR-Wärmebildgebungs-Modul

,

Uav-Nutzlasten-Wärmebildgebungs-Modul

,

ungekühlter Kern der Wärmekamera-640x512
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR-Wärmebildmodul 1280 x 1024/8 μm für die Photovoltaik-Inspektion
Produktübersicht
Suchen Sie nach einem leistungsstarken Megapixel-Wärmebildkamerakern für Ihre Geräte? Lernen Sie den Kern der Wärmebildkamera iTL1208 kennen. Wir haben die volle hochauflösende Wärmeleistung von 1280 x 1024 8 μm in ein kompaktes 22,6 x 22,6 x 34,5 mm großes Modul komprimiert, das mit einem 12-mm-Objektiv nur 35,7 Gramm wiegt. Mit einem extrem niedrigen NETD von 30 mK erfasst dieses Infrarotkameramodul selbst die geringsten Temperaturunterschiede, die das bloße Auge nicht erkennen kann. Einfaches Einstecken und Integrieren über MIPI CSI, mit RAW- und YUV-Ausgabe und einfacher I2C/serielle Port-Steuerung. Ganz gleich, ob Sie Kameras zur Brandbekämpfung, tragbare Inspektionsgeräte oder mobile Überwachungsgeräte bauen, das Wärmebildmodul iTL1208 ist Ihre perfekte, leichte Wärmebildlösung.
Hauptmerkmale
  • Extrem leichtes Design
    Kompakte Größe von 22,6 x 22,6 x 34,5 mm und ein Gewicht von 35,7 g (einschließlich eines 12-mm-Objektivs)
    Einer der höchsten Integrationsgrade seiner Klasse
  • Hohe Empfindlichkeit, präzise Erkennung
    8 μm ultrakleine Pixelgröße mit einer Auflösung von 1280 x 1024, die feine Details und klare Bilder liefert
    Typischer NETD ≤ 30 mK, was eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
  • Vereinfachte Entwicklung, schnelle Integration
    Mehrere optische Linsenoptionen verfügbar, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
    Unterstützt die MIPI-CSI-Bildausgabeschnittstelle
    RAW- und YUV-Bilddatenausgabe, mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
Modell iTL1208
IR-Detektor-Anzeigen Empfindliches Material: VOx
Auflösung: 1280×1024
Pixelgröße: 8μm
Spektrale Reaktion: 8 μm ~ 14 μm
Typischer NETD: ≤30mK
Bildverarbeitung Digitale Bildfrequenz: 25/30 Hz
Startzeit: ≤6s
Digitales Video: RAW/YUV
Bildalgorithmus: NUC/3DNR/DNS/DRC/EE
Bildanzeige: 10 Typen (Weiß heiß/Lava/Eisenrot/Heißes Eisen/Medizin/Arktis/Regenbogen 1/Regenbogen 2/Tönung/Schwarz heiß)
PC-Software PC-Software: Modulsteuerung und Videoanzeige
Elektrisch Standardmäßige externe Schnittstelle: 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle: TTL-232/I2C
Digitale Videoschnittstelle: MIPI-CSI
Versorgungsspannung: 4,5–5,5 V
Typischer Stromverbrauch: 1 W
Mechanisch Größe (inkl. Objektiv):
Mit 5-mm-Objektiv: 22,6 mm × 22,6 mm × 50 mm (Linsenaußendurchmesser Φ37 mm)
Mit 10-mm-Objektiv: 22,6 mm × 22,6 mm × 45,3 mm (Linsenaußendurchmesser Φ33 mm)
Mit 12-mm-Objektiv: 22,6 mm × 22,6 mm × 34,5 mm (Linsenaußendurchmesser Φ26,6 mm)
Mit 17-mm-Objektiv: 22,6 mm × 22,6 mm × 35,4 mm (Linsenaußendurchmesser Φ27 mm)
Mit 25-mm-Objektiv: 22,6 mm × 22,6 mm × 44,2 mm (Linsenaußendurchmesser Φ33 mm)
Mit 35-mm-Objektiv: 22,6 mm × 22,6 mm × 50,9 mm (Linsenaußendurchmesser Φ43,2 mm)
Gewicht (inkl. Objektiv):
85,5 ± 4,5 g (mit 5-mm-Objektiv)
70,5 ± 3,6 g (mit 10-mm-Objektiv)
35,7 ± 2 g (mit 12-mm-Objektiv)
40,7 ± 2,1 g (mit 17-mm-Objektiv)
71,0 ± 3,6 g (mit 25-mm-Objektiv)
110 ± 5,5 g (mit 35-mm-Objektiv)
Umweltanpassungsfähigkeit Betriebstemperatur: -40℃~+70℃
Lagertemperatur: -45℃~+85℃
Luftfeuchtigkeit: 5 % ~ 95 %, nicht kondensierend
Vibration: 5,35 g, Zufallsvibration, 3-Achsen
Schlag: Halbe Sinuswelle, 40 g/11 ms, Schlagrichtung X-Achse, 3-mal
Zertifizierung: ROHS2.0/REACH
Optische Linse Athermischer Fixfokus: 5/10/12/17/25/35 mm
Industrielle Anwendungen
Das Wärmebildmodul iTL1208 kann in großem Umfang in den Bereichen Waldbrandbekämpfung, Energiewartung, Photovoltaik-Inspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Unsere Vorteile
  • Reichhaltige Produktvielfalt
    Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
  • Hervorragende Leistung
    Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umweltherausforderungen.
  • Einfache Integration
    Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
Was ist der Vorteil der Infrarot-Wärmebildkamera?
  • Sehen Sie durch völlige Dunkelheit
  • Identifizierung unter Tarnung
  • Erkennung über große Entfernungen
  • Erkennung der Wärmeverteilung
  • Berührungslose Temperaturmessung
  • Berufsbewusstsein
  • Und so weiter
Was ist thermische Empfindlichkeit?
Die thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter für die Bewertung von Mittelwellen- (MWIR) und Langwellen-Wärmebildkameras (LWIR). Sie steht in direktem Zusammenhang mit der von der Wärmebildkamera gemessenen Klarheit. Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird. Je kleiner der Wert der thermischen Empfindlichkeit ist, desto höher ist die Empfindlichkeit und desto klarer ist das Bild.
Was ist der Unterschied zwischen Wafer-Level-Paket, Keramikpaket und Metallpaket?
Ungekühlte Infrarotdetektoren werden derzeit in Metallverpackungen, Keramikverpackungen und Wafer-Level-Verpackungen unterteilt. Metallverpackungen sind die früheste und beste unter den drei Hauptverpackungsformen; Verpackungen auf Wafer-Ebene sind für die Massenproduktion geeignet; und die Keramikverpackung wird auf dem speziellen Markt für zivile Produkte stärker bevorzugt.
