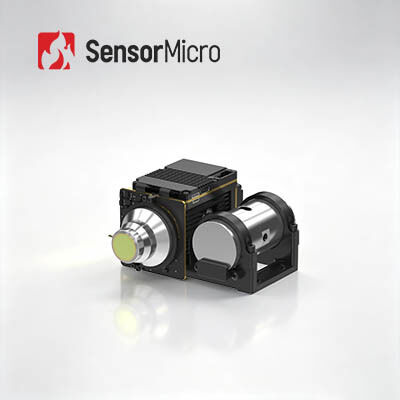

MWIR-gekühltes Wärmemodul mit Auflösung 1280x1024 und kontinuierlichem Zoomobjektiv 15~300mm/F4 mit HOT-Technologie

  • MWIR Cooled Thermal Module with 1280x1024 Resolution and Continuous Zoom Lens 15~300mm/F4 Featuring HOT Technology
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1210HMF
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Hohe Auflösung 1280x1024 Pixelabstand 10μm
Bildrate 50Hz NETD 20mK(F2); 25mK(F4)
Größe 101×101×54mm Spektralbereich 3,7–4,8 μm MW
Hervorheben

Abgekühltes thermisches Modul 1280x1024

,

750mm Linse abgekühltes thermisches Modul

,

MWIR-Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
MWIR-gekühlte Wärmemodule 1280x1024 mit kontinuierlichem Zoomobjektiv 15~300mm/F4
Produktübersicht

Der GAVIN GC1210HMF Infrarotkamera-Kern verfügt über einen 1280×1024/10μm High Operating Temperature (HOT) Mid-Wave Infrarot (MWIR) gekühlten Detektor.Es bietet ein Drittel kleinere Pixel Pitch und viermal höhere Auflösung ArrayIn Kombination mit fortschrittlichen Bildverarbeitungsalgorithmen liefert es hochauflösende,Fein detaillierte Infrarotbilder mit Megapixel-Auflösung.

Der GAVIN GC1210HMF Infrarotkamera-Kern, der mit HOT-Technologie betrieben wird, verbessert die SWaP-Leistung erheblich, indem er eine kompakte Größe, ein leichtes Design und einen geringen Stromverbrauch bietet.Dies macht es zu einer idealen Lösung für Infrarotsysteme mit hoher Reichweite mit strengen Raum- und Integrationsanforderungen..

Hauptmerkmale
  • Megapixel-Bildgebung, überlegene Qualität
    • Entwickelt auf Basis eines 1280×1024/10μm HOT MWIR-gekühlten Infrarotdetektors mit hoher Auflösung und empfindlicher Bildqualität
    • Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen wie DRC, 2D/3D-Rauschreduktion und EE-Kantenverbesserung für eine klarere Bildgebung
  • HOT-Technologie für die ultimative SWaP-Optimierung
    • Unterstützt den Hochtemperaturbetrieb bei 150 K, mit einer Abkühlzeit ≤4min
    • Kompakte Abmessungen bis 101×101×54mm, leichtes Gewicht von nur 570g
  • Rich Interfaces, einfache Integration
    • Unterstützt Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/Optische Glasfaserausgänge
    • Flexible Ausgabe von RAW/YUV-Bilddaten
Produktspezifikationen
Modell GAVIN GC1210HMF HOT MWIR gekühlte Infrarotkamera
Indikatoren
Entschließung 1280 × 1024
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2)
25mK ((F4)
Bildverarbeitung
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Elektrische Eigenschaften
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch ((23°C) ≤ 8 W
Kühlzeit ((23°C) ≤4min
Größe ((mm) 101 × 101 × 54
Gewicht ((g) ≤ 570
Betriebstemperatur -40°C bis +71°C
Optische Linsen
Optionen für Objektive Festfokus: 15 mm/F2
Kontinuierliche Vergrößerung: 15~300mm/F4
Industrieanwendungen

Das GAVIN GC1210HMF thermische Infrarotkameramodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast,und andere fortgeschrittene Bildgebungsanwendungen.

Standardisierter Dienst
  • Vollständige Unterlagen:Produkthandbücher, Einrichtungsleitfäden und Auswahlreferenzen
  • Entwicklung und Testhilfe:Integralproben, Leistungsbewertung und Parameterprüfung
  • Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration
  • Ferntechnischer Support:24/7 Support mit schneller Reaktion und rechtzeitiger Lösung
  • Gewährleistung:Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung
Häufig gestellte Fragen
Was ist Wärmeempfindlichkeit?

Die Wärmeempfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein wichtiger Parameter für die Bewertung von Wärmebildkameras mit mittlerer Welle (MWIR) und langer Welle (LWIR).Es hängt direkt mit der durch den Wärmebildgerät gemessenen Klarheit zusammen.Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in MilliKelvin (mK) gemessen wird.je höher die Empfindlichkeit und je klarer das Bild.

Was ist SWaP3?

SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.

Was ist DRI?

DRI bezieht sich in der Regel auf die Detektions-, Erkennungs- und Identifikationsdistanz eines Wärmebildsystems.

Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?

Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.Es basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren werden häufig in tragbaren/handhelden/mobilen Geräten verwendet.Kühlte IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die von einem Kryokühler unterstützt wird.Sie sind viel größer, teurer und weniger zuverlässig als ungekühlte Sensoren, hauptsächlich aufgrund der komplexen Kühlsysteme, die sie erfordern.Die gekühlten Systeme sind unglaublich empfindlich und arbeiten normalerweise mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen..
