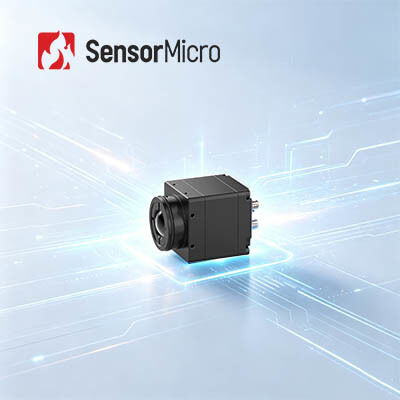

Keramisches Paket Nichtgekühlte LWIR-Kernkamera mit 384x288 Auflösung und 12μm Pixel Pitch

  • Ceramic Package Uncooled LWIR Thermal Camera Core with 384x288 Resolution and 12μm Pixel Pitch
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 Pixelabstand 12μm
Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C Spektralbereich 8~14μm
NETD ≤ 30mK Bildrate 50Hz
Hervorheben

Keramikgehäuse-Wärmekamera-Kern

,

Kern der Wärmekamera-12uM

,

Ungekühlter thermischer Kern LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Keramikgehäuse, ungekühlter LWIR-Wärmebildkamerakern, 384 x 288, 12 μm
Keramikgehäuse, ungekühlter LWIR 384 x 288 12 μm Wärmebildkamerakern
Das iSE412-Wärmekameramodul nutzt einen 384 x 288/12 μm großen Infrarotdetektor mit Keramikgehäuse. Keramikverpackungen stellen die fortschrittlichste derzeit verfügbare Verpackungstechnologie dar und ermöglichen eine erhebliche Reduzierung der Detektorgröße, des Gewichts und des Stromverbrauchs.
Durch die Integration der Infrarot-Detektortechnologie mit Keramikgehäuse liefert das iSE412-Wärmemodul außergewöhnlich klare und scharfe Bilder. Das Produkt verfügt über verbesserte Superauflösungsalgorithmen und umfassende interaktive Funktionen, einschließlich Bild-in-Bild-Anzeige und anpassbarem OSD, zusammen mit einem optimierten Energiesparmodus und einer Ein-Klick-Kalibrierungsfunktion. Mit seinem ultrakompakten Formfaktor und minimalem Gewicht erzielt es Durchbrüche bei Miniaturisierung und Tragbarkeit bei gleichzeitiger Beibehaltung der Bildstabilität. Es ist hochkompatibel mit zahlreichen optischen und elektronischen Zubehörteilen und unterstützt die kundenspezifische Entwicklung für neue Anwendungen in den Bereichen intelligente Bildverarbeitung, intelligente Sicherheit, Feuerlöschausrüstung und Verbraucherthermoelektronik.
Hauptmerkmale
Verschlussloses Design für flüssigeres Sehen
  • Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig vorkommen
  • Der geräuschlose Betrieb gewährleistet eine diskrete Nutzung ohne mechanische Geräusche
Kompakt und leicht, flexibel für die Integration
  • Gesamtsystemabmessungen nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g
  • Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration
Funktionsreiche, nahtlose Integration
  • Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays
  • Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
Modell
iSE412
IR-Detektor-Anzeigen
Empfindliches Material
VOx
Auflösung
384×288
Pixelgröße
12μm
Spektrale Reaktion
8μm ~ 14μm
Typisches NETD
≤30 mK
Bildverarbeitung
Effektive Pixel
384×288
Digitale Bildrate
50Hz
Startzeit
6s
Digitales Video
YUV420/YUV422/RGB888/RAW
Bildalgorithmus
NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss
Unterstützt
Bildanzeige
10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung
Horizontal/Vertikal/Diagonal
Digitaler Zoom
1x/2x/4x/8x
Bildhelligkeit
Automatisch/manuell
Bildkontrast
Automatisch/manuell
Kompensationsmodus
Handbuch
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle
TTL-232/USB2.0
Digitale Videoschnittstelle
DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten
USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung
2,7 V ~ 5,3 V
Typischer Stromverbrauch
0,8 W bei 50 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm)
25,4×25,4×22,7
φ36×24,3
Gewicht des bloßen Kerns (g)
26±1,5
28±1,5
Optische Linse
Athermischer Fixfokus: 4,9/9,1/13/19 mm
Fester Fokus athermisch: 25 mm/35 mm
Verschlusskomponenten
Optional
Vibration
5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen
Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
1500 g bei 0,4 ms
Schutzstufe
IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur
-40℃~+70℃
Lagertemperatur
-45℃~+85℃
Luftfeuchtigkeit
5 % ~ 95 %, nicht kondensierend
Zertifizierung
ROHS2.0/REACH
Industrielle Anwendungen
Das iSE412-Wärmebildmodul wird in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.
Produktvorteile
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Reichhaltige Produktvielfalt
Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
Hervorragende Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.
Einfache Integration
Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamerakerne eingesetzt werden?
GST-Infrarotdetektoren/Wärmebildkamerakerne werden häufig in vielen Branchen eingesetzt, wie zum Beispiel:
  • Thermografie:Energiewartung, maschinelle Bildverarbeitung, Gebäude-HLK, metallurgische Petrochemie, vorausschauende Wartung, Epidemieprävention
  • Sicherheit und Überwachung:Sichere Stadt, Infrastrukturüberwachung, Grenzsicherheit, Seefahrt, Bergbausicherheit
  • Brandbekämpfung und Rettung:Waldbrandverhütung, Brandverhütung, Suche und Rettung
  • Nutzlast der UAVs:Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfungsanwendung, Tierbeobachtung
  • Persönliche Vision:Outdoor-Freizeit, Tierbeobachtung, Durchsetzungspatrouille
  • ADAS:Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
  • AIoT:Smart Home, Intelligente Hardware, Smart Care, Roboter
  • Andere:Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Weidewirtschaft, wissenschaftliche Forschung
