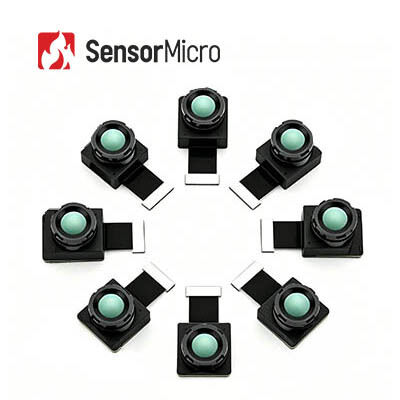

Ungekühltes Wärmebildmodul mit einer Auflösung von 256 x 192 und einem Pixelabstand von 12 μm für Sicherheit und Thermografie

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Temperaturmessbereich -20℃~+550℃
Spektralbereich 8~14μm Pixelabstand 12μm
Fokusmodus Konzentrieren Sie sich frei Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Hervorheben

Ungekühltes Wärmebildgebungs-Modul 256x192

,

Überwachungskamera-ungekühltes Wärmebildgebungs-Modul

,

Neigungs-Wärmekamera-Kern des Pixel-12uM
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes Wärmebildmodul 256 x 192/12 μm für Überwachungskameras
Produktübersicht
TIMO212 umfasst einen außergewöhnlich kleinen 256 x 192/12 μm großen Wafer-Level-Package (WLP)-Infrarotdetektor, der das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14 μm erfasst.
Aufgrund seines vollständig optimierten SWaP-C kann das Wärmebildkameramodul TIMO212 in Infrarotkameras mit strengen Anforderungen an Größe und Gewicht integriert werden.
Das Wärmekameramodul TIMO212 wird häufig in den Bereichen Sicherheitsüberwachung, Thermografie, tragbare Geräte, Fahrzeugelektronik, Smart Home und Erkennung von Lebewesen eingesetzt.
Hauptmerkmale
  • Ultraminiaturmodul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + mikroelektromagnetischer Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das grundlegende Wärmebildfunktionen bei maximaler Kosteneffizienz ermöglicht
    • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Flexible optische Optionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen verfügbar, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2 °C; unterstützt sowohl regionale als auch vollständige Temperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt die DVP-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entspricht den Umweltstandards RoHS 2.0
Produktspezifikationen
Modell TIMO212
Auflösung 256×192
Pixelgröße 12μm
Spektrale Reaktion 8-14μm
Fokusmodus Konzentrieren Sie sich frei
Objektiv (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm
Gewicht (g) 5,1 ± 0,4 | 4,4 ± 0,4 | 2±0,2 | 4,8 ± 0,4
Größe (mm, ohne FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Anzahl der PINs 40PIN
Ausgabedaten 14bit Raw
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Temperaturmessbereich -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Betriebstemperatur -20℃~+60℃
Luftfeuchtigkeit 5 % ~ 85 %
Lagertemperatur -45℃~+85℃
Zertifizierung RoHS 2.0 / REACH
Industrielle Anwendungen
Das Wärmebildmodul TIMO212 wird in den Bereichen Sicherheitsüberwachung, Thermografie, tragbare Geräte, Fahrzeugelektronik, Smart Home und Erkennung von Lebewesen eingesetzt.
Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar – sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur Gewährleistung einer schnellen Lieferung – drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Wie wählt man die richtige Auflösung des Infrarotdetektors?
Dies hängt von den tatsächlichen Anforderungen und Anwendungen Ihrer Produkte ab, und auch der Preis ist ein Faktor, der berücksichtigt werden muss. Wenn die Bildqualität nicht entscheidend ist, können Sie Infrarotdetektoren mit niedrigerer Auflösung wählen, z. B. 120 x 90, 256 x 192 oder 400 x 300. Wenn Sie für spezielle Zwecke wie Fernüberwachung sehr klare Bilder benötigen, können Sie sich für hochauflösende Infrarotdetektoren mit einer Auflösung von 1280 x 1024 entscheiden.
Wie wählt man die richtige Pseudofarbe für die Wärmebildaufnahme aus?
  • Grauweiß eignet sich besser für Ziele mit geringen Temperaturunterschieden
  • Rot und Blau eignen sich besser für Szenen, in denen Problempunkte gefunden werden müssen
  • Eisenrot ist die Standardfarbpalette der Energiewirtschaft
Hinweis: Unabhängig davon, welche Palette Sie wählen, ändern sich die thermischen Temperaturmessungen nicht.
Wie wählt man ein geeignetes Infrarot-Wärmebildkameraobjektiv aus?
  • Ein Standardobjektiv kann normale Ziele bei entsprechender Entfernung treffen
  • Teleobjektive eignen sich für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen
  • Ein Weitwinkelobjektiv eignet sich besser, um aus nächster Nähe mehr Details von Objekten zu erkennen
  • Makroobjektive eignen sich für die Betrachtung sehr kleiner Ziele aus nächster Nähe, wie z. B. Chip-Schaltkreise
