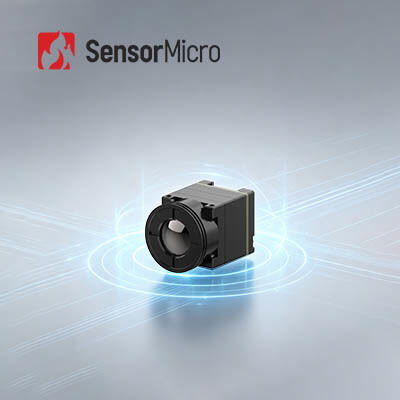

Wärmebildmodul mit einer Auflösung von 640 x 512, extrem geringem Stromverbrauch und kompakter Größe für tragbare Geräte
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | Temperaturgenauigkeit | ±3℃ oder ±3% |
|---|---|---|---|
| Typisches NETD | ≤40 mK | Temperaturbereich | -20℃~+550℃ (anpassbar) |
| Spektralbereich | 8~14μm | Größe | 25,4×25,4×27,4 (mit 9,1-mm-Objektiv) |
| Hervorheben | Modul der Wärmebildgebungs-650x512,Uav-Nutzlasten-Wärmebildgebungs-Modul,Integrierte Brummen-Wärmekamera |
||
Produkt-Beschreibung
650x512 Wärmebildmodul in tragbare Nachtsichtgeräte integriert
Produktübersicht
Der für tragbare Wärmebildgeräte entwickelte Infrarotkamera-Kern iTL612 PLUS zeichnet sich durch extreme SWaP-Optimierung aus.2 mm und einem ultraleichen Gewicht von 13Der branchenführende ultra-niedrige Stromverbrauch von 0,65 W verringert den Energieverbrauch der Geräte effektiv.Unterstützung des langfristigen Betriebs. Trotz seiner kompakten Größe verwendet er den hochdrehenden Detektor ApexCore 640×512/12μm und verbesserte Bildgebungsalgorithmen, wobei die hohe thermische Empfindlichkeit ≤25mK und die ultraklare Bildqualität beibehalten werden.Sein hoch integriertes Design und seine hohe Kompatibilität machen ihn zum idealen Kernkomponenten für leichte Wärmebildsysteme, tragbare Nachtsichtgeräte und miniaturisierte Detektionsgeräte.
Hauptmerkmale
Unübertroffene Leichtigkeit und minimale Belastung
- Ultra-Miniatur Größe: 17,3 × 17,3 × 24,2 mm (einschließlich 9,1 mm Linse)
- Ultra-Leichtgewicht: 13,7 ± 0,5 g (einschließlich 9,1 mm-Objektiv)
- Ultra-niedriger Stromverbrauch: bis zu 0,65 W
Angetrieben von ApexCore, empfindlicher und klarer
- Entwickelt auf Basis des ApexCore-Infrarotdetektors der nächsten Generation mit einer thermischen Empfindlichkeit von ≤ 25 mK
- Verbessert mit Bildverarbeitungsalgorithmen der nächsten Generation für eine klarere Bildgebung
Einfache Entwicklung und nahtlose Integration
- Mehrere Objektivoptionen für verschiedene Anwendungsszenarien
- Unterstützt mehrere Bild-Ausgabe-Schnittstellen: DVP8, LVDS, MIPI, USB 2.0, und BT.656
- RAW/YUV/Matrix-TEMP-Daten-Ausgabe mit serieller Portsteuerung
Produktspezifikationen
| Modell | Einheit für die Überwachung der Sicherheit |
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 25mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30 Hz/50 Hz |
| Startzeit | ≤ 6 Sekunden |
| Digitales Video | RAW/YUV/Matrix-TEMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 (Schwarz heiß/Weiß heiß/Pseudokolor) |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 30Pin_HRS Schnittstelle: DF40C-30DP-0.4V ((51) |
| MIPI-Außenschnittstelle | 34Pin_Panasonic-Anschlussoberfläche: AXE634124 |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4.2-5.5V |
| Typischer Stromverbrauch | 0.65W |
| Mechanische | |
| Größe (einschließlich Linse) | 17.3×17.3×24.2 (9.1mm-Objektiv) 17.3×17.3×30.2 (13mm-Objektiv) 17.3×17.3×38 (24mm-Objektiv) 17.3×17.3×54 (45mm-Objektiv) |
| Gewicht (einschließlich Linse) | 13.7±0,5 g (9,1 mm-Objektiv) 17.9±0,5g (13mm-Objektiv) 27.3±0,5 g (24mm-Objektiv) 51±0,5 g (45mm-Linse) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35g, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 30 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Festfokus Athermal: 9.1/13/24/45mm |
Industrieanwendungen
Der Kern der iTL612 PLUS-Wärmekamera kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte und mehr eingesetzt werden.
Integrationslösungen
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Unsere Vorteile
- Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
- Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
- Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarot-Wärmebilder sind eine Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.
2- Wofür kann Infrarotbildgebung verwendet werden?
- Nachtsicht
- Suche und Rettung
- Nichtzerstörende Prüfung
- Epidemieprävention
- Thermographie
- Sicherheit und Überwachung
- Brandbekämpfung
3Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
