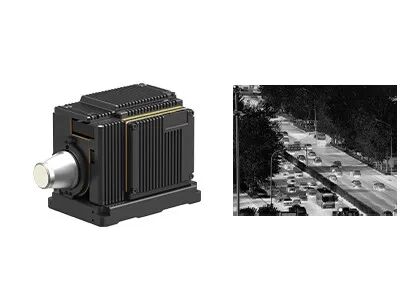

Ultra klares 1280x1024 12μm kühlte thermisches Modul für lange Strecken-Überwachung ab
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN1212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Spektralbereich | 3,7–4,8 μm (MW) | Verwendet für | Überwachungskamera |
|---|---|---|---|
| Auflösung | 1280x1024/12μm | Größe | 165x86x107mm |
| Hohe Empfindlichkeit | NETD≤20mK | Bildrate | 50Hz/100Hz |
| Hervorheben | 1280x1024 kühlte thermisches Modul ab,Ultra klares 12um kühlte thermisches Modul ab,Thermische Überwachungskamera RS422 |
||
Produkt-Beschreibung
Kühltes Wärmebildmodul für Wärmeschutzkameras
Ultraclear 1280x1024 12μm gekühltes Wärmemodul für die Fernüberwachung
Beschreibung des Produkts
Das hochauflösende Wärmekamera-Modul GAVIN1212 integriert den großflächigen 1280x1024 / 12μm MWIR-gekühlten Infrarotdetektor mit dem Detektordewar-Cooler (ddc) im Inneren.
Das hochauflösende Wärmemodul verwendet verschiedene intelligente Bildverarbeitungsalgorithmen, z. B. Nicht-Einheitlichkeitskorrektur, automatische Verstärkungskontrolle und andere, um eine gute Wärmebildqualität zu gewährleisten.Mit reichhaltigen SchnittstellenDas Modul ermöglicht dem Endbenutzer eine schnelle Integration. Dieses Infrarotmodul unterstützt eine 24-Stunden-Überwachung.Es kann auf Plattformen wie Sicherheitskameras montiert werden., Flugkapseln, Fahrzeugturmen usw.
Hauptmerkmale
- Erfüllung der Bedürfnisse der Langstreckenerkennung
- Hohe Empfindlichkeit, NETD≤20mK
- Weites Sichtfeld, Auflösung bis 1280x1024
- Einfache Integration in das System
- DVP/Cameralink-Schnittstelle, RAW/YUV-Ausgabe
- Es gibt eine Vielzahl von kontinuierlichen optischen Zoolinsen
Produktspezifikationen
| Modell | GAVIN1212 |
| Leistung des IR-Detektors | |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kryo-Kühler | Für die Berechnung der Leistung |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Kühlzeit ((20°C) | ≤8min |
| NETD (20°C) | ≤ 20mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/100 Hz |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | ×1/×2/×4 |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | J30JZ 25-Pin; HDMI-Spezial-Ausgabeoberfläche |
| Analogvideo | / |
| Digitales Video | HDMI-Ausgang: Cameralink-Ausgang: 16 Bit RAW/YUV |
| Synchronisierung | Bild synchronisiert: RS422 |
| Kommunikation | RS422, 115200 Bps |
| Stromversorgung | 24V±1V |
| Stabiler Stromverbrauch | 16 W |
| Abmessungen (mm) | 165x86x107 |
| Gewicht | ≤ 1600 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
| Optische Linsen | |
| Optionale Linse | Kontinuierliche Vergrößerung: 37,5 ~ 750 mm/F4 Festvergrößerung: 19 mm/F2; 40 mm/F2; 240 mm/F2 |
Industrieanwendungen
Das thermische Infrarotkameramodul GAVIN1212 eignet sich für das Langstreckenüberwachungssystem und komplexe Umgebungen, wie z. B. kaum besiedelte Gebiete, 24/7 All-Weather-Überwachung,Wetterbedingungen.
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarotthermische Bildgebung ist eine Methode, bei der Infrarotstrahlung und Wärmeenergie verwendet werden, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu erstellen,oder erhalten Temperaturinformationen der Objekte, auch bei schlechter Sicht.
2Wie funktioniert Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert sich die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
