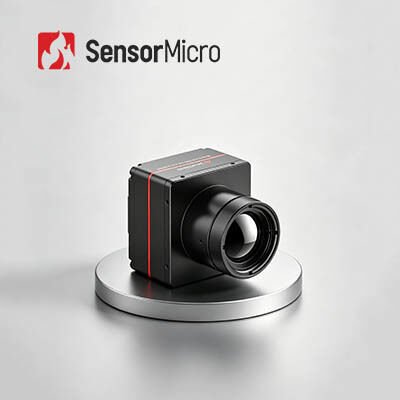

Ungekühlte HD LWIR 1280x1024 Wärmebildkamera-Modul mit shutterlosem Design für hochauflösende Bildgebung

  • Uncooled HD LWIR 1280x1024 Thermal Camera Module with Shutterless Design for High Resolution Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD ≤30mK
Bildrate 25Hz/30Hz/50Hz Spektralbereich 8~14μm
Digitaler Zoom 1X/2X/4X/8X Versorgungsspannung 2,7 V ~ 5,3 V
Hervorheben

Modul der Wärmekamera-1280x1024

,

Ungekühltes LWIR-Wärmekamera-Modul

,

Ungekühltes LWIR-Wärmebildgebungs-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühlter HD LWIR 1280x1024/12µm Wärmebildkamera-Modul für Wärmebild-Sicherheitskameras
Produktübersicht

Entwickelt auf Basis eines ungekühlten Infrarotdetektors mit 1280×1024/12µm bietet dieser Megapixel-Wärmebildkamera-Kern ein breiteres Sichtfeld, eine größere Erfassungsdistanz und detailliertere Zielbilder als allgemeine Produkte. Mit einem shutterlosen Design werden Bildruckeln und Rauschprobleme, die häufig bei der Beobachtung auftreten, effektiv vermieden.

Der iSE1212 unterstützt Super-Resolution-Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, elektronischen Zoom und weitere Funktionen. Mit einer Vielzahl von Videoschnittstellen und Objektiven für eine einfache Integration bietet er ein erstklassiges Bilderlebnis für High-End-Infrarotanwendungen.

Hauptmerkmale
  • Hochauflösende Bilder mit flüssigen visuellen Darstellungen - Liefert Megapixel-Wärmebilder mit flüssiger, verzögerungsfreier Leistung. Breiteres Sichtfeld, größerer Winkelbereich, größere Erfassungsreichweite und verbesserte Details.
  • Shutterloser Betrieb für geräuschlose Leistung - Keine Shutter-Kalibrierung während des Gebrauchs erforderlich, wodurch das bei herkömmlichen Designs übliche Bildruckeln vermieden wird. Der geräuschlose Betrieb hilft, die Entdeckung durch Ziele zu vermeiden.
  • Funktionsreich und integrationsfreundlich - Unterstützt Super-Resolution-Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer breiten Palette von optischen Objektiven und Erweiterungskomponenten, was eine einfache Sekundärentwicklung und flexible Systemintegration ermöglicht.
Produktspezifikationen
Modell iSE1212
IR-Detektor-Indikatoren
Sensitives Material VOx
Auflösung 1280×1024
Pixelgröße 12µm
Spektrale Antwort 8µm ~ 14µm
Typische NETD ≤30mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Shutterlos Unterstützt
Bildanzeige 10 Typen (Weiß heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz heiß)
Bildausrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Auto/Manuell
Bildkontrast Auto/Manuell
Kompensationsmodus Manuell
Fadenkreuz Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tasten ≥4 (Tastenfunktionen anpassbar)
OLED-Ansteuerung Unterstützt I2C, 16bit/24bit Parallelport, datavalid und andere Anzeigesignale. Direkte Ansteuerung von Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. Unterstützt MIPI-Display-Signale und kann den IBOE VX039FHP-NH4 Bildschirm direkt ansteuern.
PC-Software Computer-Software - Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 50pin: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle Versorgungsspannung: 2,7V~5,3V
Typischer Stromverbrauch 1,2W@25Hz@23±3℃
Mechanisch/Objektiv
Größe des nackten Kerns (mm) 38×39×28 | 68×69×30.2
Gewicht des nackten Kerns (g) 65±3 | 88,5±3
Optisches Objektiv Festfokus-Athermal: 14mm/19mm/25mm/35mm | Festfokus-Athermal: 50mm/100mm
Motorisiertes Objektiv: 75mm/100mm/150mm
Kontinuierlicher Zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Shutter-Komponenten Optional
Schutzart IP67 (Frontlinse)
Umweltverträglichkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration 5,35g, Zufallsvibration, 3-Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung X-Achse, 3 Mal | 500g@1ms
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das iSE1212 Wärmebildmodul wird in vielen Branchen eingesetzt, wie z. B. industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelle Bildverarbeitung und Unterhaltungselektronik.

Häufig gestellte Fragen
Warum ist Wärmebildtechnologie in der Nachtsicht beliebt?

In der Nachtsichtindustrie hat die Wärmebildtechnik herausragende Vorteile bei großer Reichweite, Tarnung und Widerstandsfähigkeit gegenüber rauen Bildumgebungen.

Was sind die Vorteile der Infrarot-Wärmebildtechnik im Fahrzeug-Vision-System?

Das Infrarot-Wärmebild-Fahrzeug-Vision-System ist eine Art ADAS-System (Advanced Driving Assistance System), das die Infrarotstrahlung des Ziels in ein für das bloße Auge sichtbares Infrarotbild umwandelt. Die Infrarotstrahlung des Objekts findet ständig statt und wird nicht von externen Wetterfaktoren beeinflusst. Daher wird das durch Wärmebildtechnik unterstützte On-Board-Vision-System nicht durch Wetterbedingungen wie Nacht, Regen, Schnee, Nebel, Sand und Staub beeinträchtigt und kann den ganzen Tag über klare Straßenbilder vor dem Fahrzeug liefern und auch Blendungsstörungen bei Gegenverkehr vermeiden.
