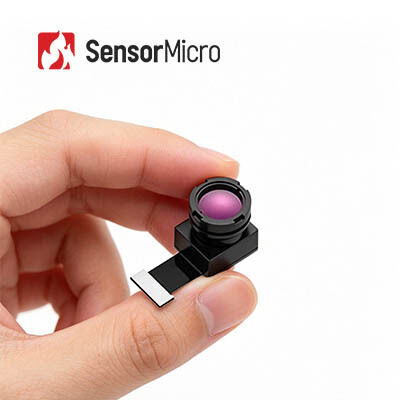

Ungekühltes LWIR-Infrarot-Wärmemodul mit einer Auflösung von 256 x 192 und einem Pixelabstand von 12 μm für einen Spektralbereich von 8 bis 14 μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz Auflösung 256x192
Ausgabedaten 14bit Roh Spektralbereich 8~14μm
Pixelabstand 12μm Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Hervorheben

Ungekühltes thermisches Infrarotmodul LWIR

,

Thermisches Infrarotmodul ILC212

,

Wärmekamera-Kern der Sicherheits-256x192
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR-Infrarot-Wärmemodul 256 x 192 für Sicherheits-Wärmebildkameras
Ungekühltes LWIR 256x192 / 12 μm Infrarot-Wärmemodul für Sicherheits-Wärmekameras

Das ungekühlte IR-Bildgebungsmodul TIMO212 integriert den 256 x 192/12 μm großen Focal-Plane-Array-Wafer-Level-Package (WLP)-Infrarotdetektor und kann das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14 μm erfassen.

Das Wärmekameramodul TIMO212 ist auf vollständig optimiertes SWaP-C ausgerichtet und wurde speziell für Kunden entwickelt, die im Bereich Sicherheit und Überwachung strenge Anforderungen an Größe, Gewicht und Kosten stellen. Aufgrund seiner Miniaturgröße, seines geringen Gewichts und seines sehr niedrigen Preises erfüllt der TIMO212-Thermalkern die niedrigen Preisanforderungen der Kunden in hohem Maße und verkürzt Entwicklungszeit und -kosten.

Der TIMO212 eignet sich sehr gut für die Integration in Anwendungen wie Smart Security, AoT, Nachtbeobachtung, Instrumente und Messgeräte sowie maschinelle Bildverarbeitung.

Hauptmerkmale
  • Ultraminiaturmodul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + mikroelektromagnetischer Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das grundlegende Wärmebildfunktionen bei maximaler Kosteneffizienz ermöglicht
    • Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
  • Flexible optische Optionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen verfügbar, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2 °C; unterstützt sowohl regionale als auch vollständige Temperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt die DVP-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entspricht den Umweltstandards RoHS 2.0
Produktspezifikationen
Modell TIMO212
Auflösung 256×192
Pixelgröße 12μm
Spektrale Reaktion 8-14μm
Fokusmodus Konzentrieren Sie sich frei
Objektiv (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm
Gewicht (g) 5,1 ± 0,4 | 4,4 ± 0,4 | 2±0,2 | 4,8 ± 0,4
Größe (mm, ohne FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Anzahl der PINs 40PIN
Ausgabedaten 14bit Raw
Bildrate Thermografie: 25 Hz, Bildgebung: 50 Hz
Temperaturmessbereich -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Genauigkeit der Temperaturmessung Größerer Wert von ±2℃ / ±2%
Betriebstemperatur -20℃~+60℃
Luftfeuchtigkeit 5 % ~ 85 %
Lagertemperatur -45℃~+85℃
Zertifizierung RoHS 2.0 / Reichweite
Industrielle Anwendungen

Das Wärmebildmodul iLC212 wird in den Bereichen intelligente Sicherheit, AoT, Nachtbeobachtung, Instrumente und Messgeräte, maschinelle Bildverarbeitung usw. eingesetzt.

Produktvorteile
  • Vielfältiges Produktportfolio:Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
  • Reichhaltige Produktvielfalt:Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
  • Hervorragende Leistung:Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.
  • Einfache Integration:Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
  • Was ist Infrarot-Wärmebildtechnik?
    Bei der Infrarot-Wärmebildgebung handelt es sich um eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder mit Temperaturverteilung der Zieloberfläche um. Unterschiedliche Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken.
  • Wofür kann Infrarotbildgebung eingesetzt werden?
    Nachtsicht, Suche und Rettung, zerstörungsfreie Prüfung, Epidemieprävention, Thermografie, Sicherheit und Überwachung, Brandbekämpfung und mehr.
  • Was ist ein Wärmebildmodul?
    Ein Wärmebildmodul besteht normalerweise aus einem Infrarotdetektor, einer Infrarotlinse und Hardwareelektronik mit eingebetteter Software und Algorithmen. Es handelt sich um die Mindesteinheit eines Wärmebildgeräts.
