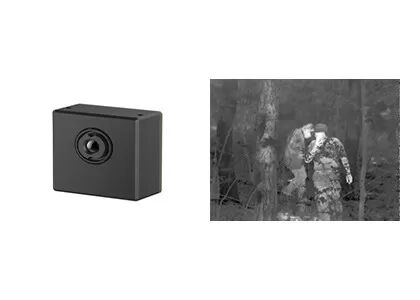

iLC212 Ungekühlter LWIR Infrarot-Wärmemodul 256x192 für Sicherheits-Wärmebildkamera
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iLC212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| Hervorheben | Ungekühltes thermisches Infrarotmodul LWIR,Thermisches Infrarotmodul ILC212,Wärmekamera-Kern der Sicherheits-256x192 |
||
Produkt-Beschreibung
iLC212 Wärmeschutzkameramodul
iLC212 Ungekühltes LWIR 256x192 / 12μm Infrarot-Wärmemodul für Sicherheits-Wärmekamera
Beschreibung des Produkts
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Das iLC212-Wärmekameramodul ist für vollständig optimierte SWaP-C ausgelegt und speziell für Kunden mit strengen Anforderungen an die Größe entwickelt worden.Gewicht und Kosten im Bereich Sicherheit und ÜberwachungAufgrund seiner Miniaturgröße, seines leichten Gewichts und seines sehr niedrigen Preises erfüllt der thermische Kern iLC212 die niedrigen Preisforderungen der Kunden und verkürzt die Entwicklungszeit und die Kosten für sie.
Die iLC212 eignet sich sehr gut für die Integration in Überwachungskameras mit Weitwinkel- und Nahtemperaturmessung, wie versteckte Kameras, Digitalkameras, Kuppelkameras, Boxkameras usw.
Hauptmerkmale
- Vollständig optimierte SWaP-C-Anwendung
- Geeignet für verschiedene Sicherheits-Wärmekameras
- eine breite Palette von Anwendungen für Wärmebilder
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | iLC212 |
| Leistung des IR-Detektors | |
| Material | Vanadiumoxid, nicht gekühlt |
| Entschließung | 256 × 192 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Netto-Datenbank | ≤ 65mK@F1.0@25°C@50Hz |
| Bildverarbeitung | |
| Digitales Video | RAW/YUV/BT656; Unterstützung der USB2.0-Videoübertragung; Unterstützung der Temperaturmessung Parameterlinie |
| Digitale Bildrate | 25 Hz/30 Hz |
| Bildanzeige | Schwarz heiß/weiß heiß/Pseudokolor |
| Bildalgorithmus | Korrektur der Abweichungen (NUC) 3D-Bildlärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) EE-Verbesserung |
| Startzeit | ≤ 3 Sekunden |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, Temperaturmessbereich erweitern und anpassen |
| Temperaturmessgenauigkeit | ±3°C/±3% (der größere Wert) @23°C±5°C; die Temperaturmessdistanz beträgt 1,5 m |
| regionale Temperaturmessung | Unterstützt jede Temperaturmessung im Bereich, maximale, minimale und durchschnittliche Werte des Ausgangsbereichs |
| SDK | Windows / Linux-Version, Video-Stream-Analyse und Grautemperaturumwandlung erreichen |
| Elektrische Schnittstelle | |
| Außenoberfläche | 30pin_HRS-Anschluss Leistungsaufnahme Digitales Video Siehe auch Abschnitt 2.0 GPIO usw. |
| Kommunikation | Siehe auch Abschnitt 2.0 |
| Erweiterungskomponente | VPC-Vorstand |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Stromversorgung | |
| Stromversorgung | Gleichspannung 3,3 V ± 0,1 V |
| Machtverlust | Steady-State: 0,70 W/3,3 V @ 23 ± 3 °C |
| Materielles Eigentum | |
| Anschlüsse | Modell des externen Steckers: DF40C-30DP-0.4V (51), (HRS-Mann) Modell des Koppelanschlusses: DF40C (2.0)-30DS-0.4V (51), (HRS-Frau) |
| Größe | 21 mm × 21 mm × 12,8 mm (einschließlich 3,2-mm-Objektiv) |
| Gewicht | 8.9g±0,5g (einschließlich 3,2-mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schlag- und Schwingungsbeständigkeit | Schlag: halbe Sinuswelle, 40 g/11 ms, 3-Achse, 6-Richtung Vibration: 5,35 gms, 3 Achsen |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Linsen | |
| Optionale Linse | 3.2mm/F1.1, HFOV: 55,6±2,8°; Beschichtung: AR |
Industrieanwendungen
Das Thermal Imaging Modul iLC212 wird auf dem Gebiet der Sicherheit und Überwachung angewendet. Es ist geeignet, in die versteckte Kamera, die digitale Kamera, die Kuppelkamera, die Boxkamera usw. integriert zu werden.
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbares Infrarot-Wärmebild mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.
2- Wofür kann Infrarotbildgebung verwendet werden?
- Nachtsicht.
- Suche und Rettung
- Nicht zerstörerischer Test
-Epidemienprävention
-Thermographie
-Sicherheit und Überwachung
- Feuerwehr.
Ich...
3Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
