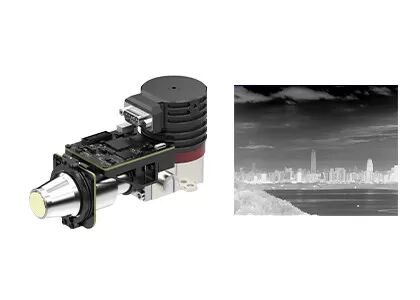

640x512 15 μm gekühlte Infrarotdetektor-Modulintegration

  • 640x512 15μm Cooled Infrared Detector Module Integration
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615A
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512/15μm NETD ≤ 17mK
Spektralbereich 3.7~4.8μm Größe 147x58,5x71mm
Hervorheben

15μm kühlte Infrarotdetektor ab

,

17mK kühlte Infrarotdetektor ab
Hinterlass eine Nachricht
Produkt-Beschreibung
Kühl-AD-Modul GAVIN615A


Der Beschleuniger für 640x512 / 15μm RS058 MCT MWIR gekühlte Infrarotdetektorintegration


Beschreibung des Produkts


Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS615A ist ein Mitglied der EYAS-Familie mit 640x512@15μm MWIR-gekühltem Detektor und RS058-Kryokühler integriert.


Das EYAS615A AD-Modul verfügt über Bildrate bis 120 Hz, Schnappschuss, ITR/IWR, Fenster, Anti-Blooming-Arbeitsmodi.Das Proximity-Board ist mit EYAS615A ausgestattet und bietet OEM-Kunden einen Beschleuniger für schnelle Akzeptanzprüfungen von Infrarotdetektoren., eine rasche Sekundärentwicklung von Modulen und Komplettprodukten auf Basis von gekühlten Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.


Hauptmerkmale


- Einfach zu entwickeln und zu integrieren

- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung

- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.

- 5 V Einzelversorgung

- Fähig, sich schnell bewegendes Ziel zu erfassen


Produktspezifikationen


Modell EYAS615A
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheit für die Bereitstellung
Spektralbereich 30,7 μm·4,8 μm MW
Kühlzeit (25°C) ≤ 6 Minuten
Optimales NETD (20°C) ≤ 17mK
Betriebsmodus
Bildrate 1~120Hz einstellbar
Betriebsmodus Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen
Elektrische Spezifikation
Standard-Außenschnittstelle QSH 60 Stift
Digitales Video Cameralink: Ausgabe 16 Bit Rohdaten
Synchronisierung CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation
Kommunikation Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Bildschirm: 5V
1 Kanal-Kryokühlgerät: 24 V
Stabiler Stromverbrauch 7W
Abmessungen (mm) 147 × 58,5 × 71
Gewicht ≤ 680 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro


Industrieanwendungen


Das EYAS615A-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.


640x512 15 μm gekühlte Infrarotdetektor-Modulintegration 0


Unternehmensprofil


SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren.Es ist bereit, Kunden auf der ganzen Welt mit leistungsstarken nicht gekühlten und gekühlten Wärmebilddetektoren zu versorgen und seine professionelle Anwendungserfahrung zu teilen.


SensorMicro liefert fortschrittliche Infrarotdetektoren, Kamera-Kerne und Module mit vielseitigen Formaten und Wellenbändern.Unsere Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen Anwendungen für Bildgebung und Sensorik der nächsten Generation in verschiedenen Branchen.


SensorenMikro-Detektoren sind in Thermographie, Sicherheit und Überwachung, persönlicher Sicht, Automobil- und Verbraucherinfrarotprodukten weit verbreitet.Die Produktionskapazität von SensorMicro ermöglicht es, die wachsende Nachfrage aller bestehenden und aufstrebenden Märkte zu decken..


Häufig gestellte Fragen


1Was ist Infrarot-Wärmebildgebung?

Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbares Infrarot-Wärmebild mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.


2- Wofür kann Infrarotbildgebung verwendet werden?

- Nachtsicht.

- Suche und Rettung

- Nicht zerstörerischer Test

-Epidemienprävention

-Thermographie

-Sicherheit und Überwachung

- Feuerwehr.

Ich...


3Was ist ein Wärmebildmodul?

Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
