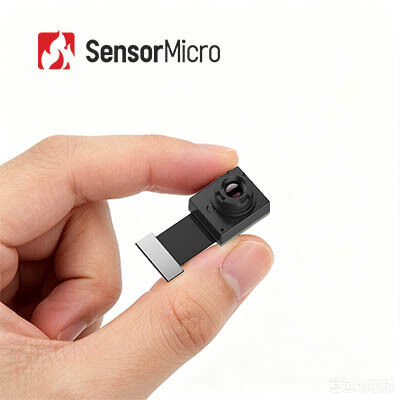

Ungekühltes LWIR-Wärmebildkameramodul 256x192 Auflösung 12μm Pixelhöhe für Überwachungssicherheit

  • Uncooled LWIR Thermal Imaging Camera Module 256x192 Resolution 12μm Pixel Pitch for Surveillance Security
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TIMO212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 256x192 Temperaturmessbereich -20℃~+550℃
Spektralbereich 8~14μm Pixelabstand 12μm
Lagertemperatur -45℃~+85℃ Bildrate Größerer Wert von ±2℃ / ±2%
Hervorheben

LWIR Mini Camera Module

,

Mini Camera Module 256x192
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR Mini-Wärmebildkameramodul 256x192 für Überwachungskameras
Produktübersicht

Das nicht gekühlte IR-Bildgebungsmodul TIMO212 ist ein radiometrisch betriebsfähiger Wärmekamera-Kern mit Infrarot-Temperaturmessung ohne Berührung.Es beinhaltet einen außergewöhnlich kleinen 256 × 192 / 12 μm Wafer Level Package (WLP) Infrarotdetektor, der das langwellige Infrarotspektrum (LWIR) im Bereich von 8 bis 14 μm erfasst.

Mit voll optimiertem SWaP-C (Größe, Gewicht, Leistung und Kosten) bietet das Wärmekamera-Modul TIMO256 kompakte Abmessungen, geringen Stromverbrauch und wettbewerbsfähige Preise.Ideal für die Integration in thermische Überwachungskameras, die bei Sicherheits- und Überwachungsanwendungen eine Weitwinkel- und Nahtemperaturmessung erfordern.

Hauptmerkmale
  • Ultra-Miniatur-Modul mit ultimativer SWaP-C-Optimierung
    • Auf Waferebene verpackter Detektor + Optik auf Waferebene + Mikroelektromagnetische Ventilverschluss
    • Das kleinste Infrarot-Wärmemodul, das eine thermische Grundbildaufnahme mit maximaler Kosteneffizienz ermöglicht
    • Kompakt, leicht und mit geringem Stromverbrauch, ideal für die Integration von Miniaturgeräten
  • Flexible optische Optionen, genaue Temperaturmessung
    • Mehrere Objektivoptionen, einschließlich Weitwinkel- und Teleobjektiv, um unterschiedliche Anwendungsbedürfnisse zu erfüllen
    • Hochpräzise Temperaturmessung mit einer Genauigkeit von bis zu ±2°C
    • Unterstützt sowohl die regionale als auch die Vollbildtemperaturüberwachung
  • Einfache Integration, schnelle Entwicklung
    • Unterstützt DVP-Bildoberfläche, kompatibel mit verschiedenen eingebetteten Plattformen
    • Entsprechend den Umweltnormen RoHS 2.0
Produktspezifikationen
Modell TIMO212
Entschließung 256 × 192
Pixelgröße 12 μm
Spektralreaktion 8 bis 14 μm
Fokussierungsmodus Konzentrationsfrei
Linsen (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Gewicht (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Größe (mm, ohne FPC) 16 mal 14 mal 18 16 mal 14 mal 14.6 14 mal 12 mal 9.8 16 mal 14 mal 156
Anzahl der PINs 40PIN
Ausgangsdaten 14bit Roh
Bildrate Thermographie: 25Hz, Bildgebung: 50Hz
Temperaturmessbereich -20°C bis +550°C
Temperaturmessgenauigkeit größer als ±2 °C / ±2%
Betriebstemperatur -20°C bis +60°C
Luftfeuchtigkeit 5% bis 85%
Speichertemperatur -45°C bis +85°C
Zertifizierung RoHS 2.0 / Reichweite
Industrieanwendungen
  • Intelligente Sicherheit
  • AloT (KI + IoT)
  • Nachtbeobachtung
  • Instrumente und Messgeräte
  • Bildverarbeitung
Unsere Vorteile
  • Umfassende technische Expertise:Langjährige Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensortechnologien mit starken Fähigkeiten in Chipdesign, Waferferfertigung, Verpackung, Test und Systemintegration.
  • Fokussiert auf Innovation:Engagement für technologische Durchbrüche in der Wärmebildgebung, die Grenzen von NETD, SWaP und Betriebstemperatur in Sicherheits-, Industrieüberwachungs- und intelligenten Systemen überschreiten.
  • Diversifiziertes Produktportfolio:Eine umfassende Palette von Infrarot-Erkennungskomponenten, sowohl gekühlt als auch nicht gekühlt, bietet maßgeschneiderte Lösungen für verschiedene Branchen.
  • Strenge Validierung der Zuverlässigkeit:Robustes Qualitätsmanagementsystem mit mehreren Prüfverfahren während der gesamten Produktion, um langfristige Stabilität und Zuverlässigkeit sicherzustellen.
  • Professionelle technische Unterstützung:Das Engineering-Team arbeitet eng mit den Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1Was sind die Vorteile der Wärmebildgebung im Bereich Sicherheit und Überwachung?
  • Größeres Sichtfeld und nächtliche Sichtweite von zehn Kilometern
  • Sichern Sie versteckte Brände im Voraus und erkennen Sie die Brandgefahr früher, je nach abnormaler Hitze
  • Passive Infrarotstrahlung ohne zusätzliche Lichtquellen empfangen
  • Arbeiten Sie normalerweise in rauen Umgebungen, einschließlich Rauch, Nebel, Regen und Schnee, Blendung und starkem Licht
  • Genaue Unterscheidung von Menschen oder Tieren durch thermische Verteilung, Erkennung von Tarnung in Wäldern und anderen komplexen Umgebungen und Verringerung der Fehlalarmrate
