Brummen-Infrarotkamera-Modul für Strom-Energie-Inspektion
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | Typisches NETD | ≤40mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 21x22,3x15,6 (mit 9,1-mm-Objektiv) |
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±3℃ oder ±3% |
| Hervorheben | ITL612R-Brummen-Infrarotkamera,Brummen-Infrarotkamera-Modul |
||
Produkt-Beschreibung

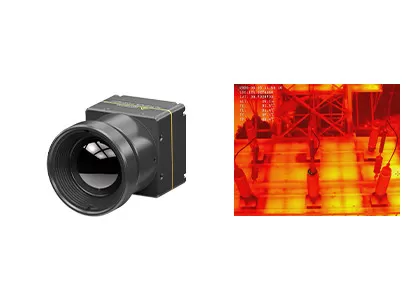

COIN612R Drohnen-Wärmekamera
COIN612R 640x512 / 12μm Drohnen-Wärmekamera mit Luftthermographie und klarer Bildgebung
Beschreibung des Produkts
COIN612R ist eine radiometrische Wärmekamera für Drohnen und kann im Bereich der industriellen Inspektion, der technischen Diagnose, der vorausschauenden Wartung usw. weit verbreitet werden.Es handelt sich um eine ungekühlte LWIR-Infrarotkamera mit einem Spektralbereich von 8 bis 14 μm.
Der COIN612R Infrarotkamera-Kern integriert einen 640x512 / 12μm Wafer Level Package (WLP) Infrarot-Wärmedetektor. Er bietet eine scharfe und klare Bildpräsentation, kompakte Größe und niedrige Kosten.Dieses Wärmekamera-Modul verfügt außerdem über eine optionale thermografische Funktion mit Messbereich von -20 °C bis 550 °C für die Messung industrieller Temperaturen.
Hauptmerkmale
- Mini-Größe: 21x22.3x15.6 (mit 9.1mm-Objektiv)
- Leichtes Gewicht
- Typische NETD≤40mk
- Bildqualität
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | Der Wert der Verpackung ist zu berücksichtigen. |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz |
| Startzeit | 5s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 (YUV-Ausgang) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | CMOS8/CMOS16/LVDS/USB2.0 |
| Versorgungsspannung | 4 bis 5,5 V |
| Typischer Stromverbrauch | 0.9W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C (Unterstützung für Erweiterung und Anpassung) |
| Temperaturmessgenauigkeit | größer als ± 3 °C oder ± 3% |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Körperliche Eigenschaften | |
| Größe (mm) | 25.4×25.4×27.4 (mit 9.1mm-Objektiv) 25.4×25.4×39.5 (mit 13mm-Objektiv) 25.4×25.4×38.3 (mit 19mm-Objektiv) |
| Gewicht | 27 g ± 2 g (mit 9,1 mm-Objektiv) 40 g ± 2 g (mit 13 mm-Objektiv) 41g±2g (mit 19mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Bescheinigung | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm/13 mm/19 mm |
| Schutzniveau | IP67-Klassifizierung (Vorderfläche) |
Industrieanwendungen
Die COIN612R-Wärmekamera für Drohnen kann für die Inspektion von elektrischer Energie, die Inspektion von Photovoltaik, die Detektion von Umweltschutz, wissenschaftliche Forschung, Luftfotografie,Polizeiuntersuchung, Katastrophenhilfe und Rettung, Waldbrandprävention, Stadtsicherheit usw.
Unsere Vorteile
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (- 273 °C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
2Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
3Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
