Wärmekamera-Modul ungekühltes LWIR 1280x1024/12μm der VOx-hohen Auflösung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spektralbereich | 8~14μm | Größe | 20x20x10.4mm |
Markieren | Wärmekamera-Modul der VOx-hohen Auflösung,Wärmekamera-Modul 1280x1024 der hohen Auflösung |

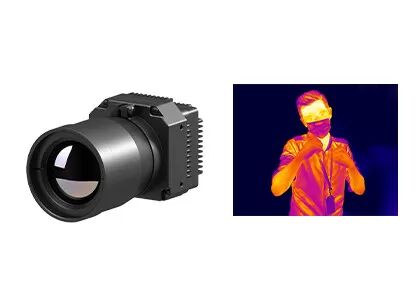

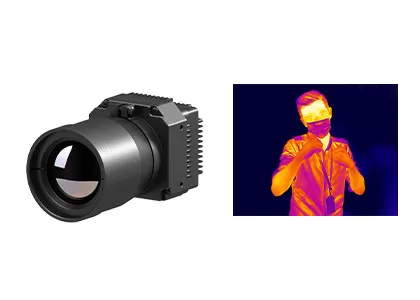

Ungekühltes LWIR 1280x1024/12μm Wärmekamera-Modul des VOx-für industrielle Temperaturmessung
PLUG1212R ist eins des PLUG-R Reihenungekühlten Infrarotkameramoduls, das durch globale Sensortechnik (GST) entwickelt wird. Es nimmt den Brennebenereihe VOx microbolometer des Marktes bevorzugtes ungekühlten Infrarotdetektor, Berufssignalaufbereitungsstromkreis an und Bildverarbeitungsplattform, wandelt vollständig die Zielinfrarotstrahlung in Temperaturdaten um. Seine Temperaturmessung ist verfügbar und Temperaturspanne kann kundengerechtes Rasen vom ℃ -20℃~150 für industrielle Temperaturmessung sein.
Mit großer Entschließung der Reihe 1280x1024 konnte das ungekühlte thermische Modul PLUG1212R weitere Bildeinzelheiten darstellen und stützt größeres Blickfeld. Die verringerte 12µm Pixelgröße bieten bessere Ortsauflösung und Match kürzerer Fokus der optischen Linse, den gleichen Streckenauftrag zu erzielen an.
- Pixelneigung: 12μm
- Entschließung: 1280x1024
- Spektren erstrecken sich: 8μm -14μm
- Hohe Empfindlichkeit: NETD<30mk>
- Temperaturspanne: -20℃~150℃, 100℃~550℃
- Temperatur-Genauigkeit: ±2℃ oder ±2%
- Hohe Zuverlässigkeit u. starke Klimaanpassungsfähigkeit.
Modell | PLUG1212R |
Ir-Detektor-Leistung | |
Entschließung | 1280x1024 |
Pixel-Neigung | 12μm |
Spektralbereich | 8~14μm |
NETD | <30mk> |
Bildverarbeitung | |
Rahmen-Rate | 25Hz |
Startzeit | <25s> |
Analoges Video | / |
Digital-Video | HDMI/RAW/YUV/BT1120 |
Erweiterungs-Komponente | USB/Camerlink |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | 1~8X kontinuierliches lautes Summen, Schrittgröße 1/8 |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Schnittstelle 50pin_HOURS |
Kommunikations-Modus | RS232-TTL, 115200bps |
Versorgungs-Spannung | 5±0.5V |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~50°C |
Temperaturspanne | -20°C~150°C, 100°C~550°C |
Temperatur-Genauigkeit | ±2°C oder ±2% (nehmen Sie den Grenzwert) |
SDK | ARM/Windows/Linux SDK, Thermographie auf dem ganzen Bildschirm |
Körperliche Eigenschaften | |
Maß (Millimeter) | 56x56x40.2 |
Gewicht | ≤200g |
Klimaanpassung | |
Operations-Temperatur | -40°C | +70°C |
Lagertemperatur | -45°C | +85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | Gelegentliche Erschütterung 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Optik | |
Optionale Linse | Fixfocus athermal: 19mm/25mm |
Das PLU1212R-Infrarotdarstellungsmodul ist im Energie-Strom, in der industriellen Bildverarbeitung, in der Bauaufsicht, in metallurgischem petrochemischem etc. weitverbreitet.
1. Wie man richtige Infrarotdetektorentschließung wählt?
Es hängt vom tatsächlichen Bedarf und von den Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der betrachtet werden muss. Wenn die Bildqualität nicht hoch ist, können Sie den Infrarotdetektor mit niedriger Auflösung, wie 120x90 wählen, 256x192, 400x300. Wenn Sie ein sehr klares Bild zu etwas speziellen Zwecken, wie Fernüberwachung benötigen, können Sie einen Infrarotdetektor der hohen Auflösung von 1280x1024 wählen.
2. Wie man rechte Pseudofarbe für Wärmebildgebung vorwählt?
- Das graue Weiß ist für das Ziel mit kleiner Temperaturdifferenz passender
- Das Rote und das Blaue ist für die Szene passender, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Anmerkung: gleichgültig, das Palette, die Sie, die thermische Temperatur wählen, nicht überhaupt ändert.
3.How, zum einer passenden Infrarotwärmekameralinse zu wählen?
- Standardlinse kann normale Ziele mit passendem Abstand treffen
- Für das Teleobjektiv ist es für Ziele passend, das verhältnismäßig klein ist und von einer Langstrecke angesehen werden muss
- Um weitere Einzelheiten von Gegenständen in nahem Abstand zu sehen, ist Weitwinkelobjektiv besser.
- Makrolinse ist für das Sehen des sehr tinny Ziels mit nahem Abstand, wie Chipstromkreis.
