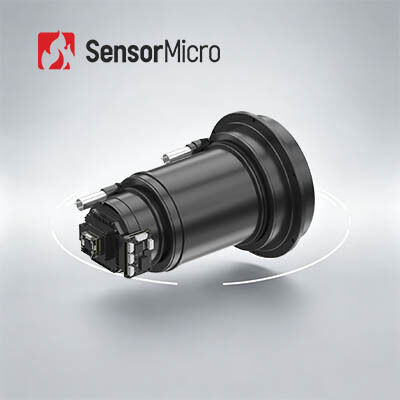

VOx hochauflösende 1280x1024-Wärmekamera-Modul mit 12μm Pixelgröße und ungekühlter LWIR-Technologie

  • VOx High Resolution 1280x1024 Thermal Camera Module with 12μm Pixel Size and Uncooled LWIR Technology
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm Typisches NETD ≤ 30mK
Spektralbereich 8~14μm Digitale Bildrate 25Hz/30Hz/50Hz
Digitaler Zoom 1X/2X/4X/8X Bildrichtung Horizontal/Vertikal/Diagonal
Hervorheben

Wärmekamera-Modul der VOx-hohen Auflösung

,

Wärmekamera-Modul 1280x1024 der hohen Auflösung
Hinterlass eine Nachricht
Produkt-Beschreibung
VOx-Wärmebildkameramodul mit hoher Auflösung, ungekühltes LWIR 1280 x 1024 / 12 μm
Produktübersicht

iSE1212 ist eines der ungekühlten Infrarotkameramodule der iSE-Serie. Es übernimmt den vom Markt bevorzugten ungekühlten VOx-Mikrobolometer-Infrarotdetektor mit Focal-Plane-Array, eine professionelle Signalverarbeitungsschaltung und eine Bildverarbeitungsplattform und wandelt die Ziel-Infrarotstrahlung vollständig in Temperaturdaten um.

Mit einer großen Array-Auflösung von 1280 x 1024 bietet das ungekühlte Thermomodul iSE1212 mehr Bilddetails und unterstützt ein größeres Sichtfeld. Die reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Linsenfokus, um die gleiche Reichweite zu erreichen.

Hauptmerkmale
  • Hochauflösende Bildgebung mit flüssiger Bilddarstellung- Liefert Megapixel-Wärmebilder mit reibungsloser, verzögerungsfreier Leistung. Größeres Sichtfeld, größerer Erfassungswinkel, größerer Erfassungsbereich und verbesserte Details.
  • Verschlussloser Betrieb für geräuschlosen Betrieb- Während des Gebrauchs ist keine Verschlusskalibrierung erforderlich, wodurch das bei herkömmlichen Designs häufig auftretende Bildstottern vermieden wird. Der geräuschlose Betrieb verhindert die Erkennung durch Ziele.
  • Funktionsreich und integrationsfreundlich- Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer Vielzahl optischer Linsen und erweiterter Komponenten, was eine einfache Sekundärentwicklung und flexible Systemintegration ermöglicht.
Produktspezifikationen
Modell iSE1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Absehen Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tastaturen ≥4 (Tastenfunktionen anpassbar)
OLED-Fahren Unterstützt I2C, 16-Bit/24-Bit-Parallelport, Datavalid und andere Laufwerksbildschirmsignale
Direktantrieb Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt ansteuern.
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50pin:BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 1,2 W bei 25 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 38×39×28 68×69×30,2
Gewicht des bloßen Kerns (g) 65±3 88,5 ± 3
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm Fester Fokus athermisch: 50 mm/100 mm
Motorisiertes Objektiv: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm
Verschlusskomponenten Optional
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 500g@1ms
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das Infrarot-Bildgebungsmodul iSE1212 wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik usw. eingesetzt.

Über SensorMicro

SensorMicro ist bestrebt, umfassende und professionelle Dienstleistungen zu liefern, die den Erfolg unserer Kunden über den gesamten Projektlebenszyklus hinweg unterstützen. Unser Servicesystem basiert auf den Grundwerten Zuverlässigkeit, Reaktionsfähigkeit und Anpassung und stellt sicher, dass jeder Kunde maßgeschneiderte Unterstützung erhält, die auf seine individuellen Geschäftsanforderungen abgestimmt ist.

Häufig gestellte Fragen
Wie wählt man die richtige Auflösung des Infrarotdetektors?

Dies hängt von den tatsächlichen Anforderungen und Anwendungen Ihrer Produkte ab, und auch der Preis ist ein Faktor, der berücksichtigt werden muss. Wenn die Bildqualität nicht hoch ist, können Sie den Infrarotdetektor mit niedriger Auflösung wählen, z. B. 120 x 90, 256 x 192, 400 x 300. Wenn Sie für bestimmte Zwecke, wie z. B. die Fernüberwachung, ein sehr klares Bild benötigen, können Sie einen hochauflösenden Infrarotdetektor mit 1280 x 1024 wählen.

Wie wählt man die richtige Pseudofarbe für die Wärmebildaufnahme aus?

- Das Grauweiß eignet sich besser für Ziele mit geringem Temperaturunterschied
- Rot und Blau eignen sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energiewirtschaft.
Hinweis: Egal für welche Palette Sie sich entscheiden, die thermische Temperatur ändert sich überhaupt nicht.

Wie wählt man ein geeignetes Infrarot-Wärmebildkameraobjektiv aus?

- Mit einem Standardobjektiv können normale Ziele bei entsprechender Entfernung erreicht werden
- Das Teleobjektiv eignet sich für Ziele, die relativ klein sind und aus großer Entfernung betrachtet werden müssen
- Um mehr Details von Objekten aus nächster Nähe zu sehen, ist ein Weitwinkelobjektiv besser.
- Das Makroobjektiv dient zum Erkennen sehr kleiner Ziele aus nächster Nähe, z. B. eines Chip-Schaltkreises.
