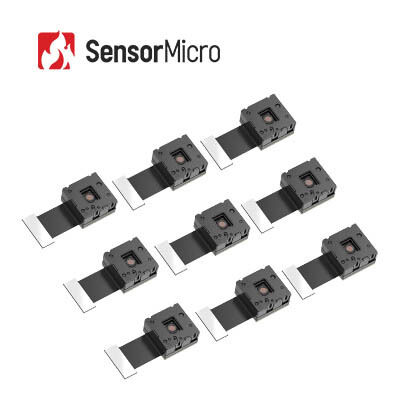

TIMO Kleingröße nicht gekühltes LWIR-Wärmebildmodul mit 120x90 Auflösung für Temperaturmessungen
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | TIMO112 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Bildrate | 25Hz | Pixelabstand | 12μm |
|---|---|---|---|
| Temperaturbereich | -20℃~550℃ | Auflösung | 120x90 |
| Gewicht (g) | 1.8 | Objektiv (HFOV/FL) | 50°/ 1,6mm |
| Hervorheben | Entdeckungs-Kamera-Kern des Fieber-LC260,Entdeckungs-Kamera-Kern des Fieber-256x192,Entdeckungs-Kamera-Kern des Fieber-IP54 |
||
Produkt-Beschreibung
TIMO Winziges ungekühltes LWIR-Wärmebildmodul 120 x 90/12 μm
TIMO112 Ungekühltes 120x90/12 μm Wärmekameramodul zur Temperaturmessung
Das TIMO112-Infrarotmodul in Miniaturgröße integriert den ungekühlten 120x90/12μm-Infrarotdetektor auf Waferebene.
Das Infrarotmodul TIMO112 verfügt über einen Temperaturmessbereich von -20℃~550℃ und eine Genauigkeit von ±2℃ / ±2 %.
Als führender Anbieter von Infrarotdetektoren und Wärmebildmodulen haben wir unseren Kunden verschiedene ausgereifte und stabile Infrarot-Wärmebildlösungen bereitgestellt. Unsere Produkte lassen sich problemlos in Terminalprodukte integrieren und senken die Kundenkosten erheblich.
Hauptmerkmale
- Auf Waferebene verpackter Detektor + Optik auf Waferebene + mikroelektromagnetischer Ventilverschluss
- Das kleinste Infrarot-Wärmemodul, das minimale Wärmebildfunktionen bei maximaler Kosteneffizienz ermöglicht
- Kompakte Größe, geringes Gewicht und geringer Stromverbrauch, ideal für die Integration in Miniaturgeräte
- Ultra-Low-Power-Design mit einem Stromverbrauch von nur 9 mW
- Reibungslose Bildgebung mit einer Bildrate von 25 Hz
- Unterstützt die SPI-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
- Entspricht den Umweltstandards RoHS 2.0
Ultraminiaturmodul mit ultimativer SWaP-C-Optimierung
Bewährte Leistung und schnelle Reaktion
Flexibel und umweltfreundlich
Produktspezifikationen
| Modell | TIMO112 |
|---|---|
| Auflösung | 120*90 |
| Pixelgröße | 12μm |
| Spektrale Reaktion | 8~14μm |
| Fokusmodus | Konzentrieren Sie sich frei |
| Objektiv (HFOV/FL) | 50°/ 1,6mm |
| Gewicht | 1,8g |
| Größe (ohne FPC) | 12,6 mm * 12,6 mm * 8,8 mm |
| Anzahl der PINs | 40PIN |
| Ausgabedaten | 14bit Raw |
| Bildrate | 25Hz |
| Temperaturmessbereich | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Genauigkeit der Temperaturmessung | Größerer Wert von ±2℃ / ±2% |
| Betriebstemperatur | -20℃~+60℃ |
| Luftfeuchtigkeit | 5 % ~ 85 % |
| Lagertemperatur | -45℃~+85℃ |
| Zertifizierung | RoHS 2.0 / Reichweite |
Industrielle Anwendungen
Das Infrarotkameramodul TIMO112 kann in Anwendungen wie Smart Home, AIoT, Instrumenten und Messgeräten, intelligenter Sicherheit und Nachtbeobachtung eingesetzt werden.
Maßgeschneiderter Service
Produktanpassung: Passen Sie Konfigurationen an und passen Sie Algorithmen an, um branchenspezifische Anforderungen zu erfüllen
Technischer Support und Schulung vor Ort: Bieten Sie Kernkunden praktische Systemeinrichtung und Betriebsschulung
Gemeinsame Innovation für neue Produkte und Märkte: Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
1. Wie funktioniert ein ungekühltes Focal-Plane-Array-Mikrobolometer?
Durch die Nutzung des Prinzips des Infrarotstrahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie mit Infrarotabsorptionsmaterial in Wärmeenergie um, sodass die Temperatur des empfindlichen Materials steigt. Dann ändert sich ein bestimmter physikalischer Parameter des empfindlichen Materials entsprechend und wandelt sich über einen bestimmten Umwandlungsmechanismus, der die Erkennung des Objekts realisieren soll, in ein elektrisches Signal oder ein sichtbares Lichtsignal um.
2. Was ist der Vorteil eines ungekühlten Vox-Mikrobolometers?
Der ungekühlte Infrarot-Fokalebenendetektor benötigt kein IDCA-Gerät (Integrated Dewar Cooler Assembly) und kann bei Raumtemperatur betrieben werden. Es bietet die Vorteile eines schnellen Starts, eines geringen Stromverbrauchs, einer geringen Größe, eines geringen Gewichts, einer langen Lebensdauer und niedriger Kosten. Obwohl die Empfindlichkeit des ungekühlten Infrarot-Fokalebenendetektors nicht so gut ist wie die von gekühlten Infrarotdetektoren, ist sein Kosten-Leistungs-Verhältnis nach jahrelanger Entwicklung offensichtlich besser als beim gekühlten Detektor, der breitere Anwendungsaussichten hat.
