Integrierter Rotations-Stirling-Kryokühler RS058 mit geringem Verbrauch und MTTF > 10.000 Stunden für Kühlleistung > 550 mW

Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer RS058
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Kühlkraft (@77K@20℃)>550mW Stabiler Stromverbrauch <7W (250mW@77K@20℃)
Arbeitstemperatur -45℃~+85℃ Größe 116x58,5x71mm
Hervorheben

Integraler Dreh-Stirling Cycle Cryocooler

,

Stirling Cycle Cryocooler Assembly

,

Stirling Cycle Cryocooler Low Consumption

Hinterlass eine Nachricht
Produkt-Beschreibung

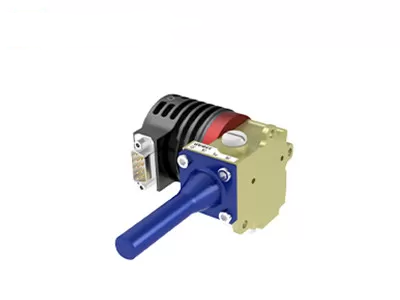

Integrierte Kryokühler-Baugruppe mit Rotations-Stirling-Kreislauf und geringem Verbrauch
RS058 Integrierte Detektor-Dewar-Kühlerbaugruppe

RS058 Stirling-Kryokühler, integrierte Dewar-Kühlerbaugruppe für gekühlte Infrarotdetektoren

Produktbeschreibung

RS058 ist ein integrierter Rotations-Stirling-Kryokühler, der Kühler mit einer Infrarot-Brennebene in einen evakuierten Dewar integriert. Mit einer MTTF von mehr als 10.000 Stunden übertrifft der Kryokühler RS058 die Erwartungen, wenn er in verschiedene Terminalprodukte integriert und über längere Zeiträume betrieben wird.

Wir sind auf die Entwicklung, Herstellung, den Vertrieb und die Vermarktung von Wärmebilddetektoren und Infrarotmodulen spezialisiert. Wir bieten unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen, die die Nachentwicklungszeit verkürzen und die Kosten erheblich senken.

Hauptmerkmale
  • MTTF > 10.000 Stunden
  • Kühlleistung: (@77K@20℃) > 550mW
  • Abkühlzeit: < 5 Minuten (250J@77K@20℃)
  • Geringer Verbrauch
  • Geräuscharm
  • Eingebaute Antriebselektronik
Produktspezifikationen
Modell RS058
Typ Integraler Rotations-Stirling-Kryokühler
MTTF > 10.000 Stunden
Größe (mm) 116 * 58,5 * 71
Gewicht < 430g
Kühlleistung (@77K@20°C) > 550mW
Arbeitstemperatur -45°C bis +85°C
Lagertemperatur -56°C bis +85°C
Umweltspezifikation MIL-STD-810
Eingangsspannung 18-28 VDC/12-16 VDC
Maximaler Stromverbrauch < 13W
Konstanter Stromverbrauch < 7 W (250 mW bei 77 K bei 20 °C)
Abkühlzeit < 5 Minuten (250J@77K@20°C)
Dimension des kalten Fingers Φ8mm
Elektronik Intern
Integrationsmethode IDDCA
Industrielle Anwendungen

Die integrierte Dewar-Kühlerbaugruppe RS058 wird verwendet, um eine kryogene Umgebung für gekühlte Infrarotdetektoren bereitzustellen.

Unsere Vorteile
Vorverkauf
  • Anforderungsanalyse
  • Szenariobewertung
  • Produktauswahl
  • Maßgeschneiderte Lösungen
Einsatz
  • Schnelle Lieferung
  • Systemintegration und -tests
  • Technische Schulung
  • Anwendungshinweise
After-Sales
  • Ferndiagnose
  • Garantieservice
  • Firmware-Upgrades
  • Technische Wartung
Häufig gestellte Fragen
Wie wählt man die richtige Auflösung des Infrarotdetektors?
Dies hängt von den tatsächlichen Anforderungen und Anwendungen Ihrer Produkte ab, und auch der Preis ist ein Faktor, der berücksichtigt werden muss. Wenn die Bildqualität nicht entscheidend ist, können Sie Infrarotdetektoren mit niedrigerer Auflösung wählen, z. B. 120 x 90, 256 x 192 oder 400 x 300. Wenn Sie für spezielle Zwecke wie Fernüberwachung sehr klare Bilder benötigen, können Sie sich für hochauflösende Infrarotdetektoren mit 1280 x 1024 entscheiden.
Wie wählt man die richtige Pseudofarbe für die Wärmebildaufnahme aus?

• Grau-Weiß eignet sich besser für Ziele mit geringen Temperaturunterschieden

• Rot und Blau eignen sich besser für Szenen, in denen Problempunkte identifiziert werden müssen

• Eisenrot ist die Standardfarbpalette für die Energieindustrie

Notiz:Unabhängig davon, welche Palette Sie wählen, ändern sich die thermischen Temperaturmessungen nicht.

Wie wählt man ein geeignetes Infrarot-Wärmebildkameraobjektiv aus?

•Standardobjektiv:Geeignet für normale Ziele in entsprechenden Entfernungen

•Teleobjektiv:Geeignet für relativ kleine Ziele, die aus großer Entfernung beobachtet werden müssen

•Weitwinkelobjektiv:Besser, um aus nächster Nähe mehr Details von Objekten zu erkennen

•Makroobjektiv:Zur Betrachtung sehr kleiner Ziele aus nächster Nähe, z. B. Chip-Schaltkreise
