Leichtgewichtiger integrierter Rotations-Stirling-Kryokühler mit 750 mW Kühlleistung und eingebauter Antriebselektronik

Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer RS079
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Kühlkraft (@77K@20℃)>750mW Stabiler Stromverbrauch <12W (550mW@77K@20℃)
Arbeitstemperatur -45℃~+85℃ Größe 120x59x78mm
Hervorheben

Leichter Stirling Cryocooler

,

Stirling Cryocooler 750mW

Hinterlass eine Nachricht
Produkt-Beschreibung
Leichter integrierter Rotations-Stirling-Kryokühler 750 mW für gekühlte Infrarotdetektoren

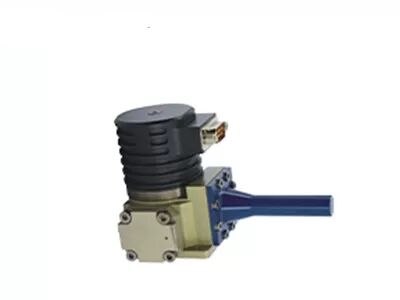

RS079 750 mW integrierter Rotations-Stirling-Kryokühler

RS079 gehört zur Serie der integrierten Rotations-Stirling-Kryokühler und bietet ein Miniatur-Kühlsystem mit geschlossenem Kreislauf, um eine kryogene Arbeitsumgebung für den normalen Betrieb von Stirling-gekühlten Detektoren sicherzustellen.

Seine Motorwicklungen sind vom Arbeitsgas getrennt, um eine Kontamination zu verhindern. Zur Verlängerung der Lebensdauer und hoher Zuverlässigkeit werden eine hochverschleißfeste Beschichtung und eine Reinraummontage eingesetzt. Aus Gründen der Kompaktheit ist der elektronische Antrieb integriert. Ein integrierter Temperatursensor bietet Optionen für Standby, Fernabschaltung und Übertemperaturschutz. Mit seiner hohen Leistung ist die Dewar-Kühlerbaugruppe RS079 darauf ausgelegt, den Bedarf an hoher Kühlleistung der großen FPA-Formate zu erfüllen.

SensorMicro ist ein Anbieter von thermischen Infrarotdetektoren und Infrarotkameramodulen. Dank jahrelanger Erfahrung in industriellen Anwendungen sind wir in der Lage, mit unserer Kerntechnologie unabhängiger F&E-Infrarotdetektoren professionelle, effiziente und praktische Lösungen für Kunden in allen Branchen anzubieten.

Hauptmerkmale
  • MTTF > 10000 Stunden
  • Kühlleistung: (@77K@20℃) > 750mW
  • Abkühlzeit: < 5 Minuten (500J@77K@20℃)
  • Geringer Verbrauch
  • Geräuscharm
  • Eingebaute Antriebselektronik
Produktspezifikationen
Modell RS079
Typ Integraler Rotations-Stirling-Kryokühler
MTTF > 10000 Stunden
Größe (mm) 120 * 59 * 78
Gewicht < 600g
Kühlleistung (@77K@20°C) > 750mW
Arbeitstemperatur -45°C ~ +85°C
Lagertemperatur -56°C ~ +85°C
Umweltspezifikation MIL-STD-810
Eingangsspannung 18-28 VDC
Maximaler Stromverbrauch < 18W
Konstanter Stromverbrauch < 12 W (550 mW bei 77 K bei 20 °C)
Abkühlzeit < 5 Minuten (500J@77K@20°C)
Dimension des kalten Fingers Φ9,4 mm
Elektronik Intern
Integrationsmethode IDDCA
Industrielle Anwendungen

Die integrierte Dewar-Kühlerbaugruppe RS079 wird verwendet, um eine kryogene Umgebung für gekühlte Infrarotdetektoren bereitzustellen.

Maßgeschneiderte Dienstleistungen
  • Produktanpassung:Passen Sie Konfigurationen an und passen Sie Algorithmen an branchenspezifische Anforderungen an
  • Technischer Support und Schulung vor Ort:Bieten Sie Kernkunden eine praktische Systemeinrichtung und Betriebsschulung
  • Gemeinsame Innovation für neue Produkte und Märkte:Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
Wie funktioniert ein ungekühltes Focal-Plane-Array-Mikrobolometer?

Durch die Nutzung des Prinzips des Infrarotstrahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie mit Infrarotabsorptionsmaterial in Wärmeenergie um, sodass die Temperatur des empfindlichen Materials steigt. Dann ändert sich ein bestimmter physikalischer Parameter des empfindlichen Materials entsprechend und wandelt sich über einen bestimmten Umwandlungsmechanismus, der die Erkennung des Objekts realisieren soll, in ein elektrisches Signal oder ein sichtbares Lichtsignal um.

Was ist der Vorteil eines ungekühlten Vox-Mikrobolometers?

Der ungekühlte Infrarot-Fokalebenendetektor benötigt kein IDCA-Gerät (Integrated Dewar Cooler Assembly) und kann bei Raumtemperatur betrieben werden. Es bietet die Vorteile eines schnellen Starts, eines geringen Stromverbrauchs, einer geringen Größe, eines geringen Gewichts, einer langen Lebensdauer, niedriger Kosten usw. Obwohl die Empfindlichkeit des ungekühlten Infrarot-Fokalebenendetektors nicht so gut ist wie die von gekühlten Infrarotdetektoren, ist sein Kosten-Leistungs-Verhältnis nach jahrelanger Entwicklung offensichtlich besser als beim gekühlten Detektor, der breitere Anwendungsaussichten hat.
