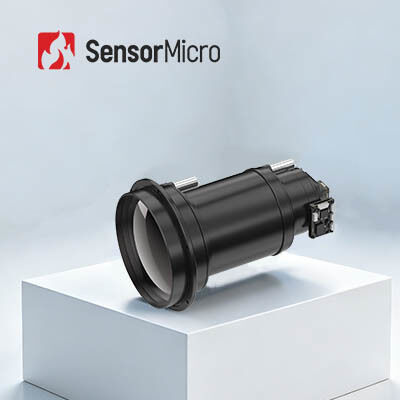

Hochauflösendes 1280x1024-Wärmekamera-Modul mit 12μm Pixelgröße und shutterloser Bedienung für ultraklare Bildgebung

  • High Resolution 1280x1024 Thermal Camera Module with 12μm Pixel Size and Shutterless Operation for Ultra Clear Imaging
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD ≤ 30mK
Spektralbereich 8~14μm Digitale Bildrate 25Hz/30Hz/50Hz
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Hervorheben

Wärmekamera-Modul der hohen Auflösung 50mK

,

Wärmekamera-Modul der hohen Auflösung 25Hz

,

Kern der Wärmebildgebungs-1280x1024
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochauflösendes Wärmebildkameramodul 1280 x 1024, 12 μm Wärmebildkern
Produktübersicht

Der iSE1212 ist Teil der Wärmebildkameramodule der iSE-Serie, die für ihre außergewöhnliche Leistung bei der Infrarotbildgebung bekannt sind. Diese Module wurden entwickelt, um kristallklare Wärmebilder mit erweiterter Konnektivität zu liefern und kombinieren überlegene Leistung mit zuverlässigem Betrieb.

Mit einer Auflösung von 1280 x 1024 und einem ungekühlten Infrarotdetektor mit einer Pixelgröße von 12 μm erfüllt der iSE1212-Wärmebildkamerakern anspruchsvolle Anforderungen für die Erkennung, Identifizierung und Erkennung von Zielen über größere Entfernungen.

Mit standardmäßigen optischen Schnittstellen zeichnen sich die Infrarotprodukte der iSE-Serie in den anspruchsvollsten Anwendungen in verschiedenen Branchen aus.

Hauptmerkmale
  • Hochauflösende Bildgebung mit flüssiger Bilddarstellung- Liefert Megapixel-Wärmebilder mit reibungsloser, verzögerungsfreier Leistung. Bietet ein breiteres Sichtfeld, einen größeren Erfassungswinkel, einen größeren Erfassungsbereich und verbesserte Details.
  • Verschlussloser Betrieb für geräuschlosen Betrieb- Während des Gebrauchs ist keine Verschlusskalibrierung erforderlich, wodurch das bei herkömmlichen Designs häufig auftretende Bildstottern vermieden wird. Der geräuschlose Betrieb verhindert die Erkennung durch Ziele.
  • Funktionsreich und integrationsfreundlich- Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer Vielzahl optischer Linsen und erweiterter Komponenten für einfache Sekundärentwicklung und flexible Systemintegration.
Technische Spezifikationen


Modell iSE1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Absehen Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tastaturen ≥4 (Tastenfunktionen anpassbar)
OLED-Fahren Unterstützt I2C, 16-Bit/24-Bit-Parallelport, Datavalid und andere Laufwerksbildschirmsignale
Direktantrieb Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt ansteuern.
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 1,2 W bei 25 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 38×39×28 68×69×30,2
Gewicht des bloßen Kerns (g) 65±3 88,5 ± 3
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm Fester Fokus athermisch: 50 mm/100 mm
Motorisiertes Objektiv: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm
Verschlusskomponenten Optional
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 500g@1ms
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das Infrarot-Bildgebungsmodul iSE1212 wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.

Über SensorMicro

SensorMicro konzentriert sich auf Infrarot-Wärmebildtechnologie und ist auf die Bereitstellung eines umfassenden Portfolios an Kernprodukten spezialisiert, darunter leistungsstarke gekühlte und ungekühlte Infrarotdetektoren, Wärmemodule und Infrarotkerne. Diese Produkte dienen als „Augen“ der Wärmewahrnehmung und versorgen eine Vielzahl von Branchen mit zuverlässigen und effizienten Infrarotlösungen.

Häufig gestellte Fragen
Was ist Infrarot-Thermografie?
Die Thermografie ist eine neue und effektive nicht-invasive Diagnosetechnologie, die auf der Erkennung der Objektoberflächentemperatur basiert. Die von einem Objekt ausgehende Infrarotstrahlung (IR) wird aufgezeichnet und in Form einer Temperaturverteilungskarte visualisiert.
Wofür kann die Infrarot-Thermografie eingesetzt werden?
Mit der Infrarot-Wärmebildkamera können Hausinspektionen durchgeführt, strukturelle Mängel, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr festgestellt werden.
Welche Vorteile bietet die Infrarot-Thermografie?
Bei der zerstörungsfreien Prüfung ist die Prüfung einfach und es kann schnell und ohne Beschädigung reagiert werden, was zu Kosteneinsparungen, einer Steigerung der Arbeitseffizienz und einer Verringerung der Wertminderung von Personal und Ausrüstung führt. Die medizinische Thermografie ist sehr effizient, um versteckte Probleme im menschlichen Körper zu finden, 100 % sicher, ohne Strahlung und Schmerzen, was sie zu einem idealen Werkzeug für die Früherkennung der Gesundheit macht.
