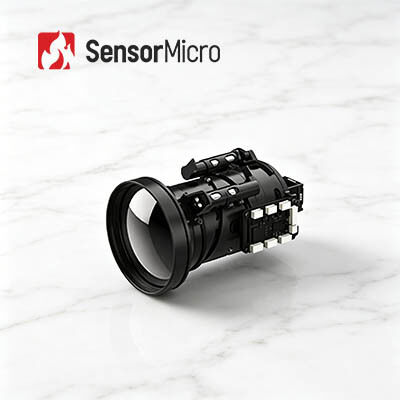

LWIR-Wärmekamera-Modul mit 640x512 Auflösung und 12μm Pixelgröße für klare Wärmebilder
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE612 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Typisches NETD | ≤20mK | Digitale Bildrate | 50Hz |
|---|---|---|---|
| Typ | Ungekühltes Kameramodul | Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC |
| Auflösung | 640x512 / 12μm | Typischer Stromverbrauch | 0,8 W bei 50 Hz bei 23 ± 3 °C |
| Hervorheben | Wärmekamera-Modul 400x300,Modul der Wärmekamera-77g |
||
Produkt-Beschreibung
LWIR-Wärmekamera-Modul 640x512 / 12μm mit klarem Wärmebild
Ungekühltes LWIR 640x512/12 μm Infrarotkameramodul mit klarem Wärmebild
Der Infrarotkern iSE612 zeichnet sich durch eine stabile Bildgebungsfähigkeit, kostengünstige Leistung und einfache Integration aus.Angetrieben durch den von ApexCore selbst entwickelten Keramikverpackungs-Wärmesensor mit 640×512 Auflösung und 12μm Pixelgröße, erreicht es eine überlegene thermische Detektionsgenauigkeit und einen geringen Geräuschpegel unter der Norm NETD≤20mK.
Das Gerät arbeitet ohne Auslöserkalibrierung und vermeidet dabei das intermittierende Stottern des Rahmens, indem es während der Beobachtung eine kontinuierliche und reibungslose Wärmebildausgabe beibehält.
Durch die kompakte Größe und das geringe Gewicht des Knotenkerns passt es perfekt in den engen Raum verschiedener Geräte.Ein vernünftiges, platzsparendes Strukturdesign verbessert die Flexibilität der Systemmontage und der Gesamtplanung erheblich.
Die reichhaltigen eingebauten Funktionen umfassen mehrere praktische Modi wie Super-Auflösungsoptimierung, Bild-in-Bild-Anzeige und energiesparender Schlafmodus.Es unterstützt auch flexible OSD-Bearbeitung und schnelle Kalibrierung mit einem KlickPerfekte Kompatibilität mit verschiedenen Bildschirmen, optischen Linsen und erweiterten Zubehör erleichtert die spätere Funktionserweiterung und individuelle Entwicklung.die unterschiedlichen Anforderungen an die Anwendungs- und Ausrüstungsanpassung des Marktes gut erfüllen.
Hauptmerkmale
Glatt, stabil und kostengünstig
- Keine Kalibrierung des Verschlusses während des Betriebs erforderlich, so dass das Stottern des Bildes, das in traditionellen Verschlusssystemen üblich ist, beseitigt wird
- Adoptiert einen kostengünstigen Keramikverpackungsdetektor ApexCore, NETD≤20mK
Kompakt und leicht, flexibel für die Integration
- Abmessungen von nur 25,4 × 25,4 × 22,7 mm, Gewicht des Kerns ≤ 26±1,5 g
- Raum sparende Strukturgestaltung ermöglicht eine flexible Systemgestaltung und -integration
Vielfache Funktionen für eine nahtlose Integration
- Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro OLED-Displays
- Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
| Modell | ISE612 | |
|---|---|---|
| Indikatoren für IR-Detektoren | ||
| Empfindliches Material | VOx | |
| Entschließung | 640 × 512 | |
| Pixelgröße | 12 μm | |
| Spektralreaktion | 8 μm bis 14 μm | |
| Typische NETD |
≤ 20mK |
|
| Bildverarbeitung | ||
| Digitale Bildrate | 50 Hz | |
| Startzeit | 6s | |
| Digitales Video | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktisch/Regenbogen1/Regenbogen2/Tint/Schwarz heiß) | |
| Bildrichtung | Horizontale/vertikale/diagonale | |
| Digitales Vergrößern | 1x/2x/4x/8x | |
| Ausgleichsmodus | Handbuch | |
| Elektrotechnik | ||
| Standard-Außenschnittstelle | 50pin: BP040SB-50-0114-B-R0 | |
| Kommunikationsoberfläche | TTL-232/USB2.0 | |
| Digitale Videooberfläche | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 20,7 V bis 5,3 V | |
| Typischer Stromverbrauch | 0.8W@50Hz@23±3°C | |
| Mechanische/Objektive | ||
| Größe des leeren Kerns | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Gewicht des Kerns | 26±1,5 g | 28 ± 1,5 g |
| Optische Linsen | Festfokus Athermal: 4,8/9,1/13/19 mm |
|
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal | 1500 g@0,4 ms |
| Vibrationen |
5.35g, zufällige Vibrationen, 3-Achse |
|
| Komponenten der Verschlüsse | Zusätzlich | |
| Anpassungsfähigkeit an die Umwelt | ||
| Betriebstemperatur | -40°C bis +70°C | |
| Speichertemperatur | -45°C bis +85°C | |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend | |
| Zertifizierung | Einheitliche Sicherheitsnormen | |
Industrieanwendungen
Das iSE612-Thermalkamera-Modul wird in der industriellen Sicht, Feuerwehr und Rettung, Sicherheitsüberwachung, Außenbeobachtung, Maschinensicht, Consumer Electronics usw. weit verbreitet.
Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing
Tiefe technische Expertise
Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.
Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
Wir sind bestrebt, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen in NETD, SWaP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.
Diversifiziertes Produktportfolio
Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.
Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
Unser Engineering-Team arbeitet eng mit den Forschungs- und Entwicklungsteams und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.
Ein ungekühlter IR-Detektor arbeitet bei Umgebungstemperatur. Er basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Die Kühl-IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird.teurer und weniger zuverlässig als ungekühlte SensorenDie Kühlsysteme sind jedoch unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen.
