LWIR-Wärmekamera-Modul 400x300/17μm mit klarer Wärmebildgebung
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | PLUG417 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| NETD | <30mK | Gewicht | ≤77g |
|---|---|---|---|
| Typ | Ungekühltes Kameramodul | Bildrate | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Auflösung | 400x300 / 17μm | Typischer Stromverbrauch | <1,1 W |
| Hervorheben | Wärmekamera-Modul 400x300,Modul der Wärmekamera-77g |
||
Produkt-Beschreibung

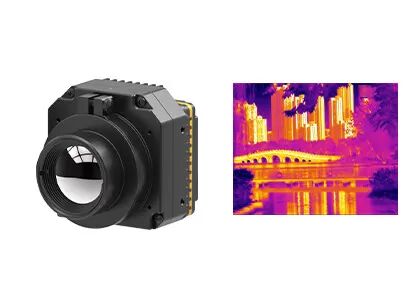

Ungekühltes LWIR-Infrarotkameramodul 400x300/17μm mit klarer Wärmebildaufnahme
Beschreibung des Produkts
PLUG417 ist ein Modul der PLUG-Serie für ungekühlte Wärmebildgebung, bestehend aus einem 400x300 / 17μm ungekühlten Wärmebildsensor, einer vollständigen Reihe optischer Komponenten,Signalverarbeitungsschaltung und einzigartiger Bildverarbeitungsalgorithmus, bietet das Infrarot-Sensormodul PLUG417 ein klares Bild und eine überlegene Leistung.
Die thermischen Sensorkameramodule der PLUG-Serie sind speziell für verschiedene individuelle Beobachtungsbedürfnisse entwickelt worden.die verschiedene Standard-Industrie-Schnittstellen und Infrarotlinsen zur Erfüllung spezifischer Integrationsanforderungen bietenEinige professionelle thermische Bildgebungslösungen wurden für viele Anwendungen eingesetzt.
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration und Plug-in
- klare Bildqualität und Details
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Startzeit | < 10 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Typischer Stromverbrauch | < 1,1 W |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5mm x 44.5mm x 36.6mm |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Motorisierte Linse: 75 mm/100 mm/150 mm Kontinuierlicher optischer Zoom: 30-150 mm |
Industrieanwendungen
Das PLUG417-Thermalkamera-Modul wird in der Sicherheit und Überwachung, im Freien, bei der Rettung von Strafverfolgungsbehörden, bei der Brandbekämpfung und Rettung, bei ADAS, bei UAV-Nutzlasten usw. weit verbreitet.
Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing
•Tiefe technische Expertise
Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.
•Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
Wir setzen uns dafür ein, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen von NETD, SWAP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.
•Diversifiziertes Produktportfolio
Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.
•Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
•Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
Unser Engineering-Team arbeitet eng mit unseren Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.
Ein ungekühlter IR-Detektor arbeitet bei Umgebungstemperatur. Er basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Die Kühl-IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird.teurer und weniger zuverlässig als ungekühlte SensorenDie Kühlsysteme sind jedoch unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen.
