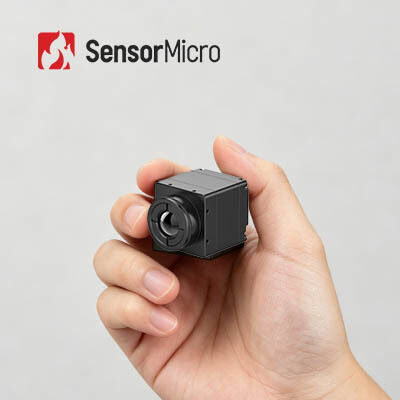

Stabile Leistung, 384 x 288 Auflösung, 12 μm Pixelabstand, verschlussloses Design, ungekühlter Wärmebildkamerakern
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE412 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 384x288 / 12μm | Typisches NETD | ≤ 30mK |
|---|---|---|---|
| Digitale Bildrate | 50Hz | Startzeit | 6S |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | Spektralbereich | 8~14μm LW |
| Hervorheben | Stabiler Leistungs-Wärmekamera-Kern,Wärmekamera-Kern ungekühlt,ungekühlte Wärmekamera 640x512 |
||
Produkt-Beschreibung
Wärmebildkamerakern mit stabiler Leistung, ungekühlt, 384 x 288 / 12 μm
Produktübersicht
Der iSE412 ist Teil der ungekühlten Wärmebildkamera-Sensormodule der iSE-Serie. Dieses LWIR-Wärmekameramodul verfügt über einen ungekühlten Wärmekamerasensor mit 384 x 288 / 12 μm und liefert klare Bilder und hervorragende Leistung. Über Standardschnittstellen für eine einfache OEM-Integration hinaus bieten wir personalisierte Anpassungsdienste an, um eine nahtlose Integration in Ihre bestehenden Systeme sicherzustellen.
Unser Engagement für Qualitätskontrolle und -sicherung im Industriebetrieb, Prozesskontrolle, -optimierung und -überwachung gewährleistet eine kontinuierliche Produktlieferung und verhindert Produktionsausfälle. Unser professionelles Team bietet umfassenden After-Sales-Service, wobei Qualität, Leistung und Service die Eckpfeiler unserer Geschäftsphilosophie bilden.
Hauptmerkmale
- Verschlussloses Design für flüssigeres Sehen
- Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig vorkommen
- Der geräuschlose Betrieb gewährleistet eine diskrete Nutzung ohne mechanische Geräusche
- Kompakt und leicht, flexibel für die Integration
- Gesamtsystemabmessungen nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g
- Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration
- Funktionsreiche, nahtlose Integration
- Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays
- Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
| Modell | iSE412 | |
| IR-Detektor-Anzeigen | ||
| Empfindliches Material | VOx | |
| Auflösung | 384×288 | |
| Pixelgröße | 12μm | |
| Spektrale Reaktion | 8μm ~ 14μm | |
| Typisches NETD | ≤30mK | |
| Bildverarbeitung | ||
| Effektive Pixel | 384×288 | |
| Digitale Bildrate | 50Hz | |
| Startzeit | 6s | |
| Digitales Video | YUV420/YUV422/RGB888/RAW | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| Ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) | |
| Bildrichtung | Horizontal/Vertikal/Diagonal | |
| Digitaler Zoom | 1x/2x/4x/8x | |
| Bildhelligkeit | Automatisch/manuell | |
| Bildkontrast | Automatisch/manuell | |
| Kompensationsmodus | Handbuch | |
| Elektrisch | ||
|
Standardmäßige externe Schnittstelle
|
50-polig: BP040SB-50-0114-B-R0
|
|
| Kommunikationsschnittstelle | TTL-232/USB2.0 | |
| Digitale Videoschnittstelle | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 2,7 V ~ 5,3 V | |
| Typischer Stromverbrauch | 0,8 W bei 50 Hz bei 23 ± 3 °C | |
| Mechanisch/Objektiv | ||
| Blanke Kerngröße (mm) | 25,4×25,4×22,7 | φ36×24,3 |
| Gewicht des bloßen Kerns (g) | 26±1,5 | 28±1,5 |
| Optische Linse |
Athermischer Fixfokus: 4,9/9,1/13/19 mm
|
Fester Fokus athermisch: 25 mm/35 mm
|
| Verschlusskomponenten | Optional | |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen | |
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach | 1500 g bei 0,4 ms |
| Schutzstufe | IP67 (Frontlinse) | |
| Umweltanpassungsfähigkeit | ||
| Betriebstemperatur | -40℃~+70℃ | |
| Lagertemperatur | -45℃~+85℃ | |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend | |
| Zertifizierung | ROHS2.0/REACH | |
Industrielle Anwendungen
Das Wärmebildmodul iSE412 wird häufig verwendet in:
- Industrielle Vision
- Brandbekämpfung und Rettung
- Sicherheitsüberwachung
- Beobachtung im Freien
- Maschinelles Sehen
- Unterhaltungselektronik
Produktvorteile
- Vielfältiges Produktportfolio:Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
- Reichhaltige Produktvielfalt:Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
- Hervorragende Leistung:Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.
- Einfache Integration:Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
Bei der Infrarot-Wärmebildgebung handelt es sich um eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder um, die die Temperaturverteilung der Zieloberfläche zeigen. Unterschiedliche Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken.
Wofür kann Infrarotbildgebung eingesetzt werden?
- Nachtsicht
- Suchen und retten
- Zerstörungsfreie Prüfung
- Epidemie Prävention
- Thermografie
- Sicherheit und Überwachung
- Brandbekämpfung
Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht normalerweise aus einem Infrarotdetektor, einer Infrarotlinse und Hardwareelektronik mit eingebetteter Software und Algorithmen. Es handelt sich um die Mindesteinheit eines Wärmebildgeräts.
