Nicht gekühlte Wärmebildkameramodule mit 640x512/12μm für die Bildverarbeitung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE612 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | Kameraobjektiv | Mehrere verfügbar |
|---|---|---|---|
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | Typisches NETD | ≤20mK |
| Spektralbereich | 8~14μm LW | Startzeit | 6S |
| Hervorheben | RoHS-Wärmebildkamera-Modul,Modul der Wärmebildkamera-640x512,Modul der Wärmebildgebungs-90g |
||
Produkt-Beschreibung
Ungekühltes Wärmebildkameramodul 640x512 12μm für die Sicherheitsüberwachung
Produktübersicht

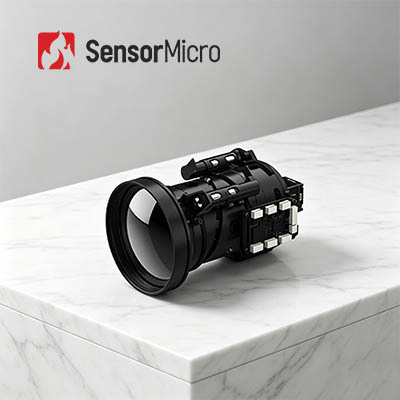

Der iSE612-Infrarotkamerakern verfügt über einen fortschrittlichen 640 x 512 12 μm großen Wärmedetektor mit hoher Empfindlichkeit, der rauscharme Wärmebilder mit einer NETD-Leistung unter 20 mK liefert. Dieses verschlusslose Design macht routinemäßige Kalibrierungsarbeiten überflüssig und behebt Bildstotterprobleme, die bei herkömmlichen verschlussbasierten Systemen häufig auftreten, wodurch eine reibungslose und stabile Bildübertragung unter allen Betriebsbedingungen gewährleistet wird.
Die optimierte interne Struktur unterstützt ein flexibles Layout und eine nahtlose Integration in verschiedene Produkte. Ausgestattet mit umfassenden praktischen Funktionen unterstützt der iSE612 die Verbesserung von hochauflösenden Algorithmen, die Anzeige auf geteiltem Bildschirm und personalisierte Parametereinstellungen. Die hervorragende Kompatibilität ermöglicht die mühelose Kopplung mit verschiedenen Micro-OLED-Displays, optischen Linsen und Erweiterungskomponenten und macht es zu einer idealen Kernkomponente für die Herstellung und Aufrüstung von Infrarot-Bildgebungsgeräten.
Hauptmerkmale
- Reibungslos, stabil und äußerst kostengünstig:Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig vorkommen. Verwendet den kostengünstigen ApexCore-Keramikgehäusedetektor mit NETD≤20 mK.
- Kompakt und leicht, flexibel integrierbar:Abmessungen von nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g. Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration.
- Umfangreiche Funktionen für nahtlose Integration:Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache Sekundärentwicklung und Systemanpassung.
Produktspezifikationen
| Modell | iSE612 | |
|---|---|---|
| IR-Detektor-Anzeigen | ||
| Empfindliches Material | VOx | |
| Auflösung | 640×512 | |
| Pixelgröße | 12μm | |
| Spektrale Reaktion | 8μm ~ 14μm | |
| Typisches NETD |
≤20mK |
|
| Bildverarbeitung | ||
| Digitale Bildrate | 50Hz | |
| Startzeit | 6s | |
| Digitales Video | YUV420/YUV422/RGB888/RAW | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| Ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Tint/Black Hot) | |
| Bildrichtung | Horizontal/Vertikal/Diagonal | |
| Digitaler Zoom | 1x/2x/4x/8x | |
| Kompensationsmodus | Handbuch | |
| Elektrisch | ||
| Standardmäßige externe Schnittstelle | 50-polig: BP040SB-50-0114-B-R0 | |
| Kommunikationsschnittstelle | TTL-232/USB2.0 | |
| Digitale Videoschnittstelle | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 2,7 V ~ 5,3 V | |
| Typischer Stromverbrauch | 0,8 W bei 50 Hz bei 23 ± 3 °C | |
| Mechanisch/Objektiv | ||
| Größe des bloßen Kerns | 25,4×25,4×22,7mm | φ36×24,3mm |
| Gewicht des bloßen Kerns | 26 ± 1,5 g | 28 ± 1,5 g |
| Optische Linse | Athermischer Fixfokus: 4,8/9,1/13/19 mm |
|
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach | 1500 g bei 0,4 ms |
| Vibration |
5,35 g, zufällige Vibration, 3-Achsen |
|
| Verschlusskomponenten | Optional | |
| Umweltanpassungsfähigkeit | ||
| Betriebstemperatur | -40℃~+70℃ | |
| Lagertemperatur | -45℃~+85℃ | |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend | |
| Zertifizierung | ROHS2.0/REACH | |
Industrielle Anwendungen
Das Wärmebildmodul iSE612 wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.
Ihr vertrauenswürdiger Partner für Infrarot-Sensorik
Umfassendes technisches Fachwissen:Mit langjähriger Erfahrung in Forschung, Entwicklung und Anwendung der Infrarot-Sensortechnologie verfügen wir über starke Kompetenzen in den Bereichen Chip-Design, Wafer-Herstellung, Verpackung und Prüfung sowie Systemintegration.
Fokussiert auf Innovation und praktische Umsetzung:Wir sind bestrebt, technologische Durchbrüche in der Wärmebildtechnik voranzutreiben und die Grenzen bei NETD, SWaP und Betriebstemperatur in den Bereichen Sicherheit, industrielle Überwachung und intelligente Systeme ständig zu erweitern.
Diversifiziertes Produktportfolio:Unterstützt durch unabhängige Forschung und Entwicklung sowie mehrere technische Wege bieten wir umfassende Infrarot-Erkennungskomponenten – sowohl gekühlt als auch ungekühlt – und bieten maßgeschneiderte Lösungen für verschiedene Branchen.
Strenge Zuverlässigkeitsvalidierung:Unterstützt durch robuste Qualitätsmanagementsysteme durchlaufen unsere Produkte mehrere Testverfahren, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Professioneller technischer Support:Unser Engineering-Team arbeitet eng mit den F&E- und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
Welche Vorteile haben ungekühlte Infrarotdetektoren?
Ungekühlte Infrarot-Fokalebenendetektoren arbeiten bei Raumtemperatur ohne Kühlgeräte und bieten Vorteile wie schnelle Inbetriebnahme, geringen Stromverbrauch, geringe Größe, geringes Gewicht, lange Lebensdauer und niedrige Kosten.
Was sind die wichtigsten Überlegungen für einen Infrarotdetektor/Thermomodul für Ihre Anwendung?
Zu den wichtigsten Überlegungen gehören:
- Die Detektorauflösung
- Die Pixelgröße
- Die NETD
- Die Bildqualität
- Die Objektivoptionen
- Der Stromverbrauch
- Die Größe und das Gewicht
- Die mechanische und elektrische Schnittstelle
- Das Budget
