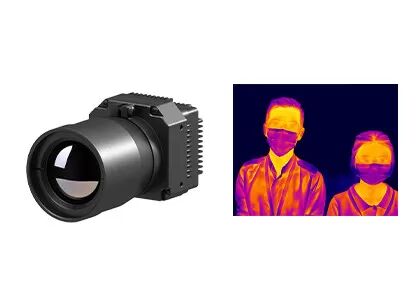

Oberflächenwelle-Infrarotkamera-Kern 1280x1024 12μm für industrielle Temperaturmessung

  • 1280x1024 12μm Long Wave Infrared Camera Core for Industrial Temperature Measurement
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer PLUG1212R
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 1280x1024/12μm NETD <50mK
Spektralbereich 8~14μm Größe 20x20x10.4mm
Hervorheben

Infrarotkamera der Oberflächenwelle-1280x1024

,

12μm Oberflächenwelle-Infrarotkamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung

VOx Uncooled LWIR 1280x1024/12μm Thermalkameramodul für die industrielle Temperaturmessung


Beschreibung des Produkts


PLUG1212R ist eines der ungekühlten Infrarotkameramodule der PLUG-R-Serie.Es basiert auf einem 1280x1024/12μm ungekühlten Infrarotdetektor mit professioneller Signalverarbeitungsschaltung und Bildverarbeitungsplattform, verwandelt die Ziel-Infrarotstrahlung vollständig in Temperaturdaten. Seine Temperaturmessung ist verfügbar und der Temperaturbereich anpassbar,mit einer Breite von mehr als 20 mm,.


Mit einer großen Auflösung von 1280x1024 kann das ungekühlte thermische Modul PLUG1212R mehr Bilddetails präsentieren und ein größeres Sichtfeld unterstützen.Die reduzierte Pixelgröße von 12 μm bietet eine bessere räumliche Auflösung und entspricht einem kürzeren optischen Objektivfokus, um die gleiche Mission zu erreichen.


Wir sind ein Anbieter von thermischen Infrarotdetektoren und Infrarotkameramodule.effiziente und bequeme Lösungen für Kunden in allen Branchen mit seiner Kerntechnologie des unabhängigen FuE-Infrarotdetektors.


Hauptmerkmale


- Pixelpitch: 12 μm

- Auflösung: 1280x1024

- Spektralbereich: 8 μm-14 μm

- Hohe Empfindlichkeit: NETD < 30mK

- Temperaturbereich: -20°C bis 150°C, 100°C bis 550°C

- Temperaturgenauigkeit: ±2°C oder ±2%

- Hohe Zuverlässigkeit und starke Umweltausfallfähigkeit.


Produktspezifikationen


Modell Einheit für die Bereitstellung von
Leistung des IR-Detektors
Entschließung 1280x1024
Pixel Pitch 12 μm
Spektralbereich 8 bis 14 μm
Netto-Datenbank < 30mk
Bildverarbeitung
Bildrate 25 Hz
Startzeit < 25 s
Analogvideo /
Digitales Video HDMI/RAW/YUV/BT1120
Erweiterungskomponente USB/Camerlink
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8
Bildanzeige Schwarz heiß/Weiß heiß/Pseudokolor
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Außenschnittstelle 50pin_HRS-Schnittstelle
Kommunikationsmodus RS232-TTL, 115200 Bps
Versorgungsspannung 5 ± 0,5 V
Temperaturmessung
Betriebstemperaturbereich -10°C bis 50°C
Temperaturbereich -20°C bis 150°C, 100°C bis 550°C
Temperaturgenauigkeit ±2°C oder ±2% (Ermitteln des Höchstwerts)
SDK ARM/Windows/Linux SDK, Vollbildthermographie
Körperliche Eigenschaften
Abmessungen (mm) 56 mal 56 mal 40.2
Gewicht ≤ 200 g
Anpassung an die Umwelt
Betriebstemperatur -40 °C ~ +70 °C
Speichertemperatur -45 °C ~ +85 °C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen Zufällige Vibrationen 5,35 Gramm, 3 Achsen
Schock Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung
Optik
Optionale Linse Festfokus Athermal: 19 mm/25 mm


Industrieanwendungen


Das Infrarot-Bildgebungsmodul PLU1212R wird in den Bereichen Strom, Bildverarbeitung, Gebäudeinspektion, Metallurgie, Petrochemie usw. weit verbreitet.


Oberflächenwelle-Infrarotkamera-Kern 1280x1024 12μm für industrielle Temperaturmessung 0

Kerntechnologie


Starke FuE-Kapazitäten

SensorMicro ist eines der ersten Unternehmen in China, das auf Antimoniden basierende, gekühlte Infrarotdetektoren mit Typ-II-Supergitter (T2SL) erforscht.Es war ein Pionier bei der Massenproduktion und der technischen Anwendung solcher Detektoren im Inland., mit nachgewiesenen Fähigkeiten in der Forschung und Entwicklung und in der Herstellung hochwertiger, fortschrittlicher Geräte, einschließlich MWIR, LWIR, Großformat-Arrays und Hochbetriebstemperatur- (HOT) -Detektoren.



Führende technologische Errungenschaften

SensorMicro führt den Entwicklungstrend der SWaP3-Technologie in der Branche an und ist ähnlichen Produkten in den Bereichen Großformat-Array, kleine Pixel, Hochtemperaturbetrieb,Miniaturisierung, hohe Leistung und geringer Stromverbrauch.



Vollständige Lieferkette

Von modernem Chipdesign, präziser Kühlherstellung bis hin zu Vakuumverpackungsprozessen haben wir eine stabile Lieferkette, zuverlässige Qualität,und erhebliche Kostenvorteile mit integrierter Technologie.


Häufig gestellte Fragen


1In welchen Branchen können die Infrarotdetektoren/Wärmekamera­Kerne eingesetzt werden?


Unsere Wärmekamera-Module werden in vielen Branchen eingesetzt, wie z. B.:

- Thermographie: Wartung von Stromversorgung, Bildverarbeitung, Klimatisierung von Gebäuden, Metallurgie, Petrochemie, Vorhersage, Epidemienprävention

- Sicherheit und Überwachung: sichere Stadt, Überwachung der Infrastruktur, Grenzsicherheit, Seefahrt, Bergbauschutz

- Brandbekämpfung und Rettung: Waldbrandverhütung, Brandverhütung, Suche und Rettung

- UAV-Nutzlast: Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfung, Tierbeobachtung

- Persönliche Sichtweise: Freizeit im Freien, Tierbeobachtung, Durchsetzungspatrouille

- ADAS: Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge

- AIoT: Intelligentes Zuhause, intelligente Hardware, intelligente Pflege, Roboter

- Andere: Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Viehzucht, wissenschaftliche Forschung.
