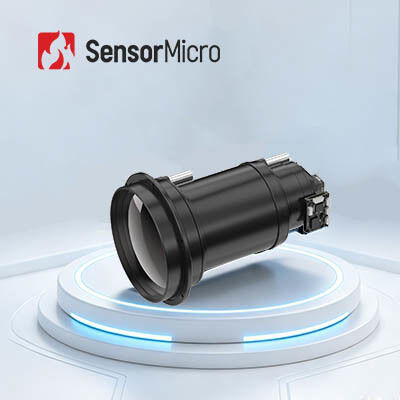

Hohe Empfindlichkeit 1280x1024 Auflösung 12μm Pixelgröße Ungekühltes Wärmekamera-Modul

  • High Sensitivity 1280x1024 Resolution 12μm Pixel Size Uncooled Thermal Camera Module
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD ≤ 30mK
Spektralbereich 8~14μm Digitale Bildrate 25Hz/30Hz/50Hz
Bildhelligkeit Automatisch/manuell Kommunikationsschnittstelle TTL-232/USB
Hervorheben

Leichtes Wärmekamera-Modul der hohen Auflösung

,

Wärmekamera-Modul ROHS-hoher Auflösung
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochempfindliches MegaPixel-Wärmekamera-Modul ohne Kühlung 1280x1024 12μm
Produktübersicht

iSE1212 ist eines der ungekühlten Infrarotkameramodule der iSE-Serie. Es basiert auf einem ungekühlten Infrarotdetektor mit 1280x1024/12μm mit professioneller Signalverarbeitungsschaltung und Bildverarbeitungsplattform.

Mit einer großen Auflösung von 1280x1024 zeigt das ungekühlte Wärmemodul iSE1212 mehr Bilddetails und unterstützt ein größeres Sichtfeld.Die reduzierte Pixelgröße von 12 μm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Objektivfokus, um die gleiche Reichweite zu erreichen.

Wir sind ein führender Anbieter von thermischen Infrarotdetektoren und Infrarotkameramodulen.effiziente und bequeme Lösungen für Kunden in allen Branchen mit unserer Kerntechnologie des unabhängigen F&E-Infrarotdetektors.

Hauptmerkmale
  • Bildgebung in hoher Auflösung mit glattem Bild:Er liefert Megapixel-Wärmebilder mit einer reibungslosen, verzögerungsfreien Leistung.
  • Schalterlose Bedienung für leise Leistung:Es ist keine Kalibrierung des Verschlusses während des Gebrauchs erforderlich, wodurch das im traditionellen Design übliche Stottern des Bildes beseitigt wird.
  • Funktionsreich und integrationsfreundlich:Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Schlafmodus, One-Click-Kalibrierung und Kompatibilität mit verschiedenen Micro OLED-Displays.Kompatibel mit einer Vielzahl von optischen Linsen und erweiterten Komponenten, die eine einfache Sekundärentwicklung und eine flexible Systemintegration ermöglicht.
Produktspezifikationen


Modell die in Anhang I aufgeführten
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 1280 × 1024
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Effektive Pixel 1280 × 1024
Digitale Bildrate 25 Hz/30 Hz/50 Hz
Startzeit 7s
Digitales Video Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
ohne Verschluss Unterstützt
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
Bildrichtung Horizontale/vertikale/diagonale
Digitales Vergrößern 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Ausgleichsmodus Handbuch
Verhüllung Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menü-Einstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tastaturen ≥4 ((Knopffunktionen anpassbar)
OLED-Fahren Unterstützung von I2C, 16bit/24bit Parallel Port, Datavalid und anderen Antriebsbildschirmsignalen
Einheitliche Antriebe für die Antriebe von Mikro-OLED MDP03/Micro-OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Unterstützt MIPI-Displaysignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt steuern.
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 50pin: BP040SB-50-0114-B-R0
Kommunikationsoberfläche TTL-232/USB
Digitale Videooberfläche DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 20,7 V bis 5,3 V
Typischer Stromverbrauch 1.2W@25Hz@23±3°C
Mechanische/Objektive
Größe des Kerns ((mm)) 38 × 39 × 28 68 mal 69 mal 30.2
Gewicht des Kerns (g) 65 ± 3 88.5±3
Optische Linsen Festfokus Athermal: 14mm/19mm/25mm/35mm Festfokus Athermal: 50 mm/100 mm
Motorisierte Linse: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Komponenten der Verschlüsse Zusätzlich
Schutzniveau IP67 (Vorderobjektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35g, zufällige Vibrationen, 3-Achsen
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal 500 g@1 ms
Zertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Das Infrarot-Bildgebungsmodul iSE1212 wird häufig in der industriellen Sicht, Feuerwehr und Rettung, Sicherheitsüberwachung, Außenbeobachtung, Maschinensicht, Unterhaltungselektronik usw. eingesetzt.

Unsere Vorteile
  • Hohe Empfindlichkeit und hervorragende Leistung:Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren:Ungekühlte und gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung:Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Was ist Infrarotthermographie?
Die Thermographie ist eine neue und wirksame Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur basiert.Die von einem Objekt ausgestrahlte Infrarotstrahlung wird aufgezeichnet und in Form einer Temperaturverteilungskarte dargestellt.
Wofür kann die Infrarotthermographie eingesetzt werden?
Das Infrarot-Wärmebild kann verwendet werden, um Hausinspektionen durchzuführen, strukturelle Defekte, elektrische Fehler, mechanische Fehler, physiologische Veränderungen bei Menschen und Tieren und vieles mehr zu bestimmen.
Was sind die Vorteile der Infrarotthermographie?
Bei der zerstörungsfreien Prüfung ist es einfach zu testen und schnell zu reagieren, ohne Schäden zu verursachen, was zu Kosteneinsparungen, einer höheren Arbeitseffizienz und einer geringeren Abwertung von Arbeitskräften und Ausrüstung führt.für die medizinische Thermographie, ist es sehr effizient, um die versteckten Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für eine frühzeitige Gesundheitsuntersuchung ist.
