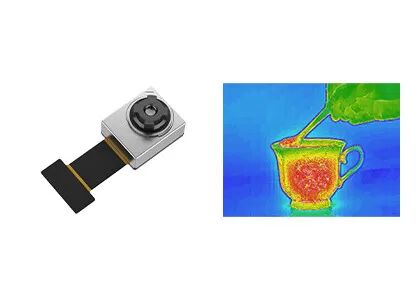

Mikro-Infrarot-Wärmekamera-Kern 120x90/17μm für Smart Home
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | TIMO120 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 120x90 | Pixelabstand | 17μm |
|---|---|---|---|
| Spektralbereich | 8~14μm | Temperaturbereich | -20℃~+120℃ (kundengerecht) |
| NETD | ≤60mK | Größe | 8.5x8.5x9.16mm |
| Hervorheben | Kern der Wärmekamera-120x90,Mikroinfrarotwärmekamera-Kern,Smart Home-Wärmekamera-Kern |
||
Produkt-Beschreibung
Wärmekamera Modul TIMO120
120x90 / 17μm Mikro-Infrarot-Wärmekamera-Kern für Smart Home, Intelligentes Gebäude
Beschreibung des Produkts
TIMO120 Infrarot-Wärmemodul integriert 120x90 / 17μm Wafer Level Package (WLP) Infrarot-Detektor und ist für Anwendungen der optimierten Größe, Gewicht, Leistung, Kosten (SWaP-C) ausgerichtet.Seine superminiature Struktur lässt sich leicht in verschiedene intelligente Geräte integrieren, Wärmebildgeräte oder mobile Endgeräte mit strengen Anforderungen an Kosten, Größe und Gewicht.
Im Vergleich zu herkömmlichen Temperaturmessgeräten ist das IR-Sensormodul TIMO120 bei der Epidemieprävention empfindlicher als die üblichen Thermopile-Arrays.Auch mit Waferverpackungen, TIMO120 thermischer Sensor-Kamera-Modul ist günstiger für die Infrarot-Bildgebung Anwendungen, die strenge Anforderungen an Kosten, Größe und Gewicht benötigen.
Dank der WLP-Technologie ist das ungekühlte Wärmemodul der TIMO-Serie in den aufstrebenden Märkten wie der Unterhaltungselektronik bevorzugt.Es ist einfacher, das Wärmebildmodul von TIMO in mehr Endprodukte zu integrieren und die Zeit der sekundären Entwicklung der Kunden zu verkürzen.
Hauptmerkmale
- Mindestgröße 8,5 x 8,5 x 9,16 mm
- Temperaturbereich von -20°C bis +120°C
- Einfache Integration
- Vollständiges SDK-Entwicklungskit
- Niedrigleistungsdesign bis zu 9mW
Produktspezifikationen
| Modell | TIMO-120 |
| Leistung des IR-Detektors | |
| Entschließung | 120x90 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | ≤ 60mK |
| Linsenart | WLO |
| Fokussierungsmodus | Festes Vergrößern |
| HFOV | 90° und 50° |
| Schallfeldtiefe | 10 cm bis Unendlichkeit. |
| Bildrate | 1 ~ 30 Hz (anpassbar) |
| Temperaturmessung | |
| Temperaturbereich | -20°C ~ +120°C (anpassbar) |
| Temperaturgenauigkeit | Anpassungsfähig (Erfüllen der Anforderungen der Körper- oder industriellen Thermographie) |
| Schnittstelle/Steuerung | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0,05 V |
| DVDD | 1.8V±0.05V |
| Schnittstelle | Digitale Schnittstelle |
| Stromverbrauch | 45 mW (typischer Modus); 9 mW (Low Power Mode) |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 12x10x5,48 (HFOV=90°); 8,5x8,5x9,16 (HFOV=50°) (Die Spezifikationen gelten) |
| Betriebstemperatur | -20 °C ~ +60 °C |
| Speichertemperatur | -40 °C ~ +85 °C |
Industrieanwendungen
Das Wärmekamera-Modul TIMO120 wird in vielen Bereichen wie Thermographie, intelligente Hardware, Smart Building, Smart Home, AIoT usw. weit verbreitet.
Unsere Art zu dienen
Vorverkauf
Anforderungsanalyse
Szenariobewertung
Produktauswahl
Individuelle Lösungen
Einsatz
Schnelle Lieferung
Systemintegration und -prüfung
Technische Ausbildung
Anwendungsrichtlinie
Dienstleistungen im Kundendienst
Ferndiagnostik
Garantiedienstleistung
Firmware-Upgrades
Technische Wartung
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (- 273 °C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
2Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
3Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Der nicht gekühlte Infrarot-Brennflächendetektor benötigt keine integrierte Dewar-Cooler-Assembly (IDCA) und kann bei Zimmertemperatur arbeiten.Kleine GrößeObwohl die Empfindlichkeit des ungekühlten Infrarot-Fokaldetektors nach Jahren der Entwicklung nicht so gut ist wie die der gekühlten Infrarot-Detektoren,Die Kostenleistung ist eindeutig besser als die des gekühlten Detektors., die eine breitere Anwendungsmöglichkeit bietet.
