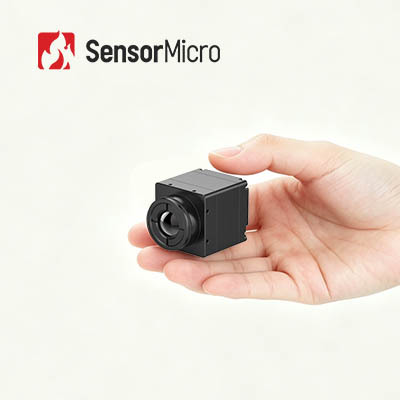

Nicht gekühltes LWIR VOx 384x288 / 12μm Infrarot-Wärmemodul mit Verschlussloskonstruktion

  • Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module with Shutterless Design
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288/12μm Typisches NETD ≤ 30mK
Spektralbereich 8~14μm Digitale Bildrate 50Hz
Startzeit 6S Digitales Video YUV420/YUV422/RGB888/RAW
Hervorheben

LWIR-Kamera-Modul-Kern

,

Kamera-Modul 640x512 LWIR

,

Ungekühltes Kamera-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Nicht gekühltes LWIR VOx 384x288 / 12μm Infrarot-Wärmemodul, Wärmebildkamera-Kern
Produktübersicht

Die iSE412 ist Teil der iSE-Serie von ungekühlten Thermalkameramodule, mit einem 384x288 / 12μm ungekühlten FPA-Infrarotdetektor, professioneller Signalverarbeitungsschaltung,und fortschrittliche Algorithmen zur Bildverarbeitung.

Dieses Infrarot-Wärmemodul ist für industrielle Beobachtungs- und Infrarot-Bildgebungsanwendungen konzipiert.Es unterstützt einstellbare Bildparameter, um unterschiedliche Betriebsanforderungen zu erfüllen, und liefert scharfe, detaillierte Wärmebilder mit gleichbleibender Leistung.

Hauptmerkmale
  • Schießschalterloses Design für eine reibungslose Betrachtung
    • Keine Kalibrierung des Verschlusses während des Betriebs erforderlich, so dass das Stottern des Bildes, das in traditionellen Verschlusssystemen üblich ist, beseitigt wird
    • Der leise Betrieb sorgt für eine diskrete Nutzung ohne mechanisches Rauschen
  • Kompakt und leicht, flexibel für die Integration
    • Gesamtsystemmaße von 25,4 × 25,4 × 22,7 mm, Gewicht des Kerns ≤ 26±1,5 g
    • Raum sparende Strukturgestaltung ermöglicht eine flexible Systemgestaltung und -integration
  • Feature-reiche, nahtlose Integration
    • Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro OLED-Displays
    • Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung
Produktspezifikationen
Modell die in Anhang I aufgeführten
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 384 × 288
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Effektive Pixel 384 × 288
Digitale Bildrate 50 Hz
Startzeit 6s
Digitales Video Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
ohne Verschluss Unterstützt
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
Bildrichtung Horizontale/vertikale/diagonale
Digitales Vergrößern 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Ausgleichsmodus Handbuch
Elektrotechnik
Standard-Außenschnittstelle
50pin: BP040SB-50-0114-B-R0
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten
Elektrische Schnittstelle
Versorgungsspannung 20,7 V bis 5,3 V
Typischer Stromverbrauch 0.8W@50Hz@23±3°C
Mechanische/Objektive
Größe des Kerns ((mm)) 25.4 mal 25.4 mal 22.7 φ36 × 24.3
Gewicht des Kerns (g) 26 ± 1.5 28±1.5
Optische Linsen
Festfokus Athermal: 4,9/9,1/13/19 mm
Festfokus Athermal: 25 mm/35 mm
Komponenten der Verschlüsse Zusätzlich
Vibrationen 5.35g, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal 1500 g@0,4 ms
Schutzniveau IP67 (Vorderobjektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Zertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen
  • Industrielle Vision
  • Brandbekämpfung und Rettung
  • Sicherheitsüberwachung
  • Beobachtung im Freien
  • Bildverarbeitung
  • Verbraucherelektronik
Häufig gestellte Fragen
Welche Vorteile haben ungekühlte Infrarotdetektoren?

Nichtgekühlte Infrarot-Brennflächendetektoren benötigen keine Kühlvorrichtungen und können bei Raumtemperatur betrieben werden.Leichtgewicht, lange Lebensdauer und niedrige Kosten.

Was sind die wichtigsten Erwägungen für einen Infrarotdetektor/Wärmemodul für Ihre Anwendung?

Zu den wichtigsten Überlegungen gehören:

  • Auflösung des Detektors
  • Die Pixelgröße
  • Die NETD
  • Die Bildqualität
  • Die Optionen der Objektive
  • Der Stromverbrauch
  • Größe und Gewicht
  • Die mechanische und elektrische Schnittstelle
  • Der Haushalt
