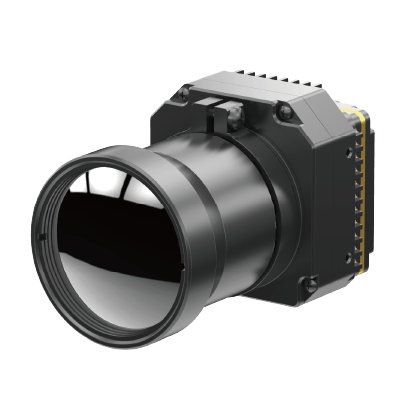

PLUG1212 hohes ungekühltes Infrarotmodul der Stabilitäts-1280x1024 für Allwetter- Bedingungen
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Spektralbereich | 8~14μm | Größe | 20x20x10.4mm |
Markieren | ungekühltes Infrarotmodul 1280x1024,Hohe Stabilitäts-ungekühltes Infrarotmodul,Modul der Wärmekamera-PLUG1212 |

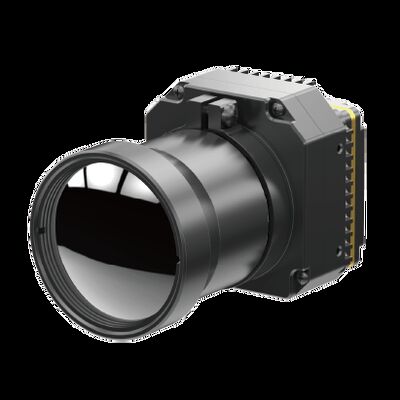

PLUG1212 hohes ungekühltes Infrarotmodul der Stabilitäts-1280x1024 für Allwetter- Bedingungen
Bietet ungekühlter Kern der Wärmekamera PLUG1212 Wärmebilder bis zu den Pixeln 1280x1024 an und zeigt Ihnen das kleinste von Details. Seine verringerte 12µm Pixelgröße bietet bessere Ortsauflösung an und bringt kürzeren Fokus der optischen Linse zusammen, um den gleichen Streckenauftrag zu erzielen.
Anders als traditionelle abgekühlte Wärmebildgebungssysteme funktioniert das ungekühlte VOx-Wärmebildgebungs-Modul HD LWIR 1280x1024/12μm ohne den Bedarf an einem kälteerzeugenden Kühlsystem. Dieses ergibt bedeutende Kostenaufstellung, erhöhte Beweglichkeit und einen vereinfachten Wartungsprozeß. Das Modul verwendet einen hochmodernen ungekühlten microbolometer Sensor, der auf Technologie basiert des VOx (Vanadium-Oxid) und stellt zuverlässige und ununterbrochene Wärmebildgebungsleistung sicher.
Die Kompaktbauweise des Moduls, wenn seine Maße für einfache Integration optimiert sind, macht es passend für Installation auf Brummen, Handgeräten, Sicherheitssystemen und anderen tragbaren Plattformen. Dieses leichte Modul ist ausgeführt worden, um nahtlose Integration in vorhandene Systeme, in Angebotflexibilität und in Vielseitigkeit in den Wärmebildgebungsanwendungen sicherzustellen.
Wird thermischer Infrarotkern PLUG1212 in einer breiten Palette von Bereichen angewendet und seine Sichtinformationslösungen umfassen Tag, Nacht, niedrige Sicht und Allwetter- Bedingungen.
- Ultra klare Wärmebildgebung
- Stabile Leistung
- Klare Bild-Qualität u. Details
- Starke Klimaanpassungsfähigkeit
Modell | PLUG1212 |
Ir-Detektor-Leistung | |
Entschließung | 1280x1024 |
Pixel-Neigung | 12μm |
Spektralbereich | 8~14μm |
NETD | <30mk> |
Bildverarbeitung | |
Rahmen-Rate | 25Hz |
Startzeit | <25s> |
Analoges Video | / |
Digital-Video | HDMI/RAW/YUV/BT1120 |
Erweiterungs-Komponente | USB/Camerlink |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | 1~8X kontinuierliches lautes Summen, Schrittgröße 1/8 |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Schnittstelle 50pin_HOURS |
Kommunikations-Modus | RS232-TTL, 115200bps |
Versorgungs-Spannung | 5±0.5V |
Typische Leistungsaufnahme | <2> |
Körperliche Eigenschaften | |
Maß (Millimeter) | 56x56x40.2 |
Gewicht | ≤220g |
Klimaanpassung | |
Operations-Temperatur | -40°C | +70°C |
Lagertemperatur | -45°C | +85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | Gelegentliche Erschütterung 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Optik | |
Optionale Linse | Fixfocus athermal: 19mm/25mm |
Das Infrarotmodul der darstellung PLU1212 ist in der Sicherheit u. Überwachung, Freien, Feuerbekämpfung u. Rettung, Strafverfolgung u. Rettung, ADAS-, UAV-Nutzlasten etc. weitverbreitet.
1. Wie einen Infrarotdetektor tut Arbeit?
Infrarotdetektoren arbeiten, indem sie elektromagnetische Strahlung in der Infrarotstrecke abfragen. Der genaue Mechanismus der Entdeckung schwankt abhängig von der Art des Infrarotdetektors.
Thermische Detektoren arbeiten, indem sie den Temperaturwechsel messen, der indem sie die Infrarotstrahlung verursacht wird, absorbieren. Zum Beispiel bestehen microbolometers aus einer Matrix von kleinen widerstrebenden Elementen, die empfindlich sind zu erhitzen. Wenn Infrarotstrahlung durch den Detektor absorbiert wird, veranlaßt sie die Temperatur des widerstrebenden Elements, sich, mit dem Ergebnis einer Änderung im elektrischen Widerstand zu erhöhen, der in ein Bild ermittelt werden und umgewandelt werden kann.
Photondetektoren arbeiten andererseits, indem sie Photonen von der Infrarotstrahlung in elektrische Signale umwandeln. Zwei allgemeine Arten Photondetektoren sind photo-voltaische Detektoren und Fotoleiter. Foto-voltaische Detektoren erzeugen eine Spannung, wenn Infrarotphotonen absorbiert werden, während Fotoleiter ihre Leitfähigkeit erhöhen, wenn Photonen absorbiert werden.
Infrarotdetektoren können andere Entdeckungsmechanismen, wie Pyroelectricity, in dem Temperaturschwankungen eine Gebühr in einem Material verursachen, oder thermoelektrische Effekte auch verwenden, in denen eine Temperaturdifferenz zwischen zwei Materialien eine Spannung erzeugt.
Das Ausgangssignal vom Infrarotdetektor kann als Bild verarbeitet werden und angezeigt werden, das für eine Vielzahl von Zwecken, wie Wärmebildgebung in den medizinischen oder industriellen Anwendungen, Fernerkundung der Umwelt und thermisches Scannen in den Sicherheitssystemen verwendet werden kann.
