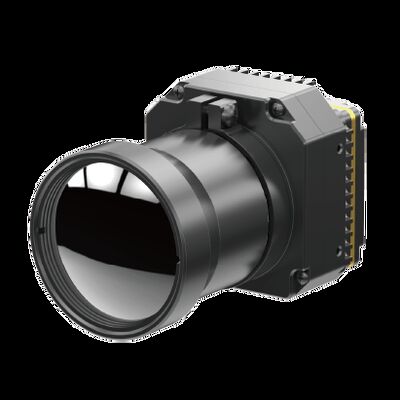

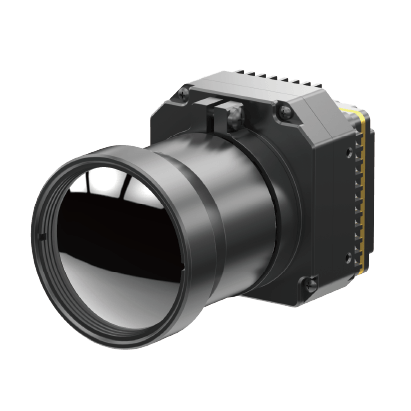

Hochauflösendes ungekühltes VOx-Wärmebildgebungs-Modul für industrielle Thermographie

Hochauflösendes ungekühltes VOx-Wärmebildgebungs-Modul für industrielle Thermographie

PLUG1212R ist eins des PLUG-R Reihenungekühlten Infrarotkameramoduls, das durch globale Sensortechnik (GST) entwickelt wird. Es basiert auf GST1212M-ungekühltem Infrarotdetektor mit Berufssignalaufbereitungsstromkreis und Bildverarbeitungsplattform, wandelt vollständig die Zielinfrarotstrahlung in Temperaturdaten um. Seine Temperaturmessung ist verfügbar und Temperaturspanne kann kundengerecht sein, die die spezifischen Bedingungen der industriellen Thermographie erfüllen.

Das ungekühlte VOx-Wärmebildgebungs-Modul HD LWIR 1280x1024/12μm bietet eine breite Temperaturmessungsstrecke an und ermöglicht verschiedenen Anwendungen auf den Gebieten wie industrieller Inspektion, Überwachung und Sicherheit. Wenn eine Temperaturspanne beide Temperaturen unter null umfasst (- 20℃) und Hochtemperaturumwelt (bis 550), bringt dieses Modul die Nachfragen von verschiedenen Wärmebildgebungsszenario unter.

- Pixelneigung: 12μm

- Entschließung: 1280x1024

- Spektren erstrecken sich: 8μm -14μm

- Hohe Empfindlichkeit: NETD<30mk>

- Temperaturspanne: -20℃~150℃, 100℃~550℃

- Temperatur-Genauigkeit: ±2℃ oder ±2%

- Hohe Zuverlässigkeit u. starke Klimaanpassungsfähigkeit.

Das PLU1212R-Infrarotdarstellungsmodul ist im Energie-Strom, in der industriellen Bildverarbeitung, in der Bauaufsicht, in metallurgischem petrochemischem etc. weitverbreitet.

1.How einen Infrarotdetektor tut Arbeit?

Infrarotdetektoren arbeiten, indem sie elektromagnetische Strahlung in der Infrarotstrecke abfragen. Der genaue Mechanismus der Entdeckung schwankt abhängig von der Art des Infrarotdetektors.

Thermische Detektoren arbeiten, indem sie den Temperaturwechsel messen, der indem sie die Infrarotstrahlung verursacht wird, absorbieren. Zum Beispiel bestehen microbolometers aus einer Matrix von kleinen widerstrebenden Elementen, die empfindlich sind zu erhitzen. Wenn Infrarotstrahlung durch den Detektor absorbiert wird, veranlaßt sie die Temperatur des widerstrebenden Elements, sich, mit dem Ergebnis einer Änderung im elektrischen Widerstand zu erhöhen, der in ein Bild ermittelt werden und umgewandelt werden kann.

Photondetektoren arbeiten andererseits, indem sie Photonen von der Infrarotstrahlung in elektrische Signale umwandeln. Zwei allgemeine Arten Photondetektoren sind photo-voltaische Detektoren und Fotoleiter. Foto-voltaische Detektoren erzeugen eine Spannung, wenn Infrarotphotonen absorbiert werden, während Fotoleiter ihre Leitfähigkeit erhöhen, wenn Photonen absorbiert werden.

Infrarotdetektoren können andere Entdeckungsmechanismen, wie Pyroelectricity, in dem Temperaturschwankungen eine Gebühr in einem Material verursachen, oder thermoelektrische Effekte auch verwenden, in denen eine Temperaturdifferenz zwischen zwei Materialien eine Spannung erzeugt.

Das Ausgangssignal vom Infrarotdetektor kann als Bild verarbeitet werden und angezeigt werden, das für eine Vielzahl von Zwecken, wie Wärmebildgebung in den medizinischen oder industriellen Anwendungen, Fernerkundung der Umwelt und thermisches Scannen in den Sicherheitssystemen verwendet werden kann.
