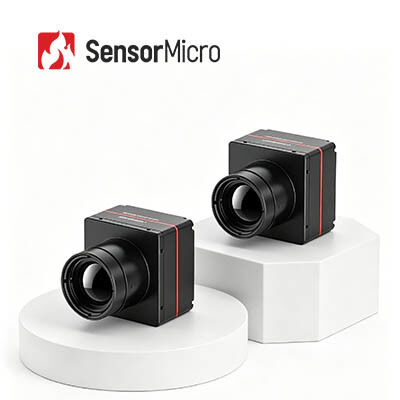

1280x1024 Auflösung 12μm Pixelgröße Wärmekamera Modul für Fernerkundung
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE1212 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤ 30mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC |
| Digitale Bildrate | 25Hz/30Hz/50Hz | Digitaler Zoom | 1X/2X/4X/8X |
| Hervorheben | Wärmekamera IR-hoher Auflösung,Wärmekamera-Modul Soem-hoher Auflösung |
||
Produkt-Beschreibung
OEM 1280 x 1024/12 μm hochauflösendes Wärmebildkameramodul mit großer Reichweite
Produktübersicht
Hochstabiles 1280x1024 / 12 μm ungekühltes Infrarotmodul für ultraklare Wärmebildgebung
Der iSE1212-Wärmebildkamerakern verfügt über ein selbst entwickeltes großes Array mit einer Auflösung von 1280 x 1024 und einem hochmodernen LWIR-Infrarotdetektor mit einer Pixelgröße von 12 µm.
Dieses Wärmebildmodul verbessert die Langwellen-Wärmebildgebung, indem es mehr als die doppelte Sensorauflösung von 640 x 480 Kernen bietet. Es gewährleistet eine Erkennung über große Entfernungen und behält gleichzeitig ein weites Sichtfeld bei – eine 640-Kamera mit derselben Brennweite würde nur die Hälfte des Sichtfelds einer 1280-Kamera bieten.
Hauptmerkmale
- Hochauflösende Bildgebung mit flüssiger Bilddarstellung- Liefert Megapixel-Wärmebilder mit reibungsloser, verzögerungsfreier Leistung. Größeres Sichtfeld, größerer Erfassungswinkel, größerer Erfassungsbereich und verbesserte Details.
- Verschlussloser Betrieb für geräuschlosen Betrieb- Während des Gebrauchs ist keine Verschlusskalibrierung erforderlich, wodurch das bei herkömmlichen Designs häufig auftretende Bildstottern vermieden wird. Der geräuschlose Betrieb verhindert die Erkennung durch Ziele.
- Funktionsreich und integrationsfreundlich- Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit einer Vielzahl optischer Linsen und erweiterter Komponenten für einfache Sekundärentwicklung und flexible Systemintegration.
Produktspezifikationen
| Modell | iSE1212 | |
| IR-Detektor-Anzeigen | ||
| Empfindliches Material | VOx | |
| Auflösung | 1280×1024 | |
| Pixelgröße | 12μm | |
| Spektrale Reaktion | 8μm ~ 14μm | |
| Typisches NETD | ≤30mK | |
| Bildverarbeitung | ||
| Effektive Pixel | 1280×1024 | |
| Digitale Bildrate | 25Hz/30Hz/50Hz | |
| Startzeit | 7s | |
| Digitales Video | YUV420/YUV422/RGB888/RAW | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| Ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) | |
| Bildrichtung | Horizontal/Vertikal/Diagonal | |
| Digitaler Zoom | 1x/2x/4x/8x | |
| Bildhelligkeit | Automatisch/manuell | |
| Bildkontrast | Automatisch/manuell | |
| Kompensationsmodus | Handbuch | |
| Absehen | Unterstützt | |
| Systemfunktion | ||
| Schlafmodus | Unterstützt | |
| Menüeinstellung | Anpassbar | |
| Menüsprache | Chinesisch / Englisch | |
| Offset-Kalibrierung | Unterstützt | |
| Tastaturen | ≥4 (Tastenfunktionen anpassbar) | |
| OLED-Fahren | Unterstützt I2C, 16-Bit/24-Bit-Parallelport, Datavalid und andere Laufwerksbildschirmsignale Direktantrieb Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt ansteuern. |
|
| PC-Software | ||
| Computersoftware | Modulsteuerung und Videoanzeige | |
| Elektrisch | ||
|
Standardmäßige externe Schnittstelle
|
50-polig: BP040SB-50-0114-B-R0
|
|
| Kommunikationsschnittstelle | TTL-232/USB | |
| Digitale Videoschnittstelle | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 2,7 V ~ 5,3 V | |
| Typischer Stromverbrauch | 1,2 W bei 25 Hz bei 23 ± 3 °C | |
| Mechanisch/Objektiv | ||
| Größe des blanken Kerns (mm) | 38×39×28 | 68×69×30,2 |
| Gewicht des bloßen Kerns (g) | 65±3 | 88,5 ± 3 |
| Optische Linse | Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm | Fester Fokus athermisch: 50 mm/100 mm Motorisiertes Objektiv: 75 mm/100 mm/150 mm Kontinuierlicher Zoom: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm |
| Verschlusskomponenten | Optional | |
| Schutzstufe | IP67 (Frontlinse) | |
| Umweltanpassungsfähigkeit | ||
| Betriebstemperatur | -40℃~+70℃ | |
| Lagertemperatur | -45℃~+85℃ | |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend | |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen | |
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach | 500g@1ms |
| Zertifizierung | ROHS2.0/REACH | |
Industrielle Anwendungen
Industrielle VisionBrandbekämpfung und RettungSicherheitsüberwachungBeobachtung im FreienMaschinelles SehenUnterhaltungselektronik
Produktvorteile
- Vielfältiges Produktportfolio- Große Auswahl an Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
- Reichhaltige Produktvielfalt- Mehrere Array-Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Linsenoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
- Hervorragende Leistung- Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit – entwickelt für den Einsatz bei einer Vielzahl von Umgebungsbedingungen.
- Einfache Integration- Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung über mehrere Anwendungsbereiche hinweg.
Häufig gestellte Fragen
Wie wählt man die richtige Auflösung des Infrarotdetektors?
Dies hängt von den tatsächlichen Anforderungen und Anwendungen Ihrer Produkte ab, und auch der Preis ist ein Faktor, der berücksichtigt werden muss. Wenn die Bildqualität nicht entscheidend ist, können Sie Infrarotdetektoren mit niedrigerer Auflösung wählen, z. B. 120 x 90, 256 x 192 oder 400 x 300. Wenn Sie für spezielle Zwecke wie Fernüberwachung sehr klare Bilder benötigen, können Sie hochauflösende Infrarotdetektoren mit einer Auflösung von 1280 x 1024 wählen.
Wie wählt man die richtige Pseudofarbe für die Wärmebildaufnahme aus?
- Grauweiß eignet sich besser für Ziele mit geringen Temperaturunterschieden
- Rot und Blau eignen sich besser für Szenen, in denen Problempunkte gefunden werden müssen
- Eisenrot ist die Standardfarbpalette der Energiewirtschaft
Wie wählt man ein geeignetes Infrarot-Wärmebildkameraobjektiv aus?
- Standardobjektivkann normale Ziele mit angemessener Entfernung treffen
- Teleobjektiveignet sich für Ziele, die relativ klein sind und aus großer Entfernung betrachtet werden müssen
- Weitwinkelobjektiveignet sich besser, um aus nächster Nähe mehr Details von Objekten zu erkennen
- Makroobjektivdient dazu, sehr kleine Ziele aus nächster Nähe zu erkennen, beispielsweise Chip-Schaltkreise
