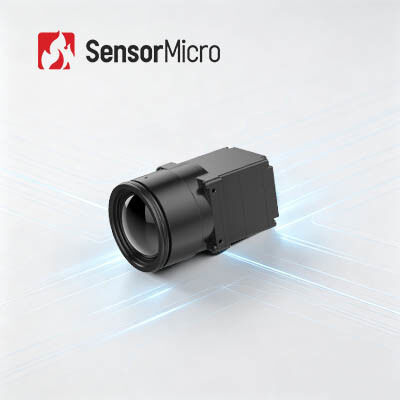

LWIR Ungekühlte Infrarotkamera mit 1280x1024 Auflösung und 12μm Pixel Pitch für schnelle Integration

  • LWIR Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for Fast Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Bildrate 30Hz
Stromverbrauch 1.0W Spektralbereich 8~14μm
Pixelabstand 12μm NETD ≤40mK/F1.0/25℃
Hervorheben

LWIR-Infrarotkamera-Kern

,

Ungekühlter Infrarotkamera-Kern 640x512

,

Kamera-Kern 12uM LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühlter LWIR-Infrarotkamerakern 1280 x 1024/12 µm für schnelle Integration
Produktübersicht

Als dediziertes OEM/ODM-Wärmebild-Kernmodul verfügt der COIN1212-Infrarotkamerakern über einen ausgereiften 1280×1024 hochauflösenden 12-μm-Wafer-Level-Detektor und integrierte Signalverarbeitungs- und Bildgebungsalgorithmussysteme. Es verfügt über umfangreiche erweiterbare Schnittstellen, einschließlich DVP und BT.1120, unterstützt die anpassbare RAW/YUV-Datenausgabe und standardmäßige serielle Kommunikationsprotokolle und ist mit einer vollständigen Serie optischer Objektive kompatibel. Mit stabiler Bildgebungsleistung, schneller Hotspot-Reaktion und äußerst geringen Integrationsschwierigkeiten kann es nahtlos in verschiedene Endgeräte und Systemplattformen eingebettet werden und dient als zentrale Wärmebildkomponenten für intelligente Geräte, industrielle Überwachung und wissenschaftliche Forschungsinstrumente.

Hauptmerkmale
  • Hochauflösende Bildgebung, präzise Erkennung:Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen. Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe.
  • Voll ausgestattet und kostengünstig:Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene. Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern.
  • Schnelle Integration, beschleunigte Entwicklung:Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120. Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus.
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen Empfindliches Material:VOx
Auflösung:1280×1024
Pixelgröße:12μm
Spektrale Reaktion:8μm ~ 14μm
Typischer NETD:≤40mK/F1.0/25℃
Bildverarbeitung Digitale Bildrate:30Hz
Startzeit:6s
Analoges Video:/
Digitales Video:RAW/YUV422
Bildalgorithmus:Ungleichmäßigkeitskorrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenverbesserung (EE)
Bildanzeige:10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software ICC-Software:Modulsteuerung und Videoanzeige
Elektrisch Standardmäßige externe Schnittstelle:50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine:USB3.0
Kommunikationsschnittstelle:TTL-232
Digitale Videoschnittstelle:DVP16/BT.1120/MIPI
Versorgungsspannung:4,5 ~ 5,5 V
Typischer Stromverbrauch:1,0 W
Mechanisch Blanke Kerngröße (mm):14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des nackten Kerns (g):14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit Betriebstemperatur:-40℃~+70℃
Lagertemperatur:-45℃~+85℃
Luftfeuchtigkeit:5 % ~ 95 %, nicht kondensierend
Vibration:5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen:Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung:ROHS2.0/REACH
Optische Linse Optische Linse:Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe:IP67 (Frontlinse)
Industrielle Anwendungen

Das COIN1212-Wärmebildmodul wird in den Bereichen Schlüsselinfrastrukturüberwachung, High-End-Fertigung, industrielle Inspektion, wissenschaftliche Forschung usw. eingesetzt.

Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung mit weltweit führender Technologie in der Infrarotindustrie
  • Es stehen verschiedene Infrarotdetektoren zur Verfügung, darunter sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Volumenproduktion zur Gewährleistung einer schnellen Lieferung mit drei Produktionslinien und einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Welche Einsatzmöglichkeiten gibt es für Thermomodule?
Thermomodule haben ein breites Anwendungsspektrum in verschiedenen Bereichen. Zu den häufigsten Anwendungen gehören:
  • Medizinische Bildgebung:Wird zur Diagnose von Erkrankungen verwendet, die den Blutfluss beeinträchtigen, wie z. B. Brustkrebs und tiefe Venenthrombose.
  • Industrielle Inspektion:Wird zur Maschinenüberwachung, Qualitätskontrolle und vorausschauenden Wartung eingesetzt.
  • Gebäudediagnose:Wird zur Erkennung und Diagnose von Energieverlusten, Feuchtigkeitsproblemen und elektrischen Fehlern in Gebäuden verwendet.
  • Brandbekämpfung:Hilft Feuerwehrleuten, Hotspots und Brandherde unter Rauch und Staub zu lokalisieren und zu identifizieren.
  • Strafverfolgung:Wird bei Überwachungs- sowie Such- und Rettungseinsätzen eingesetzt, die eine bessere Sichtbarkeit in Umgebungen mit schlechten Lichtverhältnissen erfordern.
  • Automobil:Wird in ADAS-Anwendungen (Advanced Driver-Assistance Systems) wie der Fußgängererkennung und der Objekterkennung verwendet.
  • Sicherheit/Überwachung:Wird zur Überwachung von Gebäuden, Grenzen und Perimetern auf Eindringlinge und verdächtige Aktivitäten verwendet.

Die spezifische Anwendung von Wärmemodulen hängt von ihrer Empfindlichkeit, Auflösung, ihrem Spektralbereich und anderen Merkmalen wie Temperaturmessung und Bildverarbeitungsfähigkeiten ab.
