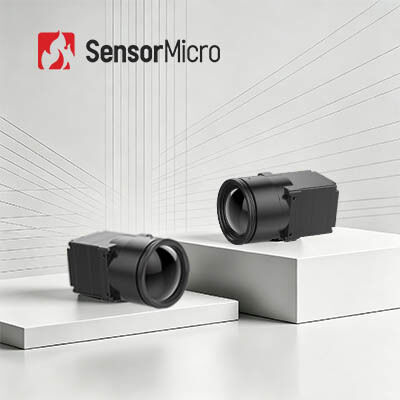

Ungekühlter Infrarotkamera-Kern mit 1280x1024 Auflösung und 12μm Pixel Pitch für Hochleistungs-Wärmebildgebung

  • Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for High Performance Thermal Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1.0W
Digitale Videooberfläche DVP16/BT.1120/MIPI Pixelabstand 12μm
NETD ≤40mK/F1.0/25℃ Kommunikationsschnittstelle TTL-232
Hervorheben

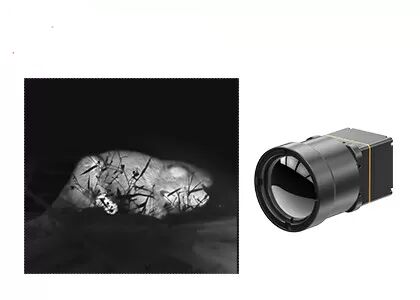

Ungekühlter Infrarotkamera-Kern 640x512

,

Infrarotkamera-Kern 0.8W

,

Erhöhter Sicht-Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
Nicht gekühlte Infrarotkamera 1280x1024/12μm Hochleistung
Produktübersicht

COIN1212 ist ein hochintegrierter Megapixel-Infrarotkamera-Kern mit 1280×1024/12μm Wafer-Level-Detektionstechnologie.unterstützt Multi-Interface-Videoausgabe und serielle SteuerungDiese kostengünstige, vielseitige Lösung ist ideal für High-End-Wärmebild-Anwendungen wie Infrastrukturüberwachung, fortschrittliche Fertigung,intelligente Verkehrsmittel, und wissenschaftliche Forschung.

Hauptmerkmale
  • Hochauflösende Bildgebung und präzise Erkennung
    • 1280×1024/12μm Megapixel Auflösung ermöglicht breites Sichtfeld und HD-Bildgebung in großer Entfernung
    • Bei der Beobachtung aus nächster Nähe erfasst es feine Zieldetails
  • Vollständig und kostengünstig
    • Erbaut mit einem branchenführenden Großformat-Infrarotdetektor auf Waferebene
    • Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildklarheit und der visuellen Qualität
  • Schnelle Integration, beschleunigte Entwicklung
    • Unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich DVP und BT.1120
    • Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
Modell Münze 1212
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 1280 × 1024
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 40mK/F1,0/25°C
Bildverarbeitung
Digitale Bildrate 30 Hz
Startzeit 6s
Analogvideo /
Digitales Video RAW/YUV422
Bildalgorithmus Korrektur der Nicht-Einheitlichkeit (NUC)
3D-Lärmreduzierung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamische Reichweitenkomprimierung (DRC)
Verstärkung der Grenzen (EE)
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 50pin: DF40C-50DP-0.4V ((51), (HRS, männlich)
Erweiterung USB3 ist da.0
Kommunikationsoberfläche TTL-232
Digitale Videooberfläche DVP16/BT.1120/MIPI
Versorgungsspannung 4.5 bis 5,5 V
Typischer Stromverbrauch 1.0W
Mechanische
Größe des Kerns ((mm)) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen
Optische Linsen Festfokus Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
Schutzniveau IP67 (Vorderobjektiv)
Industrieanwendungen

Das COIN1212-Wärmebildmodul wird in der Überwachung wichtiger Infrastrukturen, in der hochwertigen Fertigung, in der industriellen Inspektion, in der wissenschaftlichen Forschung und in verwandten Bereichen eingesetzt.

Unternehmensprofil

SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren.Wir stellen Kunden weltweit leistungsstarke nicht gekühlte und gekühlte Wärmebilddetektoren zur Verfügung und teilen unsere professionelle Anwendungserfahrung.

SensorMicro liefert fortschrittliche Infrarotdetektoren, Kamera-Kerne und Module mit vielseitigen Formaten und Wellenbändern.Unsere Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen Anwendungen für Bildgebung und Sensorik der nächsten Generation in verschiedenen Branchen.

SensorenMikro-Detektoren wurden in Thermographie, Sicherheit und Überwachung, persönlicher Vision, Automobilindustrie und Infrarotprodukten für Verbraucher weit verbreitet.Unsere Produktionskapazität ermöglicht es uns, der wachsenden Nachfrage aller bestehenden und aufstrebenden Märkte gerecht zu werden..

Häufig gestellte Fragen
Wie funktioniert ein Wärmemodul?
Ein Wärmemodul funktioniert typischerweise wie folgt:
  1. Infrarot-Erkennung:Das Wärmemodul enthält einen Infrarotdetektor, der elektromagnetische Strahlung im Infrarotbereich erfassen kann.
  2. Optik:Die Infrarotstrahlung wird durch ein optisches System, das eine Linse oder eine Reihe von Spiegeln umfassen kann, auf den Detektor fokussiert.
  3. Signalverstärkung:Das erfasste Signal wird durch die Elektronik im thermischen Modul verstärkt und digitalisiert.
  4. Bildverarbeitung:Das digitalisierte Signal wird verarbeitet, um ein Wärmebild zu erzeugen.Zusätzliche Funktionen wie die Temperaturmessung können enthalten sein.
  5. Anzeige:Das Wärmebild wird dann entweder im Inneren des Wärmemoduls oder auf einem externen Gerät auf einem Bildschirm angezeigt.
