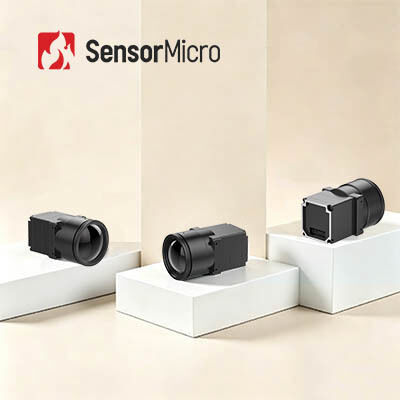

Nichtgekühltes LWIR-Wärmemodul mit 1280x1024 Auflösung, 12μm Pixel Pitch und 30Hz Bildrate

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution 12μm Pixel Pitch and 30Hz Frame Rate
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Bildrate 30Hz Auflösung 1280x1024
Versorgungsspannung 4.5~5.5V Stromverbrauch 1.0W
Spektralbereich 8~14μm Pixelabstand 12μm
Hervorheben

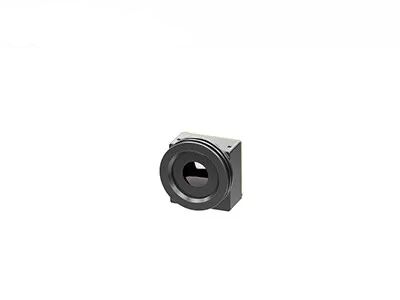

25mm Linsen-thermisches Modul

,

Thermisches Modul der Entdeckungs-LWIR im Freien

,

Entdeckungs-Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR-Wärmemodul 1280 x 1024 12 μm mit 14/19/25 mm Objektiv
COIN1212 Infrarot-Kamerakern
Produktübersicht

Der auf anspruchsvolle industrielle und wissenschaftliche Wärmebildanwendungen zugeschnittene COIN1212-Infrarotkamerakern nutzt einen erstklassigen großformatigen 12-μm-Infrarotdetektor auf Waferebene mit einer Auflösung von 1280 x 1024 Megapixeln, um eine ultrafeine thermische Erkennung und hochauflösende Bildgebung über große Entfernungen zu erreichen.

Unterstützt durch fortschrittliche selbstanpassende Bildgebungsalgorithmen optimiert es die Bildqualität in komplexen Umgebungen und erfasst präzise subtile Temperaturschwankungen und Zieldetails. Mit umfassender optischer Linsenkompatibilität und Multiprotokoll- und Multischnittstellen-Ausgabefunktionen bietet es eine hochintegrierte, zuverlässige Wärmebild-Kernlösung für die Sicherheitsüberwachung wichtiger Infrastrukturen, hochpräzise Fertigungsqualitätsprüfungen, intelligente Verkehrswahrnehmung und professionelle wissenschaftliche Forschungsexperimente.

Hauptmerkmale
  • Hochauflösende Bildgebung, präzise Erkennung
    • Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen
    • Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe
  • Voll ausgestattet und kostengünstig
    • Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene
    • Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern
  • Schnelle Integration, beschleunigte Entwicklung
    • Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120
    • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 1,0 W
Mechanisch
Blanke Kerngröße (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des bloßen Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen
  • Überwachung wichtiger Infrastrukturen
  • High-End-Fertigung
  • Industrielle Inspektion
  • Wissenschaftliche Forschung
Unternehmensprofil

Als weltweit führender Hersteller und Dienstleister von Infrarotdetektoren verfügt SensorMicro über jahrelange und umfassende Erfahrung mit Infrarot-Wärmebildlösungen. Geleitet von der Kernphilosophie „SensorMicro, Sense More“ und angetrieben von den Bedürfnissen der Benutzer sind wir bestrebt, das volle Potenzial der Infrarottechnologie auszuschöpfen und unseren Kunden weltweit leistungsstarke Produkte und professionelle Dienstleistungen zu liefern.

Häufig gestellte Fragen
Was ist eine Infrarotkamera?

Infrarot-Wärmebildsysteme verwenden Infrarotdetektoren, um Infrarotstrahlung zu erfassen und sie in elektrische Signale umzuwandeln, die dann verstärkt und zu einem angezeigten Bild verarbeitet werden.

Grundprinzip der Infrarotkamera

Die Wärmebildtechnik ist eine Art passive, berührungslose Erkennungs- und Erkennungstechnologie. Es hat zwei Hauptfunktionen:

  • Thermografie: berührungslose Temperaturmessung und Fehlererkennung
  • Nachtsicht: Einfaches Erkennen und Identifizieren des Ziels in völliger Dunkelheit
