xEntschließung | 640x512 | Leistungsaufnahme | 0.8W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixel-Neigung | 12μm |
Netd | <40mK | Rahmen-Rate | 25Hz/30Hz |
Markieren | Microbolometer-Wärmekamera-Kern,Kamera-Kern der wild lebenden Tiere der Beobachtungs-LWIR,Klarer ungekühlter Wärmekamera-Kern |

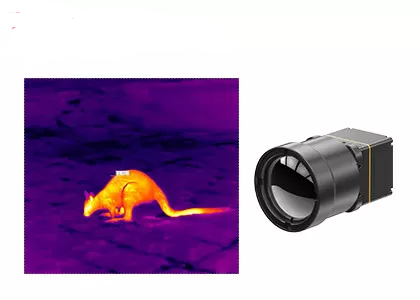

Ungekühlter Microbolometer-Wärmekamera-Kern für Beobachtung der wild lebenden Tiere
Ist thermisches Modul TWIN612 ein Neuzugangprodukt, das durch globale Sensortechnik entwickelt wird. Der 640x512/12µm ungekühlte Infrarotkamerakern ist ein hoch entwickelter Wärmebildgebungs-Sensor, der hochwertige Darstellung in einem kompakten, benutzerfreundlichen Paket liefert. Dieser Kamerakern wird unter Verwendung innovativer ungekühlter microbolometer Technologie aufgebaut, die die überlegene Wärmebildgebungsleistung liefert, die mit herkömmlichen Wärmebildgebungssystemen verglichen wird.
Mit seiner Reihe des Pixels 640x512 und Pixelneigung von 12µm, stellt dieser Kamerakern Ultrahochentschließungsdarstellungsfähigkeiten für eine breite Palette von Anwendungen zur Verfügung. Er bietet Temperaturempfindlichkeit von weniger als 50 M an und kennzeichnet Dynamikwerte bis 14 Bits und stellt genaue und ausführliche Darstellung sogar in herausfordernder Umwelt sicher.
Das thermische Modul TWIN612 hat die Vorteile der Kompaktbauweise, der leichten Struktur und der Leistungsaufnahme so niedrig als 0.8w. Mit erhöhten Bildalgorithmen und Temperaturmessungsfunktion stellt das thermische Modul TWIN612 stabilere Bilder und genaue Temperatur dar.
Keramischer Verpackenprozeß ist Blechemballagen ähnlich, die eine reife Infrarotdetektorverpackungstechnik ist. Verglichen mit Blechemballagen, werden das Volumen und das Gewicht des verpackten Detektors groß verringert. So könnte das thermische Modul TWIN612 an den Industrien angewendet werden, die strenge Anforderungen an Größen-, Gewichts- und Leistungsaufnahme haben.
- Mini Size: 25.4mm×25.4mm×35mm
- Leichtgewichtler: 25g
- Typisches NETD<40mk>
- scharf, klare Wärmebildgebung
- Typische Leistungsaufnahme so niedrig wie 0.8W
Modell | TWIN612/R |
Ir-Detektor-Leistung | |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | <40mK |
Bildverarbeitung | |
Rahmen-Rate | 25Hz/30Hz |
Startzeit | 6s |
Analoges Video | PAL/NTSC |
Digital-Video | YUV/BT.656/LVDS/USB2.0 |
Bild-Anzeige | 11 insgesamt (weißes heißes/Lava/Ironbow/Aqua/heißes Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/glühend/schwarze heiße) |
Bild-Algorithmus | NUC/3D/2D/DRC/EE |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 50pin_HOURS |
Kommunikationsschnittstelle | RS232/USB2.0 |
Versorgungs-Spannung | 4~5.5V |
Typische Leistungsaufnahme | 0.8W |
Temperaturmessung | |
Betriebstemperaturbereich | -10℃~50℃ |
Temperaturmessungs-Strecke | -20℃~150℃, 0℃~550℃ |
Temperaturmessungs-Genauigkeit | Größer von ±2℃ oder von ±2% |
SDK | Windows/Linux; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Maß (Millimeter) | 25.4×25.4×35 (ohne Linse) |
Gewicht | 25g (ohne Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40℃~+70℃ |
Lagertemperatur | -45℃~+85℃ |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halbe Sinus-Welle, 40g/11ms, 3 Achse, Richtung 6 |
Optik | |
Optionale Linse | Örtlich festgelegtes athermales: 13mm |
Das TWIN612-/Rwärmebildgebungsmodul wird am Feld von Thermographie, von Sicherheits-Überwachung, VON UAV-Nutzlasten, von Robotern, von intelligenter Hardware, von ADAS, von Feuerbekämpfung u. von Rettung angewendet
1. Wie einen Infrarotdetektor tut Arbeit?
Infrarotdetektoren arbeiten, indem sie elektromagnetische Strahlung in der Infrarotstrecke abfragen. Der genaue Mechanismus der Entdeckung schwankt abhängig von der Art des Infrarotdetektors.
Thermische Detektoren arbeiten, indem sie den Temperaturwechsel messen, der indem sie die Infrarotstrahlung verursacht wird, absorbieren. Zum Beispiel bestehen microbolometers aus einer Matrix von kleinen widerstrebenden Elementen, die empfindlich sind zu erhitzen. Wenn Infrarotstrahlung durch den Detektor absorbiert wird, veranlaßt sie die Temperatur des widerstrebenden Elements, sich, mit dem Ergebnis einer Änderung im elektrischen Widerstand zu erhöhen, der in ein Bild ermittelt werden und umgewandelt werden kann.
Photondetektoren arbeiten andererseits, indem sie Photonen von der Infrarotstrahlung in elektrische Signale umwandeln. Zwei allgemeine Arten Photondetektoren sind photo-voltaische Detektoren und Fotoleiter. Foto-voltaische Detektoren erzeugen eine Spannung, wenn Infrarotphotonen absorbiert werden, während Fotoleiter ihre Leitfähigkeit erhöhen, wenn Photonen absorbiert werden.
Infrarotdetektoren können andere Entdeckungsmechanismen, wie Pyroelectricity, in dem Temperaturschwankungen eine Gebühr in einem Material verursachen, oder thermoelektrische Effekte auch verwenden, in denen eine Temperaturdifferenz zwischen zwei Materialien eine Spannung erzeugt.
Das Ausgangssignal vom Infrarotdetektor kann als Bild verarbeitet werden und angezeigt werden, das für eine Vielzahl von Zwecken, wie Wärmebildgebung in den medizinischen oder industriellen Anwendungen, Fernerkundung der Umwelt und thermisches Scannen in den Sicherheitssystemen verwendet werden kann.
