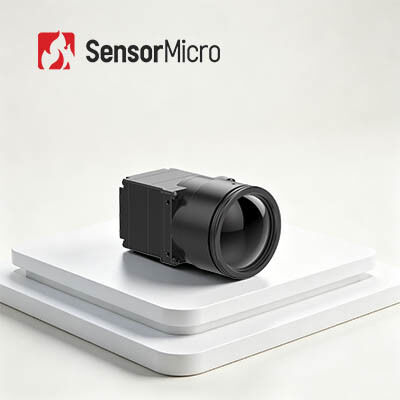

1280×1024 Auflösung, 12 μm Pixelabstand, 30 Hz Bildrate, Wärmebildmodul mit Infrarot-Kamerakern

  • 1280×1024 Resolution 12μm Pixel Pitch 30Hz Frame Rate Thermal Imaging Module with Infrared Camera Core
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1.0W
Digitale Videooberfläche DVP16/BT.1120/MIPI Pixelabstand 12μm
Erweiterungsplatine USB3.0 Bildrate 30Hz
Hervorheben

Modul der Wärmebildgebungs-TWIN612

,

Modul der Wärmebildgebungs-RS232

,

Klarer Wärmekamera-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
1280×1024/12μm High-Definition-Wärmebildmodul mit scharfen und klaren Bildern
Produktübersicht

Das Wärmemodul COIN1212 verwendet einen ungekühlten Infrarotdetektor mit 1280 x 1024/12 µm, der hochwertige Bilder in einem kompakten, benutzerfreundlichen Paket liefert. Dieser Infrarotkamerakern ist mit modernster ungekühlter Mikrobolometertechnologie ausgestattet, die eine überragende Wärmebildleistung liefert. Mit verbesserten Bildalgorithmen präsentiert das Wärmebildmodul COIN1212 ultraklare Wärmebilder.

Der Wärmekamerakern COIN1212 eignet sich für den Einsatz in einer Vielzahl von Branchen, darunter Sicherheit und Überwachung, industrielle Automatisierung und wissenschaftliche Forschung. Darüber hinaus ist es aufgrund seiner kompakten Größe, seines geringen Stromverbrauchs und seiner Kompatibilität mit einer Reihe externer Schnittstellen ideal für die Integration in Handgeräte, Sicherheitskameras und andere Plattformen geeignet.

Insgesamt ist der ungekühlte Infrarotkamerakern mit 1280 x 1024/12 µm eine leistungsstarke und vielseitige Wärmebildlösung, die erstklassige Bildleistung für eine Vielzahl von Anwendungen bietet.

Hauptmerkmale
Hochauflösende Bildgebung, präzise Erkennung
  • Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen
  • Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe
Voll ausgestattet und kostengünstig
  • Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene
  • Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern
Schnelle Integration, beschleunigte Entwicklung
  • Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120
  • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 1,0 W
Mechanisch
Blanke Kerngröße (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des bloßen Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen
  • Überwachung wichtiger Infrastrukturen
  • High-End-Fertigung
  • Industrielle Inspektion
  • Wissenschaftliche Forschung
Standardisierter Service
  • Vollständige Dokumentation:Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- und Testunterstützung:Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.
  • Erweitertes Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Technischer Remote-Support:Support rund um die Uhr – schnelle Reaktion und zeitnahe Lösung bei kritischen Problemen.
  • Garantie:Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Wie groß ist die Brennweite?
Wir alle wissen, dass das Bildgebungsprinzip einer Kamera eine Lochkamera ist. Daher bezieht sich die Brennweite bei einer Digitalkamera auf den Abstand von der Lochblende des Objektivs zum Sensor und die Einheit ist mm (Millimeter).
2. Definition verschiedener Objektivtypen
Wenn es um Kameraobjektive geht, wissen manche vielleicht, dass es Objektive mit festem Fokus und Zoomobjektive gibt. Ein Festbrennweitenobjektiv bedeutet, dass die Brennweite fest ist, während ein Zoomobjektiv bedeutet, dass die Brennweite des Objektivs variabel ist.
Im Allgemeinen ist die Brennweite auf dem Kameraobjektiv angegeben, z. B. 50 mm, 24–70 mm usw. Wenn auf dem Objektiv nur eine Zahl steht, bedeutet dies, dass es sich um ein Objektiv mit festem Fokus handelt, z. B. ein 50-mm-Objektiv, was bedeutet, dass das Objektiv nur auf eine Brennweite von 50 mm fixiert werden kann. Wenn auf dem Objektiv zwei Zahlen markiert sind, bedeutet dies, dass es sich um ein Zoomobjektiv handelt, beispielsweise ein 24-70-mm-Objektiv, was bedeutet, dass die Brennweite dieses Objektivs frei zwischen 24-70 mm eingestellt werden kann.
