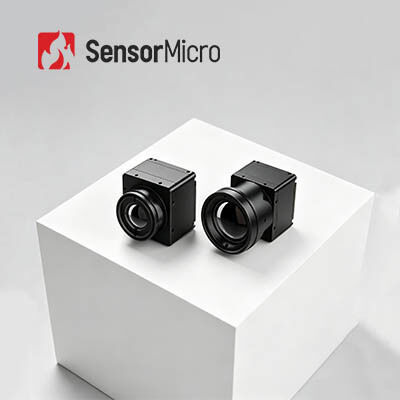

LWIR Thermal Imaging Modul mit 640x512 Auflösung und 12μm Pixel Pitch für einen geringen Stromverbrauch von 0,65 Watt
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612G2 |
| Min Bestellmenge | 1-TEILIG |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Bildrate | 25Hz/30Hz/50Hz |
| Hervorheben | LWIR-Wärmebildgebungs-Modul im Freien,Wärmebildgebungs-Modul der Detektor-LWIR,thermisches Modul der Detektor-640x512 |
||
Produkt-Beschreibung

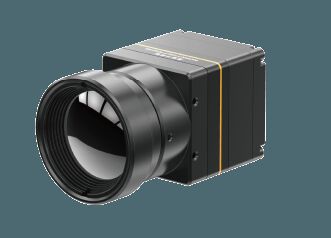

LWIR-Wärmebildmodul mit 640x512 12μm Infrarotdetektor für den Außenbereich
Produktübersicht
Das COIN612G2-Wärmebildmodul integriert einen ungekühlten Infrarotdetektor mit 640×512/12μm Wafer-Level-Verpackung.und eine detailliertere Wärmebildaufnahme.
Mit einem kompakten Design, einer leichten Struktur und einem Stromverbrauch von nur 0,65 Watt,Das COIN612G2-Wärmekamera-Modul verwendet erweiterte Bildalgorithmen, um Wärmebilder mit überlegenem Detail und Klarheit darzustellen.
Das Waferverpackungsprozess ist eine ausgereifte Infrarotdetektorverpackungstechnologie, die im Vergleich zur traditionellen Metallverpackung das Detektorvolumen und -gewicht erheblich reduziert.so dass die COIN612G2 ideal für Anwendungen mit strengen Größen ist, Gewicht und Stromverbrauch.
Hauptmerkmale
Umfassende Funktionalität, kostengünstige Lösung
- Entwickelt mit einem leistungsstarken, kosteneffizienten ApexCore-Infrarotdetektor auf Waferebene mit NETD ≤ 25mK
- Kombiniert Mainstream-FPA mit fortschrittlichen Bildverarbeitungsalgorithmen für eine verbesserte Bildqualität
Kompakte Struktur, leichte Konstruktion
- Abmessungen: 25,4 × 25,4 × 15,7 mm
- Gewicht: 15 ± 1 g, Stromverbrauch ≤ 0,65 W
Vielseitige Konfiguration, schnelle Integration
- Mehrere Objektivoptionen zur Verfügung, um verschiedenen Anwendungsanforderungen gerecht zu werden
- Unterstützt USB 2.0/DVP/LVDS/BT.656 Bildausgabe-Schnittstellen
- Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
| Modell | Der Wert der Verbrennungsmenge beträgt: |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 25mK/F1,0/25°C |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30/50Hz |
| Startzeit | 6s |
| Analogvideo | PAL/NTSC |
| Digitales Video | RAW/YUV422 |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| Erweiterung | Einheitliche Anschlüsse |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4.5 bis 5,5 V |
| Typischer Stromverbrauch | 0.65W |
| Mechanische | |
| Größe des Kerns ((mm)) | 25.4 mal 25.4 mal 15.7 |
| Gewicht des Kerns (g) | 15 ± 1 g |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | |
| Optische Linsen | Festfokus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Schutzniveau | IP67 (Vorderobjektiv) |
Industrieanwendungen
Das COIN612G2-Wärmebildmodul wird in den Bereichen Sicherheitsüberwachung, Industriesicht, Außenbeobachtung, Brandbekämpfung und Rettung, ADAS, Bildverarbeitung und verwandten Bereichen eingesetzt.
Unsere Produktlinie
- Hohe Empfindlichkeit und hervorragende Leistung
- Weltweit führende Technologie in der Infrarotindustrie
- Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Massenproduktion zur schnellen Lieferung - drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1Kurzwellen-Infrarot vs. Mittel- und Langwellen-Infrarot
Kurzwellen-Infrarot ermöglicht eine verbesserte Sicht mit Bildern, die dem menschlichen Sehvermögen ähneln.Vorteile bei Anwendungen wie der Identifizierung maritimer Ziele (Schiffsnamen) und der Überwachung der Sicherheit (Gesichtserkennung) bietenEin wesentlicher Vorteil gegenüber der Wärmebildaufnahme ist die Fähigkeit, durch Windschutzscheiben zu sehen.
Bei der thermischen Bildgebung mit langwelligen und mittleren Infrarotwellen wird die Wärmestrahlung, die von Szenen bei Raumtemperatur ausgestoßen wird, genutzt.Stealth-Eigenschaften bietetTemperaturunterschiede zwischen Zielen und ihrer Umgebung liefern hohen Kontrast, lange Aktionsdistanzen und Durchdringungsfähigkeit durch Vegetation.Sie ist ideal für den Schutz des Umfangs., Einbruchsalarme, Jagd und Außenanwendungen.
