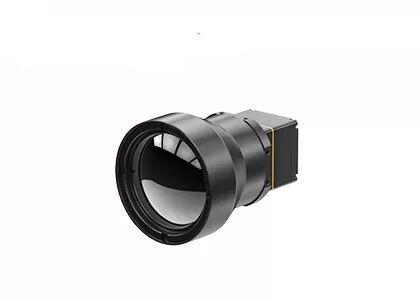

Wärmebildgebungs-Modul 12μM Pixel Size With typisches NETD<40mk LWIR-freien Raumes

  • LWIR Clear Thermal Imaging Module 12μM Pixel Size With typical NETD＜40mk
  • LWIR Clear Thermal Imaging Module 12μM Pixel Size With typical NETD＜40mk
  • LWIR Clear Thermal Imaging Module 12μM Pixel Size With typical NETD＜40mk
  • LWIR Clear Thermal Imaging Module 12μM Pixel Size With typical NETD＜40mk
  • LWIR Clear Thermal Imaging Module 12μM Pixel Size With typical NETD＜40mk
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer TWIN612/R
Min Bestellmenge 1-TEILIG
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 Leistungsaufnahme 0,8 W
Spektralbereich 8~14μm Pixelneigung 12μm
NETD <40mK Feldrate 25Hz/30Hz
Markieren

Wärmebildgebungs-Modul LWIR-freien Raumes

,

Wärmebildgebungs-Modul NETD 40mk

,

Größen-thermisches Modul des Pixel-12uM
Hinterlass eine Nachricht
Produkt-Beschreibung

LWIR-Wärmebildgebungs-Modul mit Freien 640x512 12μM Infrared Detectors For



Produkt-Beschreibung



Ist thermisches Modul TWIN612 ein Neuzugangprodukt, das durch globale Sensortechnik entwickelt wird. Es integriert 640×512/12µm Keramikgehäuseungekühlten Infrarotdetektor. Mit typischem NETD<40mk konnte das thermische Modul TWIN612 klareres, schärferes und ausführlicheres Bild darstellen.

Mit Temperaturmessungsstrecke -20℃~150℃/0~550℃, garantiert Genauigkeit von ±2℃ oder von ±2% und Rahmenrate bis zu 30Hz, das thermische Modul glattem Wärmebild und genauer Temperaturmessung.



Das thermische Modul TWIN612 hat die Vorteile der Kompaktbauweise, der leichten Struktur und der Leistungsaufnahme so niedrig als 0.8w. Mit erhöhten Bildalgorithmen und Temperaturmessungsfunktion stellt das thermische Modul TWIN612 stabilere Bilder und genaue Temperatur dar.



Keramischer Verpackenprozeß ist Blechemballagen ähnlich, die eine reife Infrarotdetektorverpackungstechnik ist. Verglichen mit Blechemballagen, werden das Volumen und das Gewicht des verpackten Detektors groß verringert. So könnte das thermische Modul TWIN612 an den Industrien angewendet werden, die strenge Anforderungen an Größen-, Gewichts- und Leistungsaufnahme haben.



Hauptmerkmale



- Mini Size: 25.4mm×25.4mm×35mm
- Leichtgewichtler: 25g
- Typisches NETD<40mk> - scharf, klare Wärmebildgebung
- Typische Leistungsaufnahme so niedrig wie 0.8W



Produktbeschreibungen



Modell TWIN612/R
Ir-Detektor-Leistung
Entschließung 640×512
Pixel-Größe 12μm
Spektralbereich 8~14μm
Typisches NETD <40mK
Bildverarbeitung
Rahmen-Rate 25Hz/30Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digital-Video YUV/BT.656/LVDS/USB2.0
Bild-Anzeige 11 insgesamt (weißes heißes/Lava/Ironbow/Aqua/heißes Eisen/medizinisch/arktisch/Regenbogen 1/Regenbogen 2/glühend/schwarze heiße)
Bild-Algorithmus NUC/3D/2D/DRC/EE
Elektrische Spezifikationen
Externe Standardschnittstelle 50pin_HOURS
Kommunikationsschnittstelle RS232/USB2.0
Versorgungs-Spannung 4~5.5V
Typische Leistungsaufnahme 0.8W
Temperaturmessung
Betriebstemperaturbereich -10℃~50℃
Temperaturmessungs-Strecke -20℃~150℃, 0℃~550℃
Temperaturmessungs-Genauigkeit Größer von ±2℃ oder von ±2%
SDK Windows/Linux; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Körperliche Eigenschaften
Maß (Millimeter) 25.4×25.4×35 (ohne Linse)
Gewicht 25g (ohne Linse)
Klimaanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Feuchtigkeit 5%~95%, kondensationsfrei
Erschütterung 5.35grms, Achse 3
Schock Halbe Sinus-Welle, 40g/11ms, 3 Achse, Richtung 6
Optik
Optionale Linse Örtlich festgelegtes athermales: 13mm



Industrielle Anwendungen


Das TWIN612-/Rwärmebildgebungsmodul wird am Feld von Thermographie, von Sicherheits-Überwachung, VON UAV-Nutzlasten, von Robotern, von intelligenter Hardware, von ADAS, von Feuerbekämpfung u. von Rettung angewendet


Unsere Vorteile


Wärmebildgebungs-Modul 12μM Pixel Size With typisches NETD<40mk LWIR-freien Raumes 0


FAQ



1. Entdeckung



Entdeckung wird wie definiert: wenn ein Ziel im Blickfeld gefunden wird, muss das Bild des Ziels mehr als 1,5 Pixel in der kritischen Maßrichtung ausmachen



2. Anerkennung



Anerkennung wird wie definiert: das Ziel kann klassifiziert werden, um zu identifizieren, ob das Ziel ein Auto, ein LKW oder eine Person ist, also es bedeutet, dass das Bild des Ziels mehr als 6 Pixel in der kritischen Maßrichtung besetzen muss



3. Identifizierung



Die Definition der Anerkennung ist, dass das Modell und andere Eigenschaften des Ziels unterschieden werden können. Zum Beispiel um zwischen dem Feind und uns zu unterscheiden, muss das Bild des Ziels mehr als 12 Pixel in der kritischen Maßrichtung besetzen
