Nicht gekühlte LWIR-Kernkamera mit 384x288 Auflösung und 12μm Pixelpitch für die verschließbare Überwachung

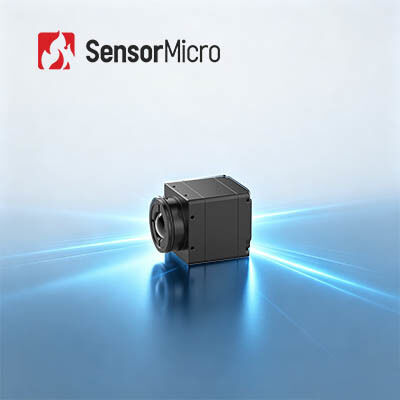

  • Uncooled LWIR Thermal Camera Core with 384x288 Resolution and 12μm Pixel Pitch for Shutterless Security Monitoring
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Spektralbereich 8~14μm Auflösung 384x288
Stromverbrauch 0.8W Pixelabstand 12μm
NETD ≤ 30mK Bildrate 50Hz
Hervorheben

Kern der Wärmekamera-RS232

,

LWIR-Wärmekamera-Kern im Freien

,

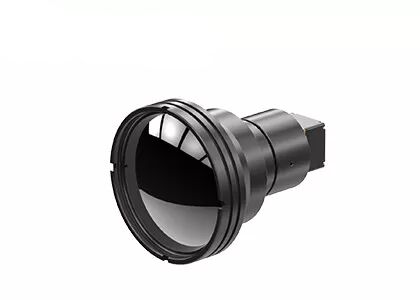

Kamera-Kern 640x512 Lwir
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühlter LWIR-Wärmebildkamerakern 384 x 288/12 μm für die Sicherheitsüberwachung
Produktübersicht

Der iSE412-Infrarotkamerakern ist eine hochzuverlässige miniaturisierte Wärmebildlösung, die auf der selbst entwickelten 384×288/12μm-Keramikverpackungserkennungstechnologie basiert. Es bietet eine stabile, qualitativ hochwertige Wärmebildausgabe für verschiedene intelligente Systemintegrationsprojekte. Die proprietäre verschlusslose Bildgebungstechnologie gewährleistet eine kontinuierliche Überwachung rund um die Uhr ohne Unterbrechungen oder Rauschstörungen durch die Verschlusskalibrierung.

Hauptmerkmale
  • Verschlussloses Design für flüssigeres Sehen:Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch Bildruckeln vermieden wird, die bei herkömmlichen Verschlusssystemen häufig vorkommen. Der geräuschlose Betrieb gewährleistet eine diskrete Nutzung ohne mechanische Geräusche.
  • Kompakt und leicht, flexibel integrierbar:Gesamtsystemabmessungen nur 25,4 x 25,4 x 22,7 mm, Gewicht des bloßen Kerns ≤26 ± 1,5 g. Das platzsparende Strukturdesign ermöglicht eine flexible Systemauslegung und -integration.
  • Funktionsreiche, nahtlose Integration:Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache Sekundärentwicklung und Systemanpassung.
Produktspezifikationen
Modell iSE412
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 384×288
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK
Bildverarbeitung
Effektive Pixel 384×288
Digitale Bildrate 50Hz
Startzeit 6s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 25,4×25,4×22,7 φ36×24,3
Gewicht des bloßen Kerns (g) 26±1,5 28±1,5
Optische Linse
Athermischer Fixfokus: 4,9/9,1/13/19 mm
Fester Fokus athermisch: 25 mm/35 mm
Verschlusskomponenten Optional
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 1500 g bei 0,4 ms
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das Wärmebildmodul iSE412/R wird in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.

Unsere Vorteile
  • Hohe Empfindlichkeit und hervorragende Leistung mit weltweit führender Technologie in der Infrarotindustrie
  • Es stehen verschiedene Infrarotdetektoren zur Verfügung, darunter sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Volumenproduktion zur Gewährleistung einer schnellen Lieferung mit drei Produktionslinien und einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Was ist Infrarotisotherme?

Isothermen spielen beim Einsatz von Infrarotkameras und bei der Analyse von Infrarot-Thermogrammen eine wichtige Rolle. Beobachter können im Infrarot-Wärmebild intuitiv die Verteilung eines bestimmten Temperaturbereichs beobachten.

Die Linie, die die Punkte mit demselben Temperaturwert im Isothermendiagramm verbindet, wird Isotherme genannt. Die Isothermen zeigen unterschiedliche Zustände und auch die dargestellte Temperatur ist unterschiedlich, die sich in folgende Situationen unterteilen:

  • Wenn die Isotherme spärlich ist, ist der Temperaturunterschied zwischen verschiedenen Orten relativ gering; Wenn die Isotherme dicht ist, bedeutet dies, dass die Temperatur an verschiedenen Orten sehr unterschiedlich ist.
  • Wenn die Isotherme gerade ist, bedeutet das, dass es wenige Faktoren gibt, die die Temperaturverteilung beeinflussen; Wenn die Isotherme gekrümmt ist, bedeutet dies, dass viele Faktoren die Temperaturverteilung beeinflussen.
  • Der Ost-West-Trend bedeutet, dass die Temperatur mit dem Breitengrad variiert und der Breitengradfaktor der Hauptfaktor ist; wenn die Isotherme parallel zur Küstenlinie verläuft, was bedeutet, dass die Temperatur mit der Entfernung vom Meer variiert und die Entfernung vom Meer der Hauptfaktor ist.
